带半圆卡槽侧装固定块结构设计

　　该零件属于设备配套的侧装式支撑固定构件，核心功能是为圆柱类回转部件提供径向限位与安装支撑，常见于输送线辊筒端部定位、小型传动轴辅助支撑、工装夹具的管件夹持工位等场景，可避免圆柱部件运行过程中出现径向窜动，同时承担部分径向载荷传递作用。

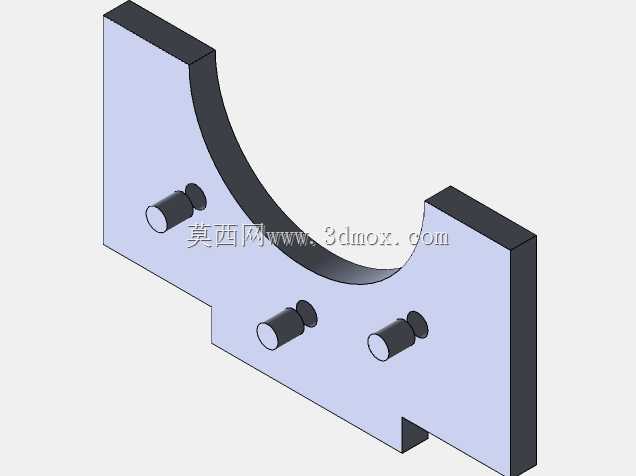

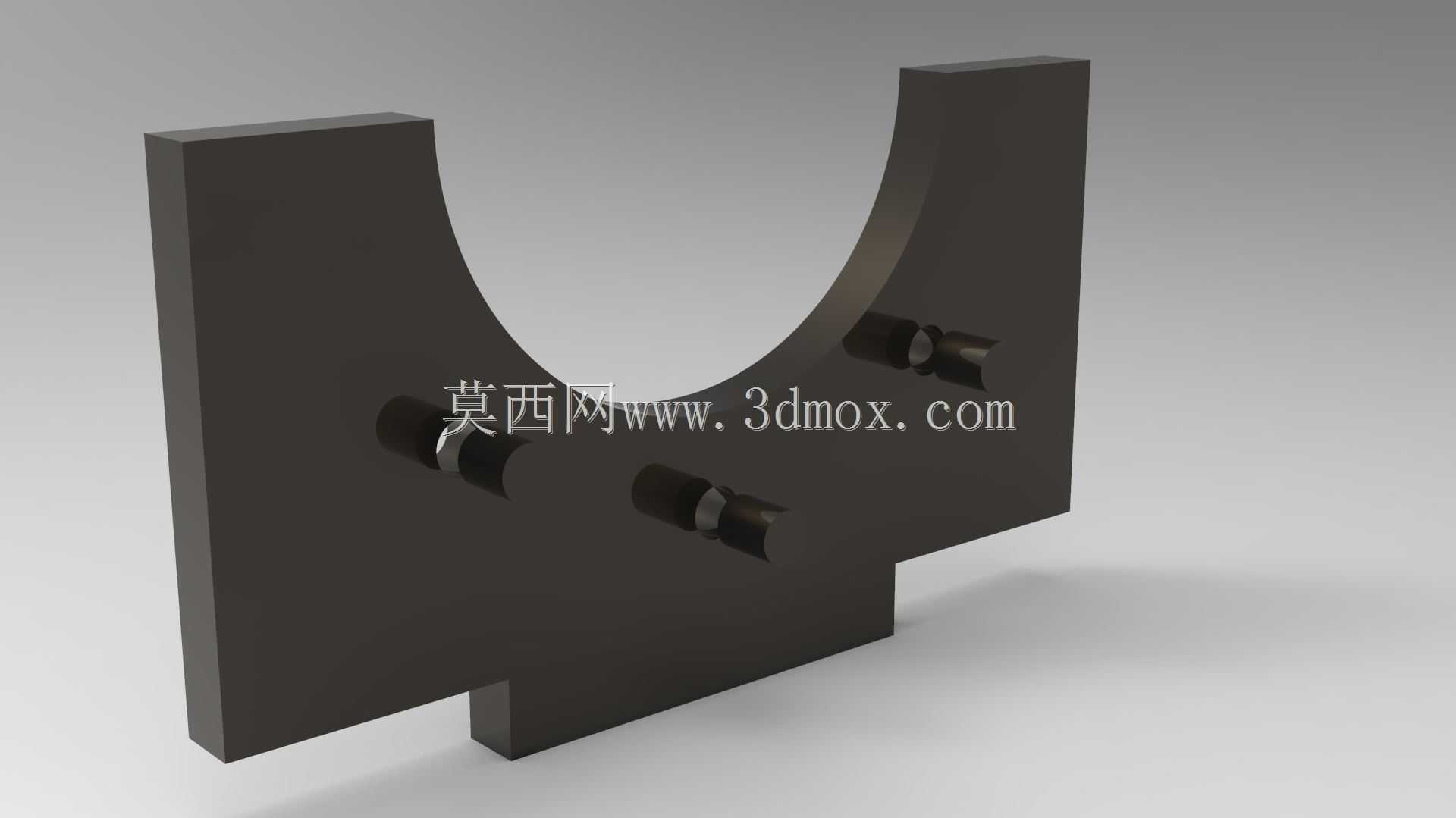

　　设计阶段优先考虑安装适配性，主体采用方块式基体结构，一侧开设大半径半圆开口槽，槽径尺寸与待支撑圆柱件的外径保持小间隙配合，单边间隙控制在0.1-0.2mm区间，既保证圆柱件装入时的顺畅性，又能限制其径向晃动量。基体两侧对称开设横向螺纹安装孔，孔位与半圆槽的中心保持同轴度公差要求，装配时可通过紧定螺钉从侧面对装入槽内的圆柱件进行顶紧固定，螺钉端部可配套尼龙顶头，避免硬接触划伤圆柱件表面，同时提升锁紧后的防滑能力。

　　基体底部设置突出的定位止口，安装时可卡入配套安装板的预设槽位内，抵消零件承受径向载荷时产生的扭转力矩，无需额外设置定位销即可保证安装位置的准确性，降低装配时的找正难度。零件整体外形无复杂曲面，所有棱边均做0.5mm倒角处理，既去除加工毛刺避免装配划伤，也能降低应力集中系数，提升零件长期受载下的结构强度。

　　从安装边界来看，零件的整体厚度根据配套安装板的空间尺寸设计，半圆槽的中心高度与待支撑圆柱件的设计中心高完全匹配，两侧安装孔的孔距符合通用紧固件的安装间距要求，可直接适配M4-M6规格的内六角紧定螺钉，无需额外定制非标紧固件。零件的背面为平整安装面，平面度公差控制在0.05mm以内，安装时可与安装基面完全贴合，保证支撑受力均匀，不会出现局部应力集中导致的零件变形。

　　实际应用中，该类固定块常成对使用，分别布置在圆柱部件的两端支撑位置，相比整体式轴座结构，这种侧装开口式设计无需从圆柱件端部穿入安装，可在圆柱件已初步就位的情况下完成装配与调整，尤其适合设备改造、现场维修等无法拆卸原有轴系的工况，大幅降低现场装配的工作量。零件材质可根据使用场景选择，常规工况下采用45号钢调质处理即可满足强度要求，有防腐需求的场景可更换为304不锈钢材质，轻量化场景也可采用铝合金阳极氧化处理，不同材质下的结构尺寸无需调整，仅需对应更改螺纹孔的加工工艺参数即可。
