星型叶片组合式回转结构造型设计

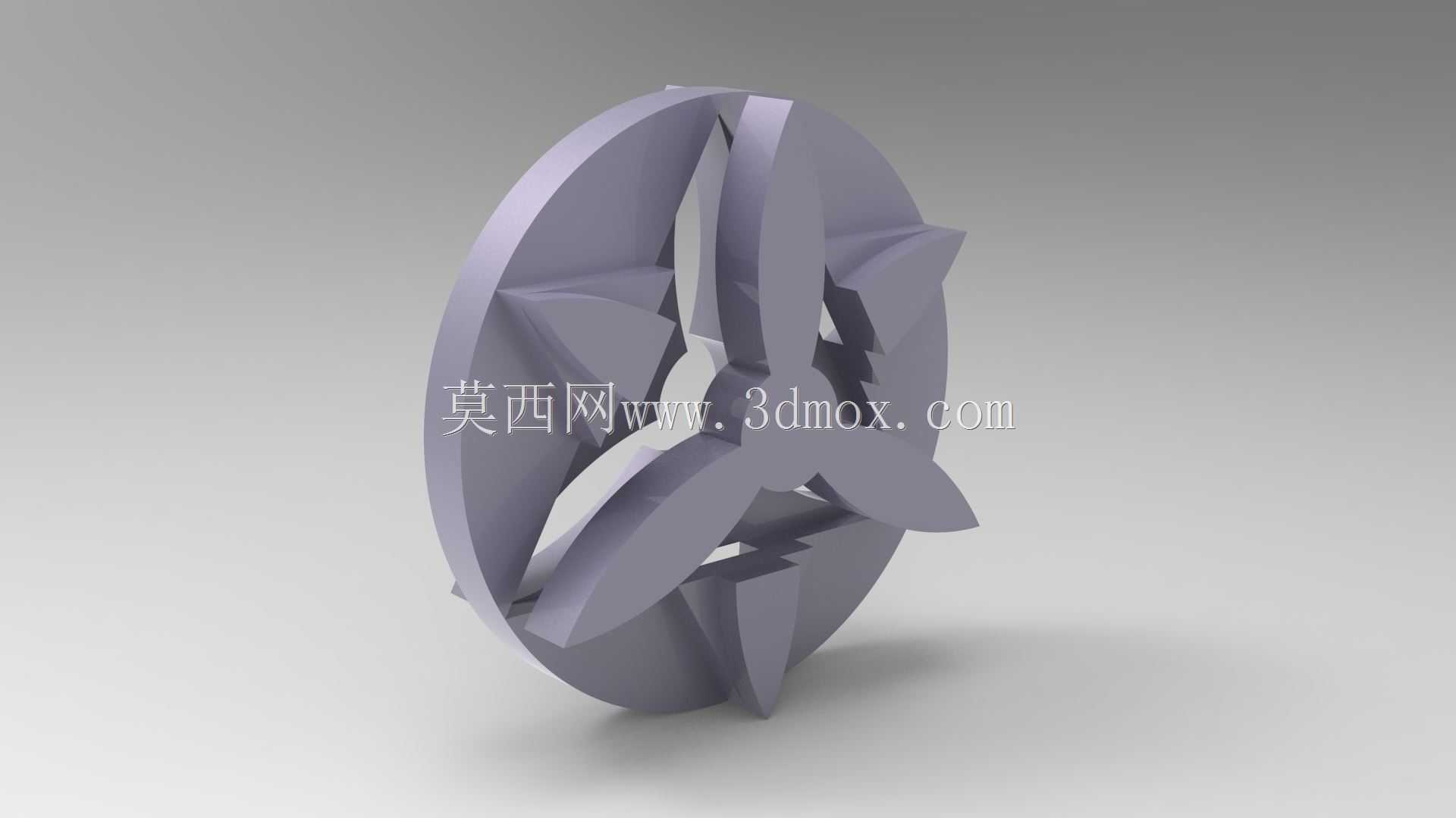

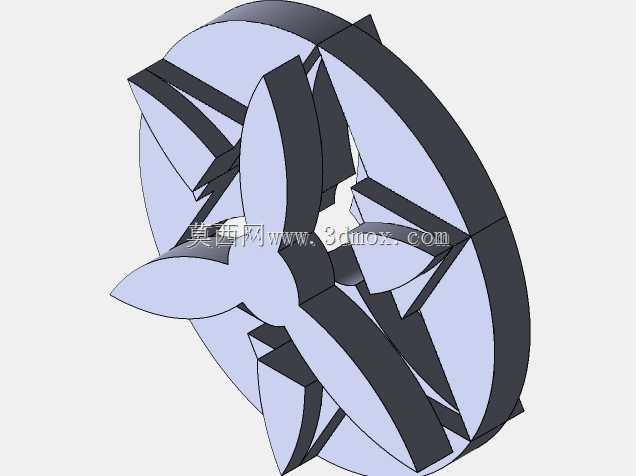

　　该结构属于典型的回转类造型练习构件，核心采用圆盘基座搭配三组对称分布的弧面叶片，叶片与基座之间做了一体化的曲面过渡处理，不存在拼接缝隙，整体成型后可作为流体导流构件的原型验证件使用。从实际应用场景来看，这类对称式叶片回转结构常被用在小型流体扰动装置、通风导流组件、装饰性旋转构件的前期结构验证环节，设计时优先考虑了动平衡匹配需求，三组叶片沿圆盘中心呈120度均匀分布，每个叶片的型面曲率完全一致，旋转过程中不会产生偏心力矩，可适配每分钟数百转的稳定回转工况。设计思路上没有采用常规的直叶片拉伸方案，而是将叶片外缘做了圆弧收窄处理，叶片根部与圆盘基座的衔接处做了R角过渡，既避免了应力集中问题，也让整体造型更具流线感，

　　圆盘基座的背面预留了平整的安装贴合面，可直接与标准输出轴端做同轴配合，安装边界控制在圆盘外径范围内，不会额外占用周边装配空间。从结构细节来看，叶片的厚度从根部到外缘做了均匀递减，既保证了根部的结构强度，也降低了外缘的转动惯量，旋转时的风阻表现优于等厚度直叶片结构，圆盘基座的中心位置预留了轴孔安装位，可根据实际使用需求匹配不同直径的传动转轴，不需要额外做基座结构的二次修改。这类结构在建模过程中需要重点关注曲面的连续性，叶片与基座的衔接面要做到G2连续，避免出现棱边导致的应力集中，同时要保证三个叶片的形位公差控制在合理范围内，确保装配后整体的同轴度符合回转工况的使用要求。实际生产中这类构件可采用一体注塑或者3D打印的方式快速成型，

　　不需要额外做拼接装配，成型后可直接安装在小型传动设备上做功能验证，也可作为造型摆件的结构原型使用，其对称式的结构设计也让后期的模具开模工序更简便，分型面可直接设置在圆盘的轴向中分面位置，脱模难度低，适合小批量快速生产。
