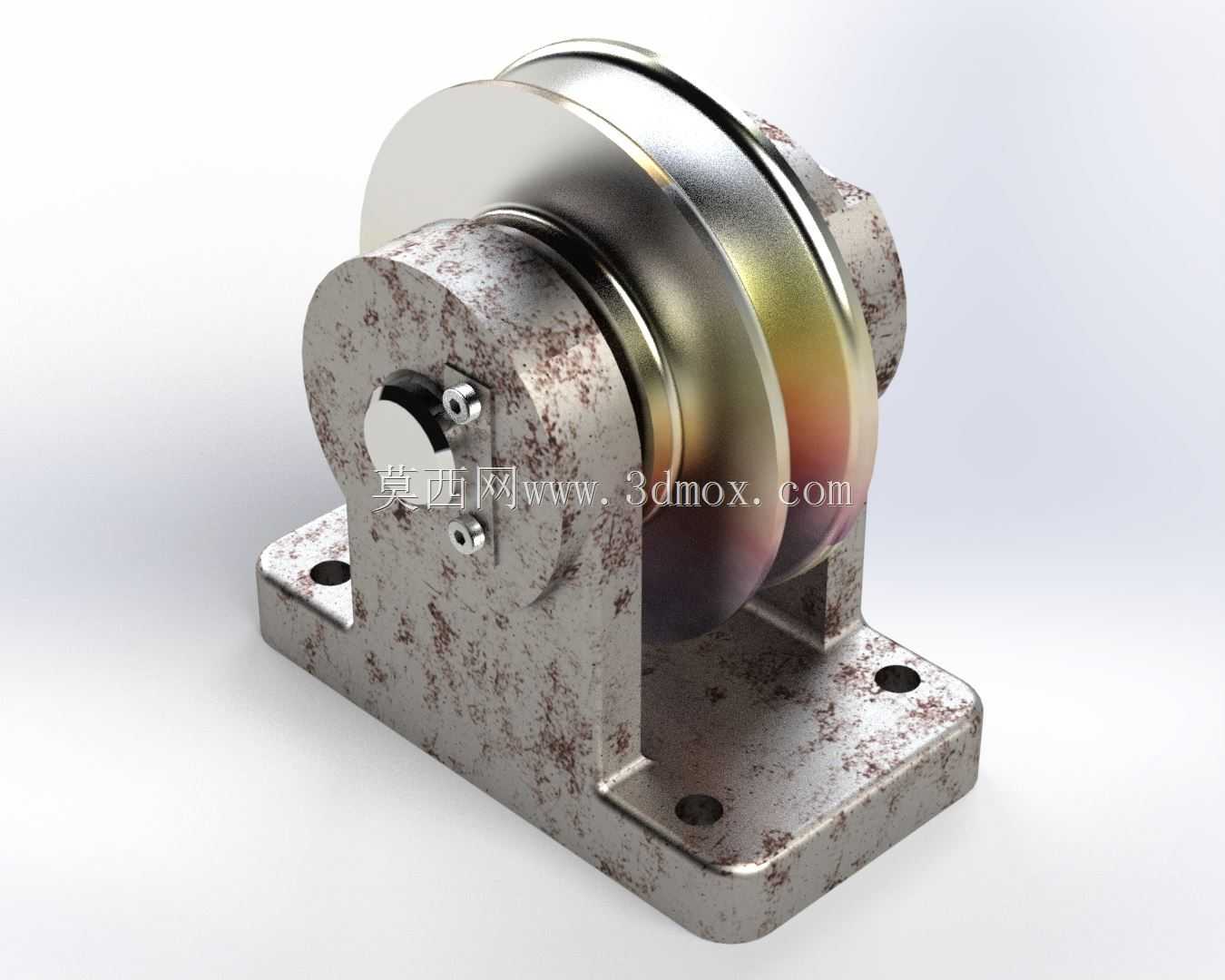

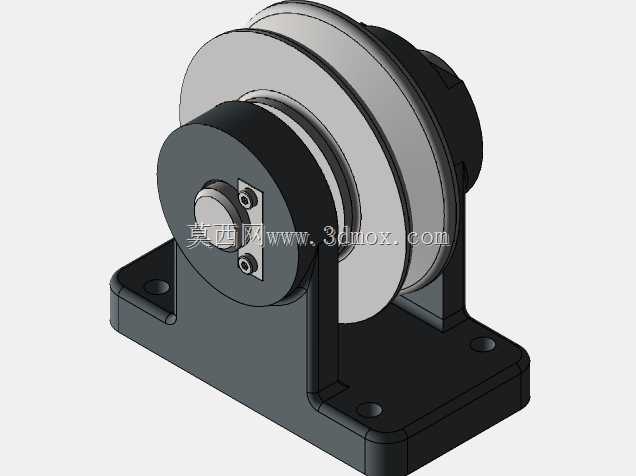

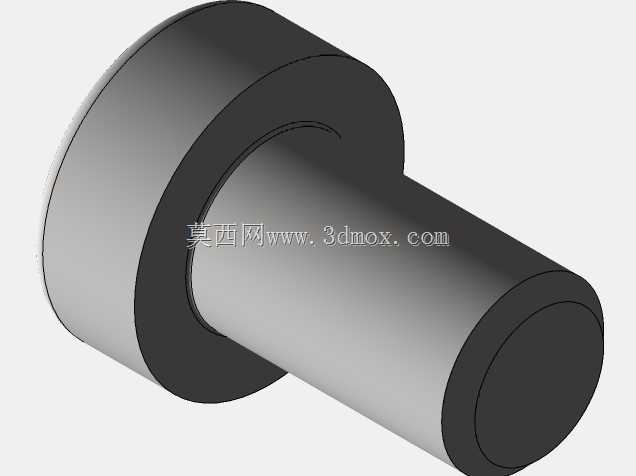

带安装支座的U型槽皮带传动轮结构

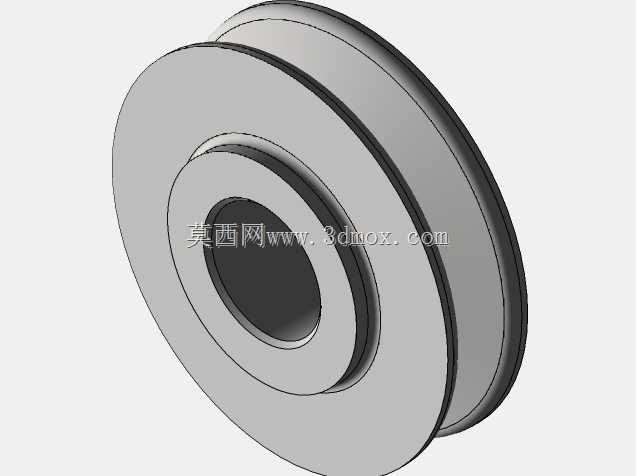

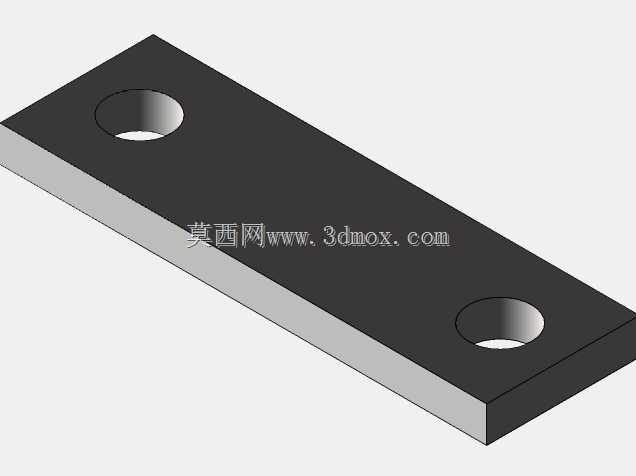

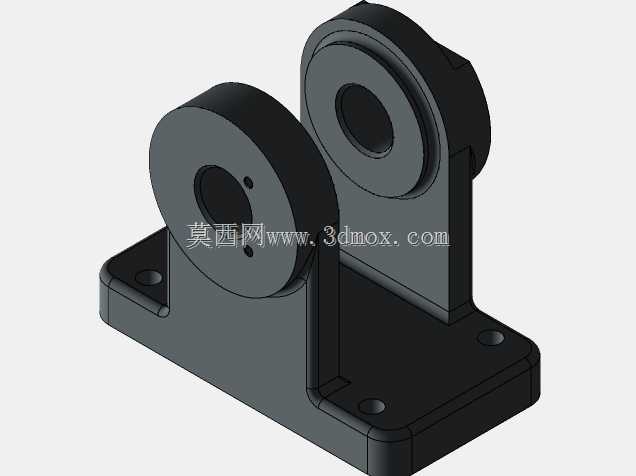

　　这款带一体式安装支座的U型槽皮带轮，常应用在中小功率的动力传递场景中，比如小型输送线的从动张紧端、桌面级加工设备的动力传输工位、轻工机械的辅助传动单元，用来配合圆皮带或者小截面三角带完成回转动力的传递，也可作为皮带张紧轮使用，补偿皮带长期运行后的松弛量，维持传动系统的张紧力稳定。从结构设计来看，整体采用支座与轮体集成的布局，底部安装板为带圆角的矩形钢板结构，板上预留两个对称的沉头安装孔，安装时可直接通过螺栓固定在设备的安装基面，不需要额外设计配套的轮体支撑架，能减少设计端的零件配套工作量，也能降低装配环节的累计误差。轮体部分采用U型截面的槽型设计，槽面做了圆弧过渡处理，能避免皮带运行过程中出现边缘切割损伤，延长皮带的使用寿命；

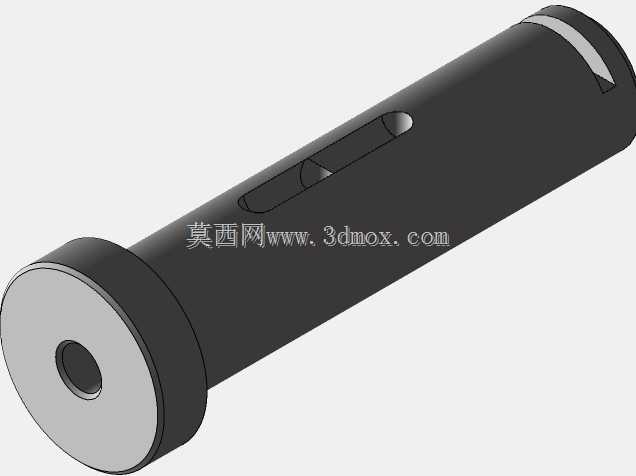

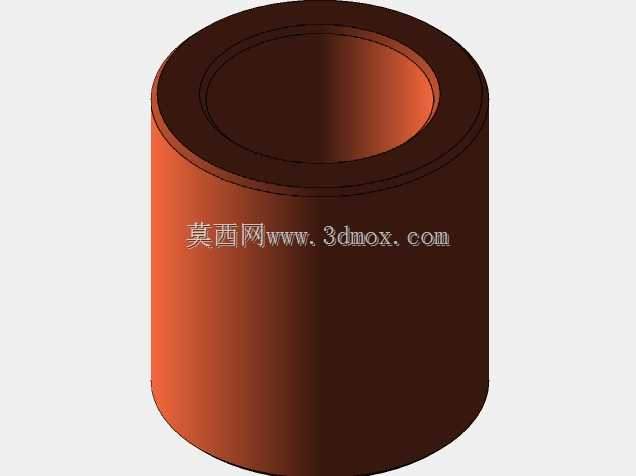

　　轮体与支座之间通过转轴连接，转轴两端采用内六角紧定螺钉做轴向限位，既可以保证轮体转动的同轴度，也方便后期维护时快速拆卸轮体，更换磨损的轴承或者轮槽。设计过程中优先考虑了安装边界的适配性，底部安装板的孔距按照常规小型传动件的安装尺寸规范设定，轮体的突出高度控制在常规设备安装空间的允许范围内，不会和周边的走线、护罩等结构产生干涉；轮槽的宽度与深度适配常用的6mm直径圆皮带，也可兼容截面尺寸相近的小型三角带，适用的传动带规格覆盖多数轻工、小型自动化设备的传动需求。实际使用中，这款结构的轮体转动阻力小，支座的刚性足够承受传动过程中的径向张紧力，不会因为长期受力出现支座变形或者轮体偏摆的问题；表面做了防锈处理，能适应车间内多粉尘、

　　少量油污的工作环境，不需要频繁做表面维护。在做三维建模时，轮体的槽面曲面做了连续曲率处理，装配时转轴与安装孔的配合公差按照基孔制间隙配合设定，保证轮体转动顺畅无卡滞，紧定螺钉的安装位置预留了足够的扳手操作空间，装配和后期调试时不需要特殊工装就能完成锁紧操作。
