双环铰接式传动连接手柄结构设计

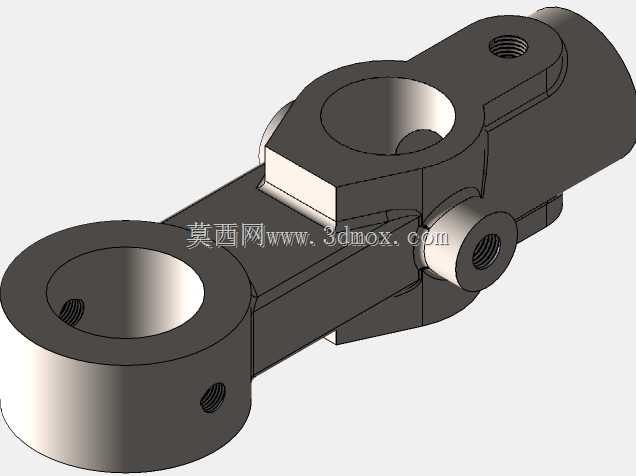

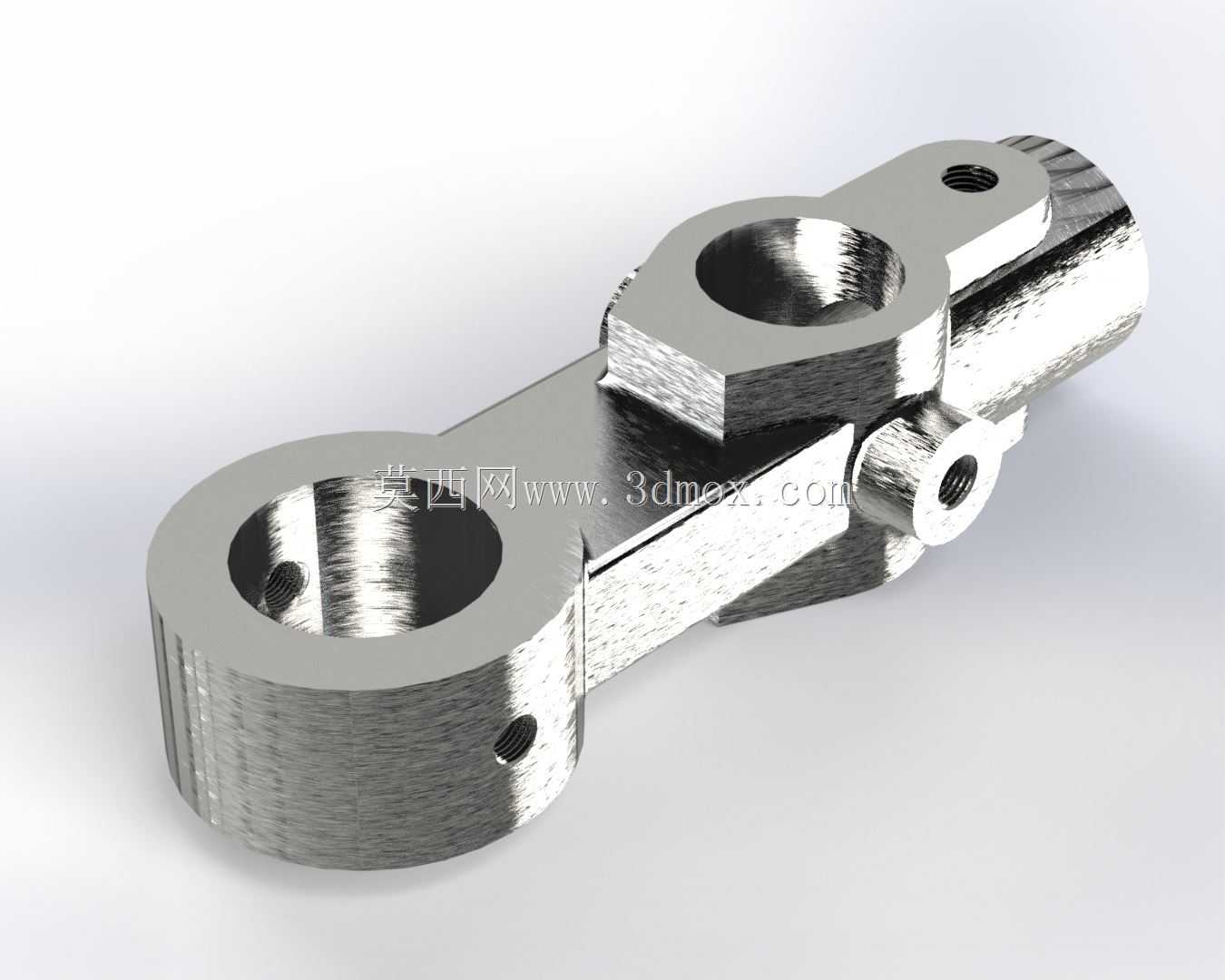

　　该类双环铰接手柄多应用于中小型机械设备的手动操纵回路中，常见于机床进给档位切换、工装夹具锁紧调节、小型输送线张紧机构手动控制等场景，作为人力输入与机构动作的传力衔接部件，承担将操作人员的扳动力矩传递至末端执行机构的核心作用，其结构强度直接决定手动操作的可靠性与使用寿命。从结构设计逻辑来看，主体采用一体锻造成型后机加工的工艺路线，两个同轴度要求较高的环形安装孔分别对应固定铰接端与动作输出端，大直径环孔作为固定铰接支点，与设备机架上的固定销轴配合，孔壁预留的径向螺纹孔用于安装紧定螺钉，限制销轴轴向窜动同时避免铰接副出现旷量；小直径环孔与执行机构的连杆端头铰接，同样设置径向紧定螺纹孔保证连接可靠性，两环之间的连接臂采用变截面过渡设计，

　　在扳动受力最大的环孔衔接位置做加厚处理，降低应力集中风险，连接臂侧面延伸出的圆柱凸台为操纵杆安装位，可套接加长操作杆以降低扳动所需的手动力，适配操作力矩较大的工况。安装边界方面，大端环孔的内径尺寸适配常用的标准铰接销轴规格，孔的轴向长度与对应安装位的机架耳板宽度匹配，保证铰接转动时无偏卡；小端环孔的内径适配连杆端的连接销轴尺寸，两环孔的中心距严格匹配操纵机构的行程设计要求，确保扳动手柄时末端执行件的动作行程符合设计预期，不会出现过位或行程不足的问题。铰接孔的表面粗糙度要求控制在合理区间，既保证转动时的灵活性，又避免长期磨损后出现间隙超差，连接臂的截面尺寸经过受力校核，在承受额定扳动力矩时不会出现塑性变形，所有棱边均做倒角处理，

　　去除锻造成型与机加工产生的飞边毛刺，避免装配与操作过程中出现划伤。这类手柄的设计核心在于平衡操作力与结构强度，在保证铰接转动顺畅的前提下，尽可能缩小整体安装占用空间，同时兼顾加工工艺性，一体锻造的毛坯形式相比焊接结构具备更好的抗疲劳性能，能够承受长期反复扳动产生的交变载荷，适合在需要频繁手动操作的工业设备工位使用，安装时需保证两个铰接孔的轴线平行度误差在允许范围内，否则会出现扳动卡滞、铰接副偏磨的问题，日常维护时仅需定期在铰接孔内加注润滑脂，即可保证长期稳定运行。
