工业级机用虎钳夹持工装结构设计

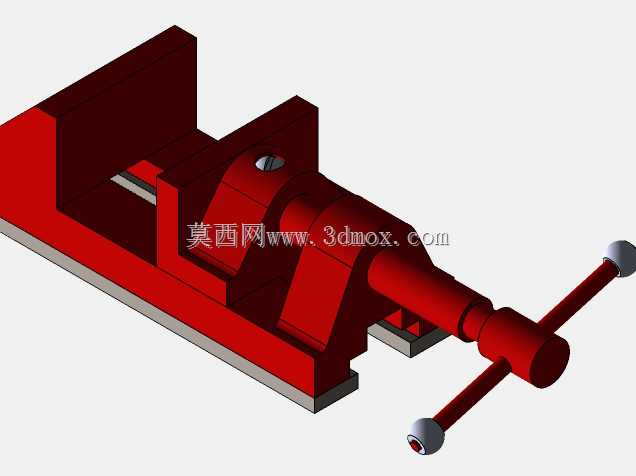

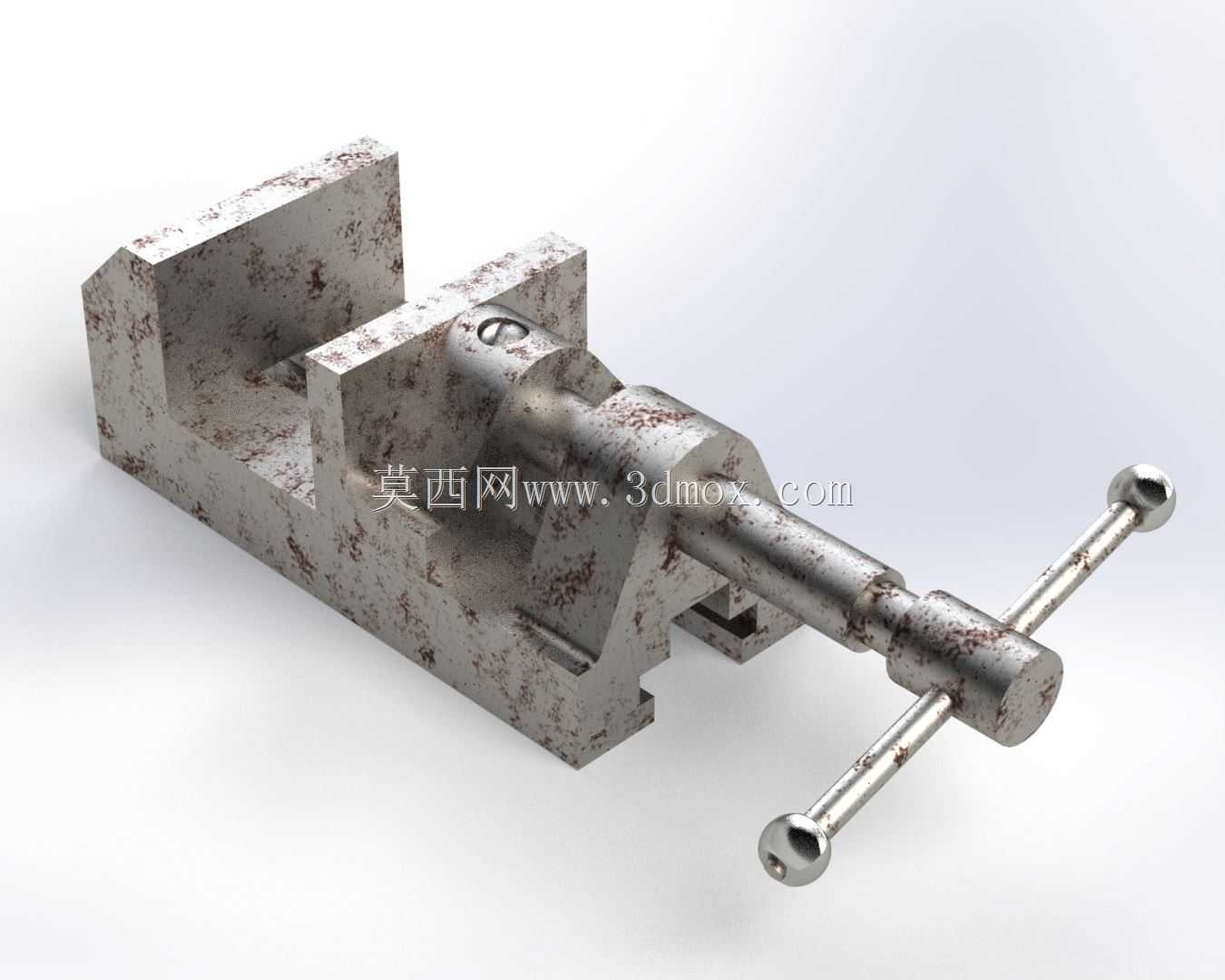

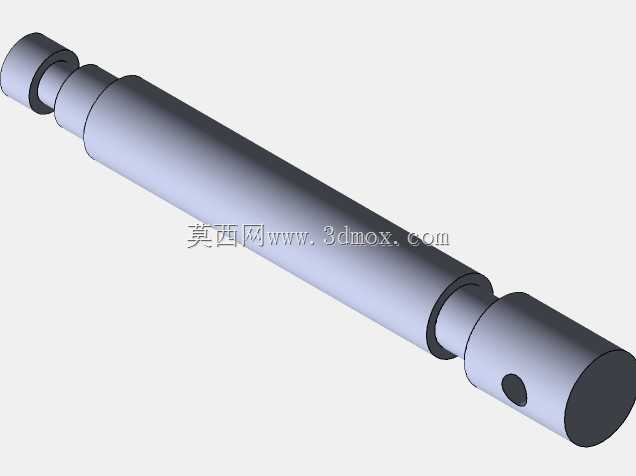

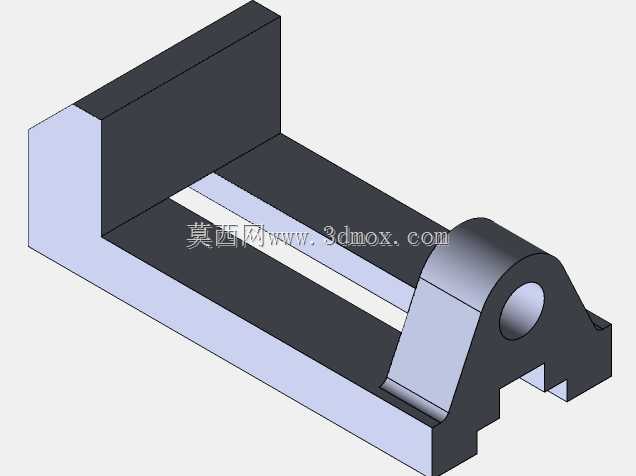

　　这款机用虎钳是机床加工工位最常用的夹持类工装，日常适配铣床、钻床、磨床等常规机加工设备的工件装夹需求，也可在钳工划线、工件修整、小型部件装配工位作为固定基准使用，是机械加工车间、工装维修工位、实训教学场地的标配基础工装。从结构设计逻辑来看，整体采用一体式固定钳身搭配活动钳身的经典布局，固定钳身底部预留的安装孔位可直接匹配标准机床工作台的T型槽间距，安装时通过T型螺栓即可完成快速锁紧，安装边界可覆盖多数中小型立式加工设备的工作台面，无需额外制作过渡转接板，能有效减少工位准备的辅助工时。钳身主体采用厚重的箱型结构设计，可在大夹持力工况下避免钳身形变，保证装夹基准的稳定性；传动部分采用梯形丝杠副结构，配合丝杠端部的转动手柄，

　　操作人员可通过较小的输入力矩获得足够的夹持力，丝杠与活动钳身的连接部位设置了防松结构，避免加工过程中受切削振动影响出现夹持松动的问题。钳口部位设计为可更换式结构，日常加工普通钢制工件时可使用带防滑齿的淬火钢钳口，若需夹持有色金属、薄壁类易划伤工件，也可快速更换铜质、铝质或者尼龙材质的软钳口，适配不同材质工件的装夹需求，避免装夹过程中损伤工件已加工表面。从尺寸适配性来看，这款虎钳的钳口开度可覆盖常规中小型零件的装夹范围，钳身高度经过优化，装夹工件后工件的加工面可处于刀具的有效切削行程内，无需额外垫高工装；活动钳身的导轨面采用贴合式滑动结构，配合合理的间隙设计，既保证活动钳身移动顺畅无卡滞，又能避免夹持过程中出现钳口上翘的问题，

　　保证装夹定位精度。在实际使用场景中，这类虎钳不仅可用于单件小批量加工的工件装夹，也可配合组合夹具完成多工位批量零件的装夹定位，其结构简单可靠，维护成本极低，日常仅需定期对丝杠、导轨滑动面加注润滑脂，即可保证长期使用的精度稳定性，是机械加工领域通用性极强的基础工装部件。
