可回转式机用台虎钳夹持工装结构

　　这款可回转式机用台虎钳，是机械加工、钳工装配场景中应用极为广泛的通用夹持工装，日常在普通铣床、钻床、钳工台工位上承担工件装夹定位的核心作用，不管是小型零件的铣削平面、钻孔攻丝，还是装配环节的零件修配、锉削打磨，都能依靠稳定的夹持力保障作业过程中工件不发生位移偏移。从结构设计来看，整体采用铸铁材质打造主体钳身，保证长期承受夹紧力时不会出现形变，活动钳身与固定钳身的配合导轨采用加宽式矩形导轨结构，相比窄导轨设计，大幅提升了钳身开合过程的导向精度，避免夹紧时钳口上翘导致的工件装夹倾斜问题。钳口部位采用可更换式淬硬钢钳口板，表面加工有交叉网纹，增大与工件接触面的摩擦力，针对不同材质的装夹需求，还可以更换为软钳口、V型钳口等适配结构，

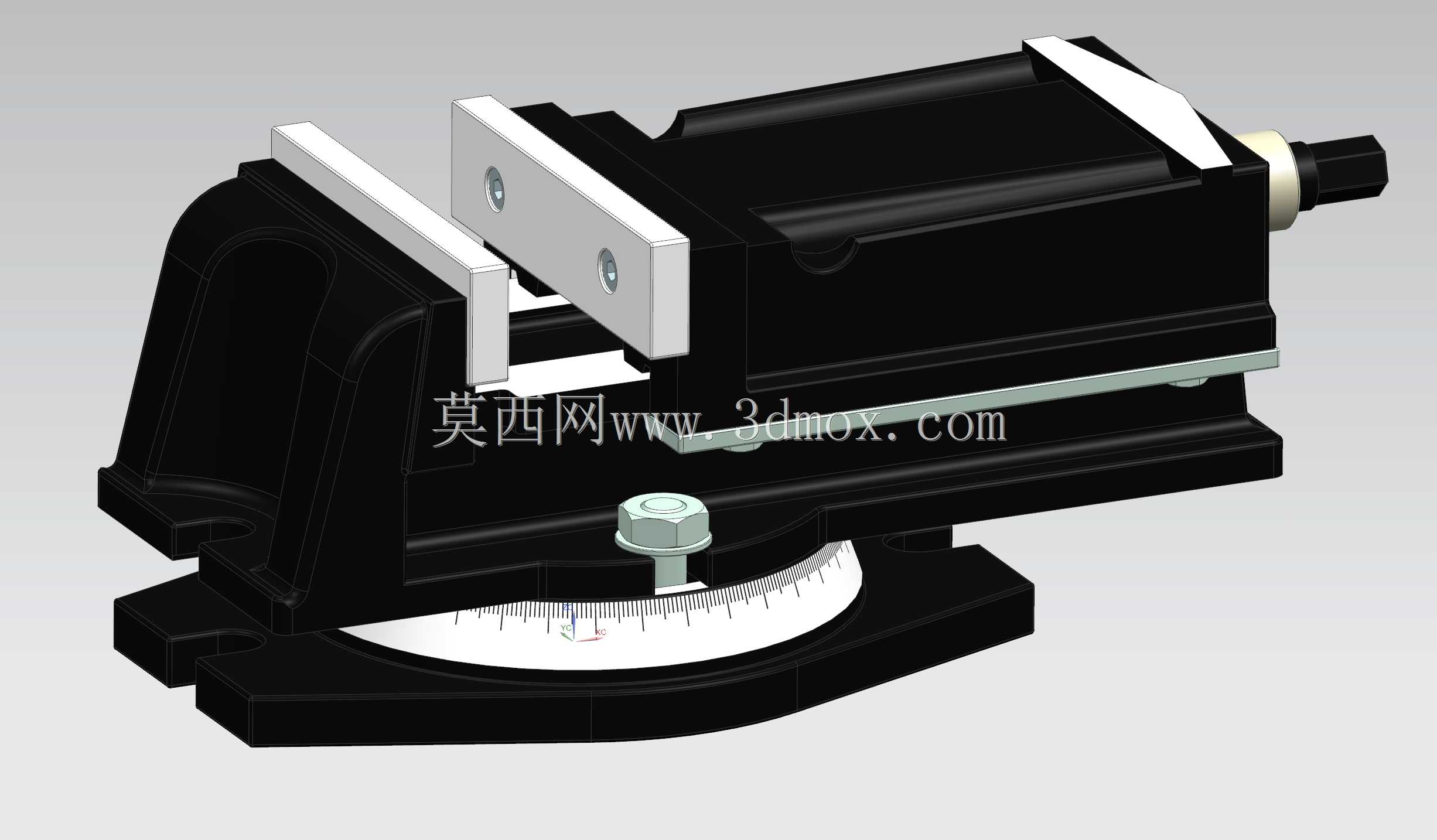

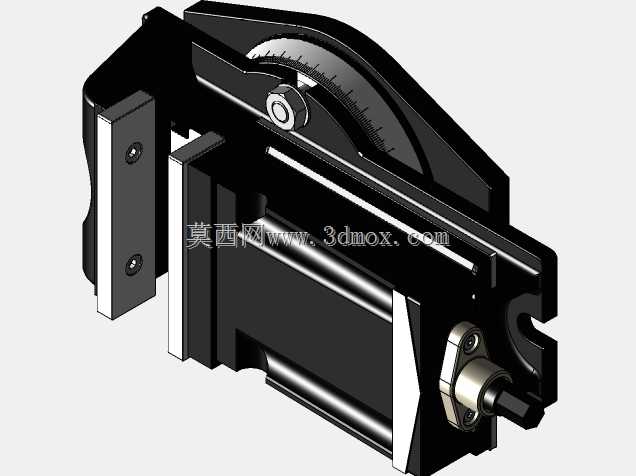

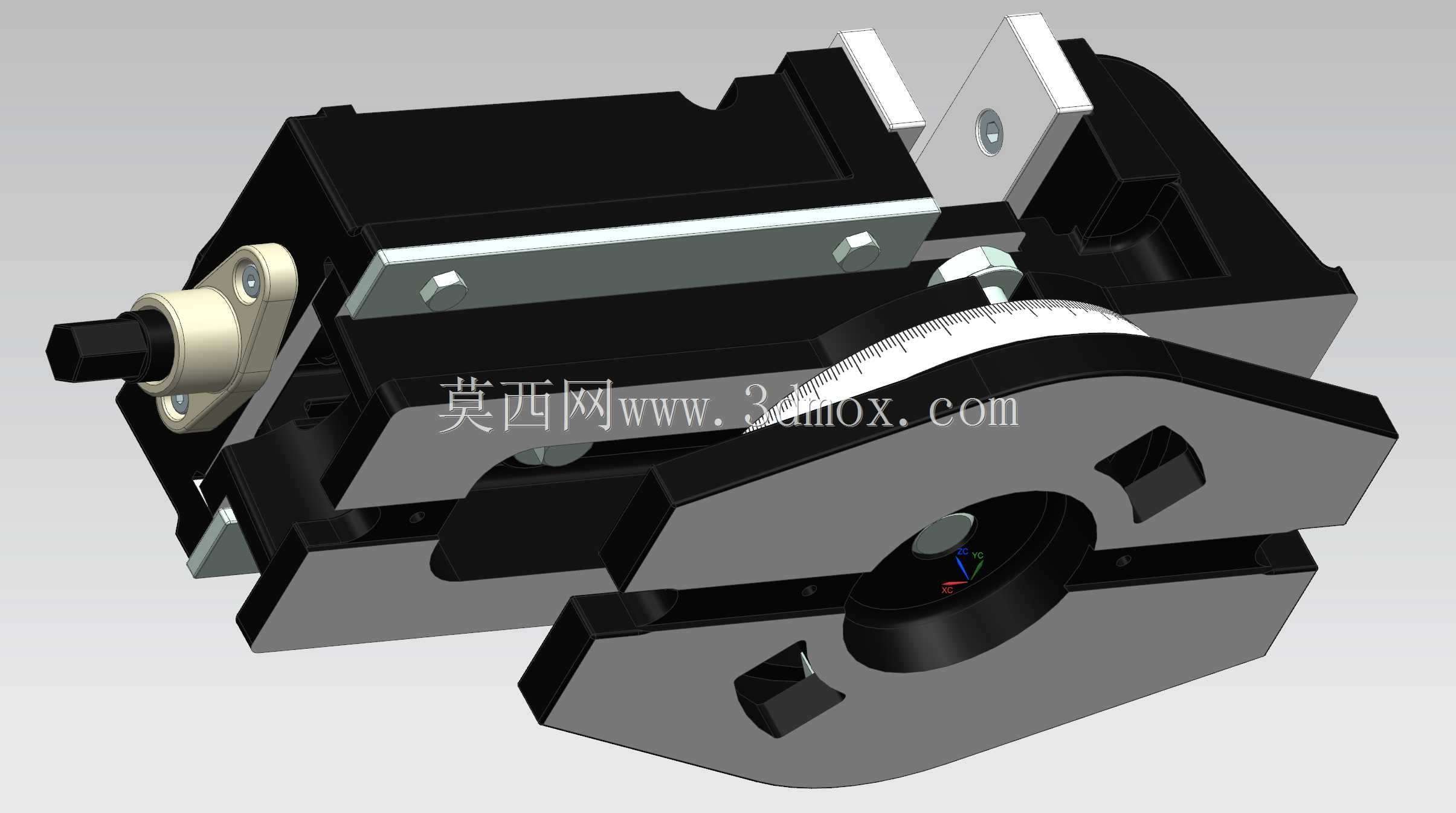

　　满足异形件、薄壁件、圆棒类零件的装夹要求。底座部分设计了360度回转刻度盘，刻度盘边缘做了精细的角度刻线，松开底座锁紧螺母后，可带动上部钳身绕中心轴回转任意角度，调整到需要的加工角度后，通过底座侧边的锁紧螺栓配合T型槽内的压紧块，即可将钳身牢牢固定在工作台面上，不需要重新拆装工件就能完成不同角度面的加工，大幅减少装夹找正的辅助时间。安装边界方面，底座预留了四个对称分布的安装螺栓孔，适配常规钳工台、机床工作台的T型槽间距，安装时只需通过T型螺栓穿过安装孔将底座压紧在工作台面即可，不需要额外制作转接安装板。钳身的最大开合距离覆盖常规小型零件的装夹尺寸范围，钳口高度设计兼顾了不同厚度工件的装夹需求，既可以夹持较薄的板类零件，

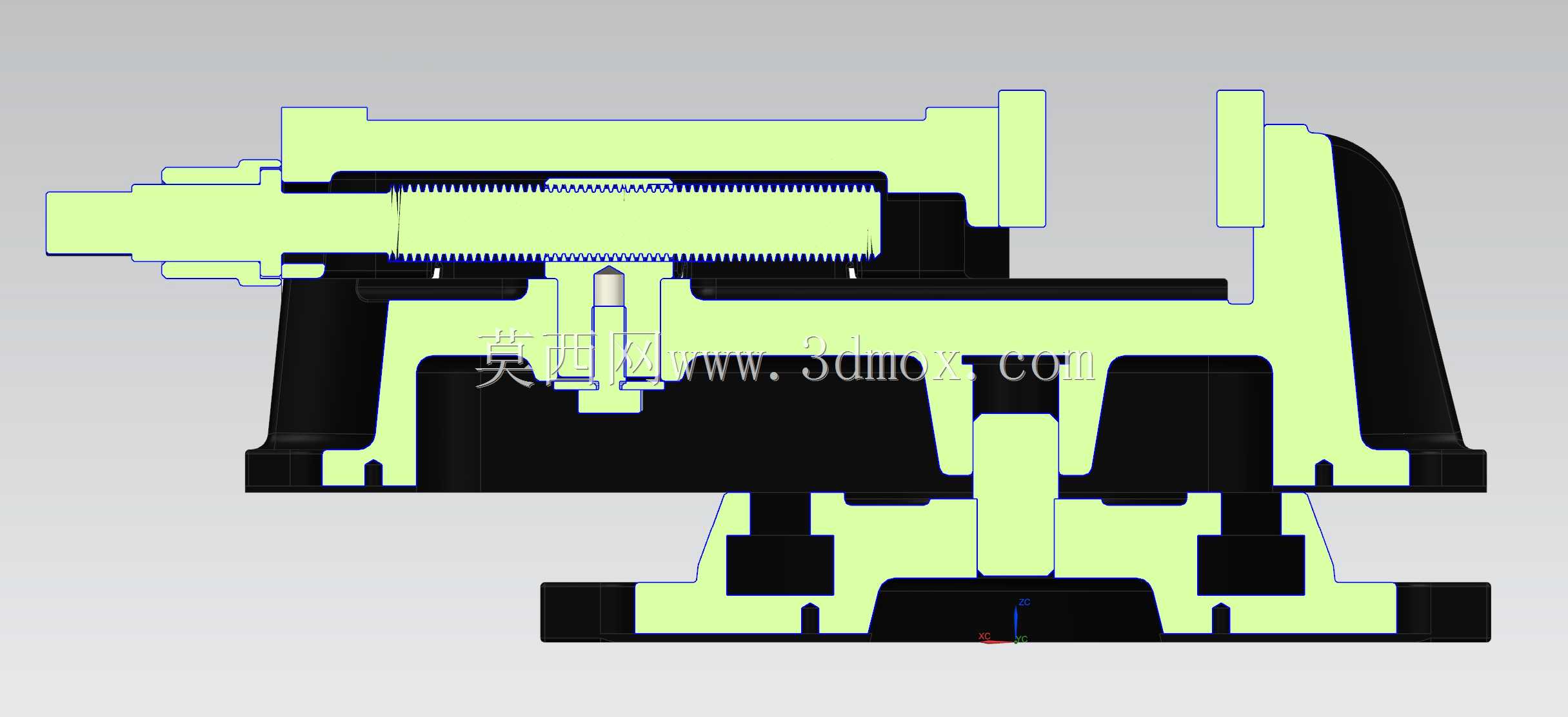

　　也能满足一定高度的块状零件装夹。丝杆传动部分采用梯形螺纹传动，具备良好的自锁性能，夹紧工件后不会因为加工过程中的振动导致钳口松动，丝杆端部设置了方便施力的方头结构，可以配合加力杆在需要大夹紧力的场景下使用，同时丝杆与活动钳身的连接部位做了防脱设计，避免钳身开合到最大行程时脱落。整体结构没有多余的复杂构件，所有易损部位都设计为可更换结构，日常维护只需要定期给导轨、丝杆部位加注润滑脂，清理钳身缝隙内的切屑即可，长期使用的可靠性极强，是机械加工车间、维修工位、实训场地必不可少的基础工装。
