单缸风冷发动机气缸组合结构设计

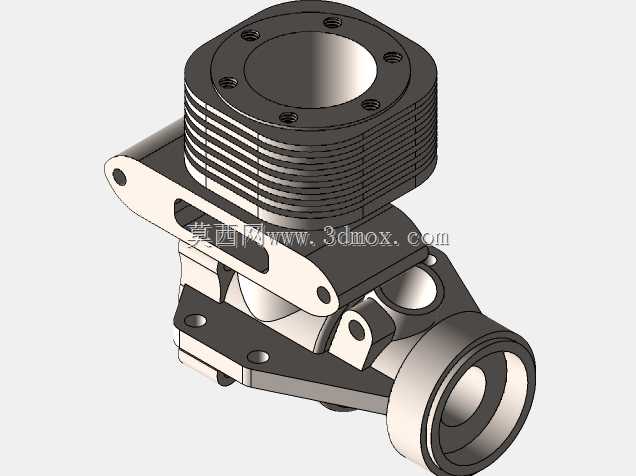

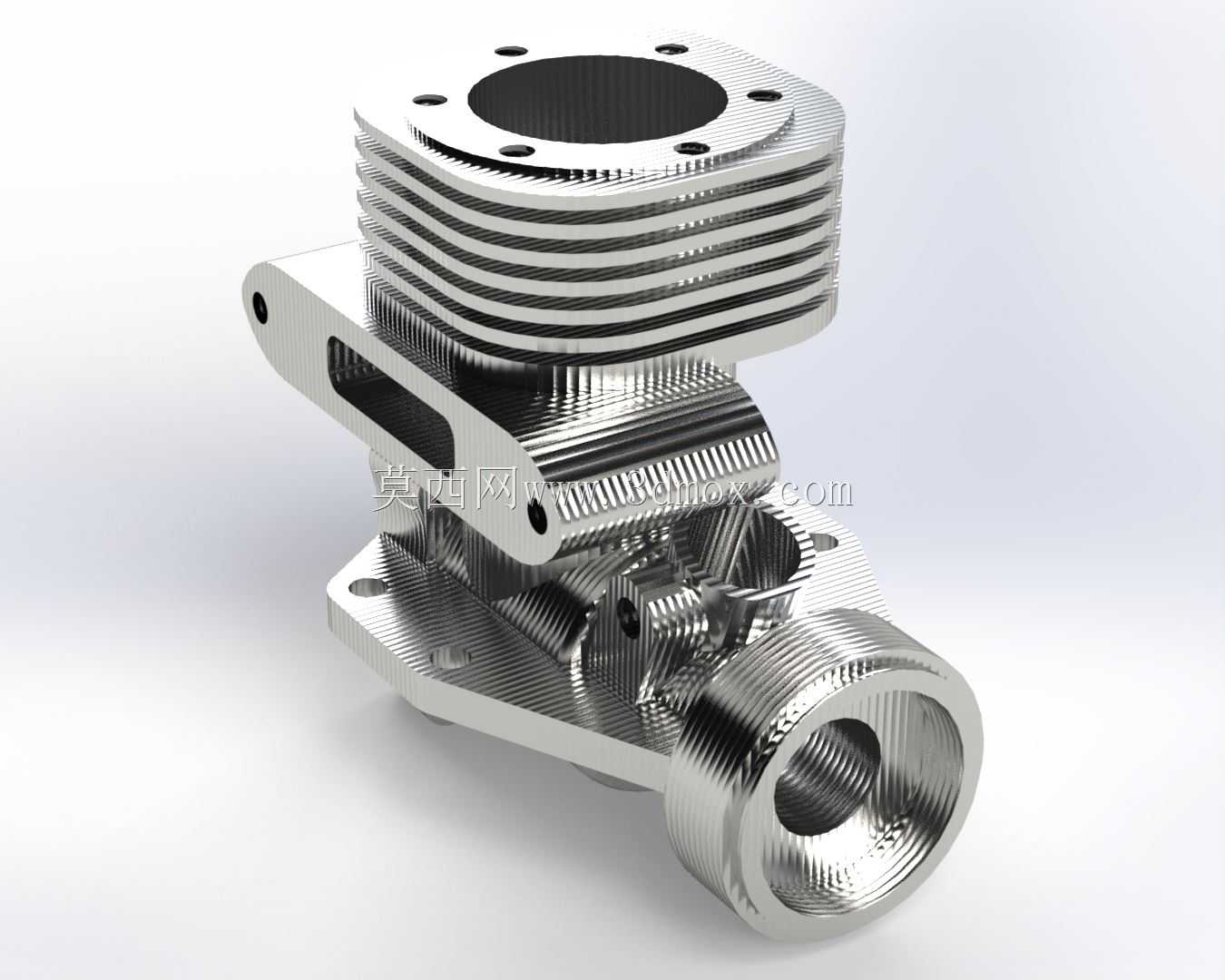

　　该结构属于小型内燃动力单元的核心气缸组件，常见于排量50cc级别的通用动力场景，可适配小型园林作业机械、航模动力装置、便携发电设备以及教学演示用拆解式发动机样机，这类组件的工况多为中高转速间歇运行，对散热效率、安装同轴度、腔体密封性能有明确的工程要求。从结构设计逻辑来看，上部带均布螺栓孔的法兰面为气缸盖安装基准，孔位的位置度公差需控制在0.05mm以内，保证缸盖压紧后燃烧室的密封均匀性，避免高压燃气泄漏；法兰下方的多层环形散热鳍片采用等间距排布，鳍片厚度1.2mm、片间间隙2.5mm，在保证整体结构刚度的前提下最大化散热接触面积，适配自然风冷工况下的热交换需求，无需额外加装水冷套结构即可满足连续运行时的缸体温度控制要求。

　　侧方伸出的带槽凸台为化油器或进气歧管的安装位，槽型结构用于定位密封垫片，安装面的平面度公差需达到0.02mm，防止进气负压状态下出现漏气导致的空燃比失准；下部带外螺纹与内孔的接口为曲轴箱连接端，内孔为活塞往复运动的导向工作面，内壁的圆柱度公差直接影响活塞环的密封效果与运行磨损速率，设计时需预留0.03-0.05mm的活塞配合间隙，同时考虑热胀冷缩带来的尺寸变化量。整体结构的安装边界需匹配对应曲轴箱的定位止口，上部法兰的外接圆直径、下部螺纹的公称尺寸、侧方安装凸台的伸出长度均需与周边部件做干涉校验，建模过程中需重点关注各安装面的形位公差标注、散热鳍片的拔模角度、内部气道与腔体的过渡圆角，避免应力集中导致的缸体开裂。

　　这类零件多采用铝合金压铸成型后做二次机加工，建模时需区分压铸毛坯面与机加工面的精度要求，毛坯面留1.5mm的机加工余量，保证后续安装面的加工精度达标，同时鳍片的根部需做R0.5的圆角过渡，降低压铸成型时的冷隔缺陷概率。
