内燃机活塞连杆组件结构设计

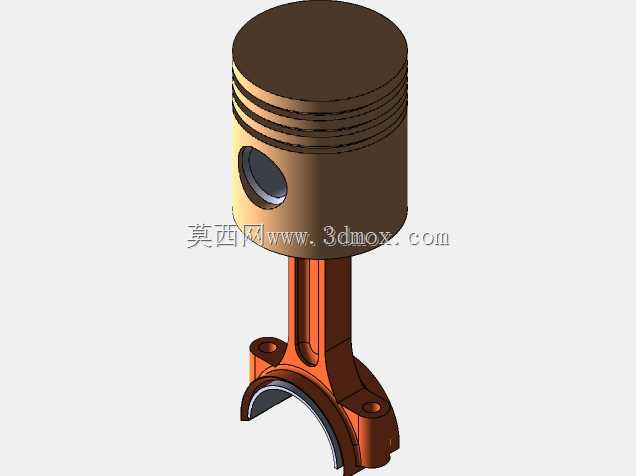

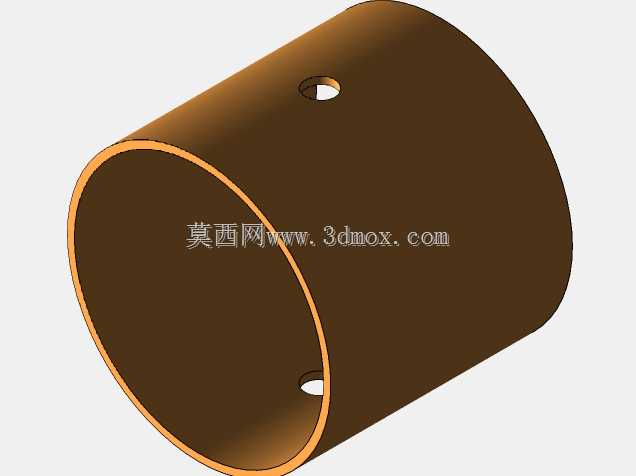

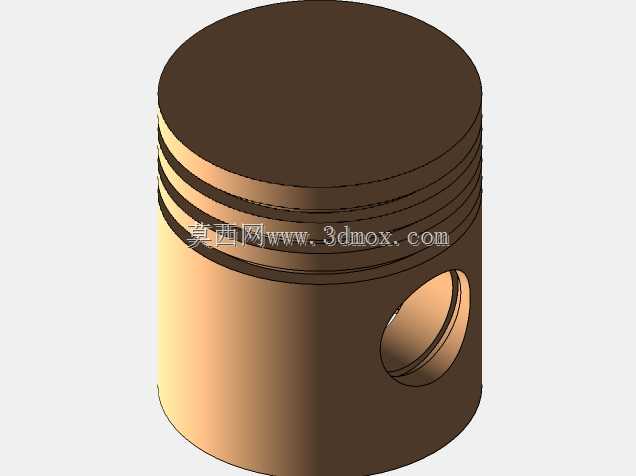

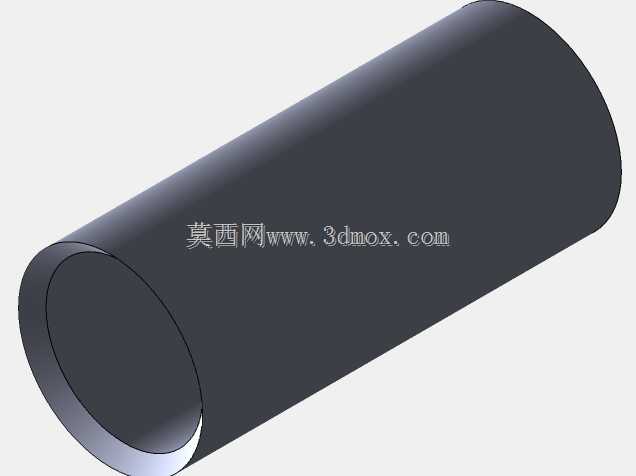

　　这套活塞连杆组件是内燃机核心运动部件，直接参与发动机做功循环的能量转换过程，广泛适配小排量通用汽油机、小型航模动力以及教学演示用内燃机结构。从实际工况出发，活塞头部设置多道环槽，用于安装气环与油环，气环负责密封燃烧室内的高压燃气，避免做功行程燃气下窜至曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，环槽的轴向宽度与径向深度经过匹配设计，保证活塞环安装后留有合理的侧隙与背隙，避免热膨胀后出现卡滞或密封失效问题。活塞销孔采用浮动式设计结构，销孔内部加工有高精度的圆柱面，与活塞销采用间隙配合，工作过程中活塞销可在销孔与连杆小头衬套内缓慢转动，让磨损均匀分布在销的整个外圆表面，提升部件使用寿命。

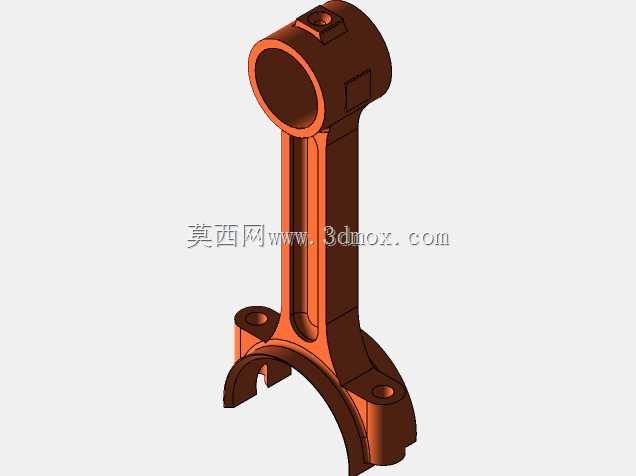

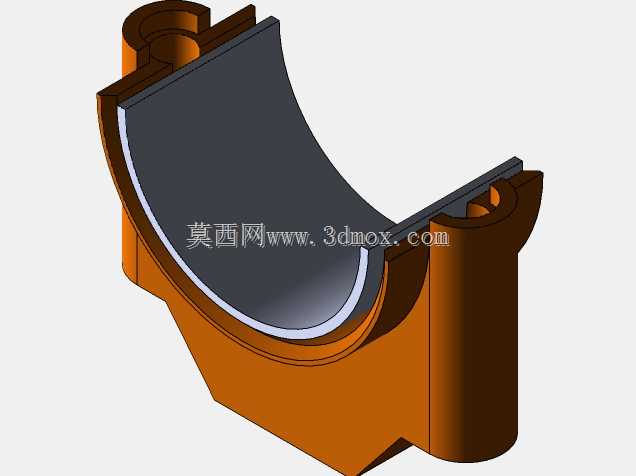

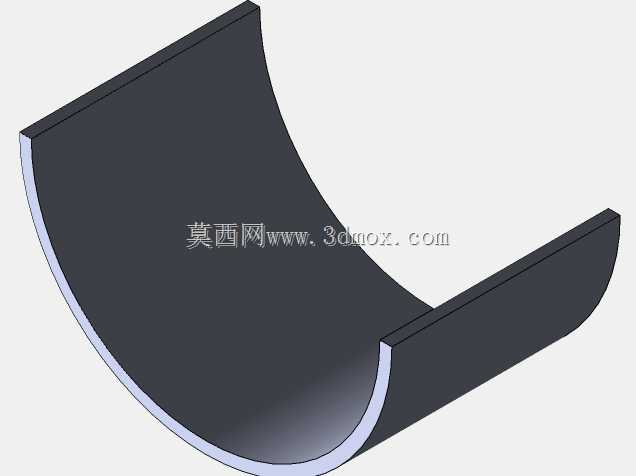

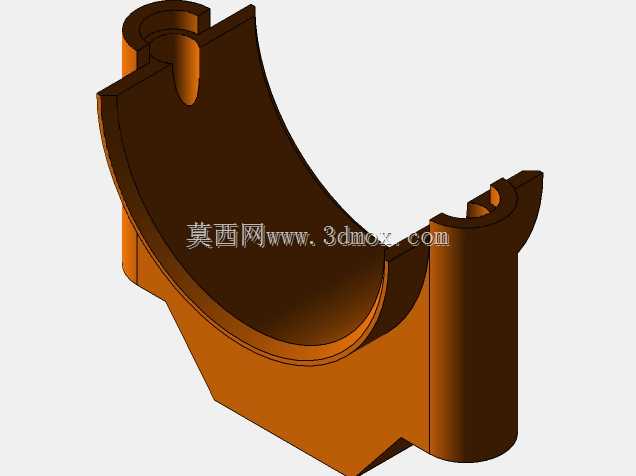

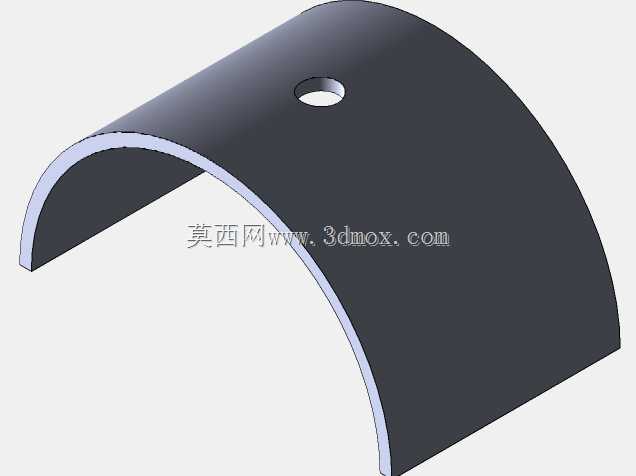

　　连杆部分采用工字形截面结构，在保证足够强度与刚度的前提下尽可能降低往复运动质量，减少曲轴运转过程中的惯性力载荷，连杆大头采用剖分式结构，配套连杆盖通过螺栓紧固，可方便地安装到曲轴连杆轴颈上，剖分面加工有定位结构，保证装配后连杆大头孔的圆度与圆柱度符合设计要求，避免轴瓦出现偏磨。设计过程中需要严格控制活塞的压缩高度，即活塞销孔中心到活塞顶面的距离，这个尺寸直接决定发动机的压缩比，是影响动力输出与燃烧效率的核心参数，同时活塞裙部设计有合理的椭圆度与锥度，冷态下裙部横截面为椭圆形，长轴垂直于活塞销孔轴线方向，补偿工作状态下活塞因热膨胀与侧压力作用产生的变形，保证热态下裙部与气缸壁保持均匀的接触间隙，避免拉缸故障。

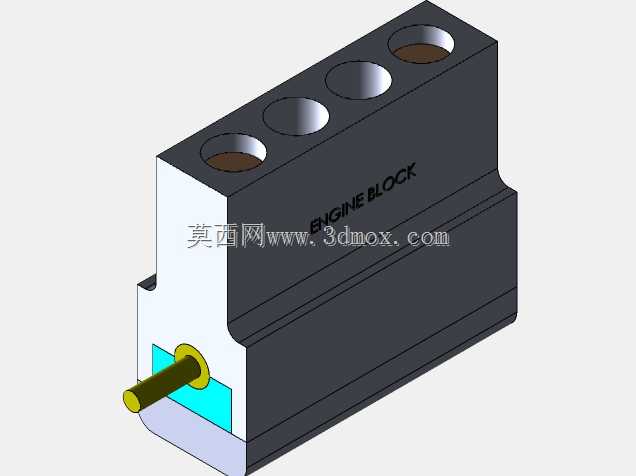

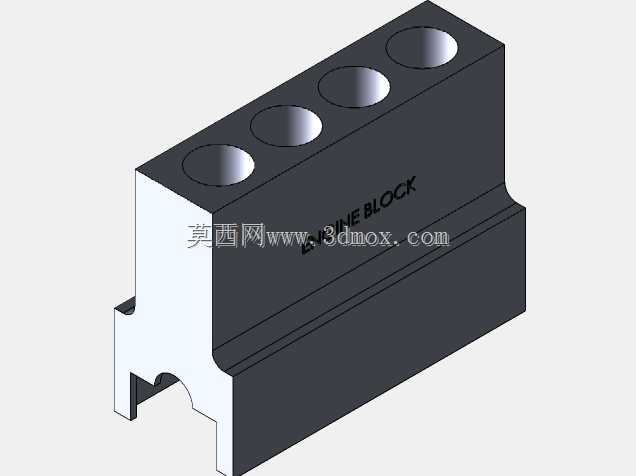

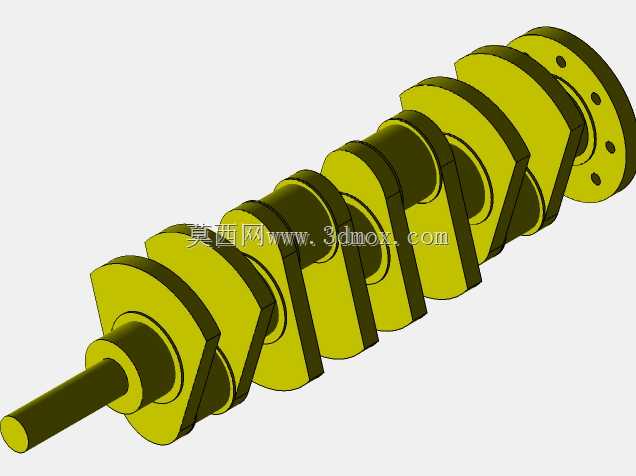

　　连杆大小头孔的中心距需要严格控制公差，这个尺寸直接影响发动机的冲程与压缩比，同时大小头孔的平行度公差需要控制在合理范围内，避免活塞在气缸内出现偏斜，造成偏磨与漏气问题。整套组件的安装边界需要匹配对应缸径的气缸套、对应直径的活塞销以及对应轴颈尺寸的曲轴，装配时需要注意活塞的安装方向，活塞顶面的避让凹坑需要对应气门开启位置，避免活塞运动到上止点时与气门发生碰撞，连杆大头的装配方向也需要与曲轴的润滑油道方向匹配，保证压力润滑油能够顺利输送到连杆小头，对活塞销进行润滑。
