带法兰底座弯管结构U型管路组件

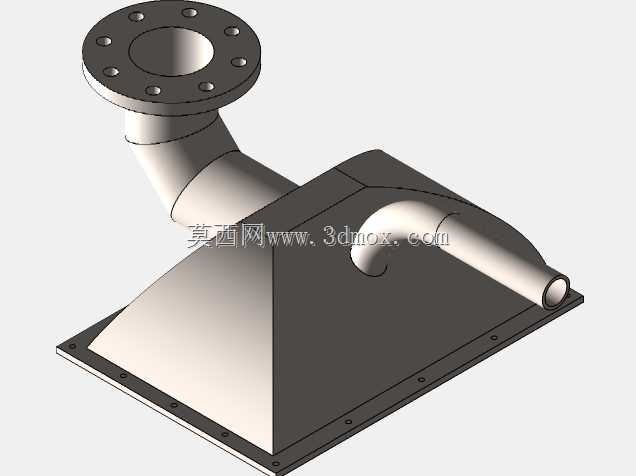

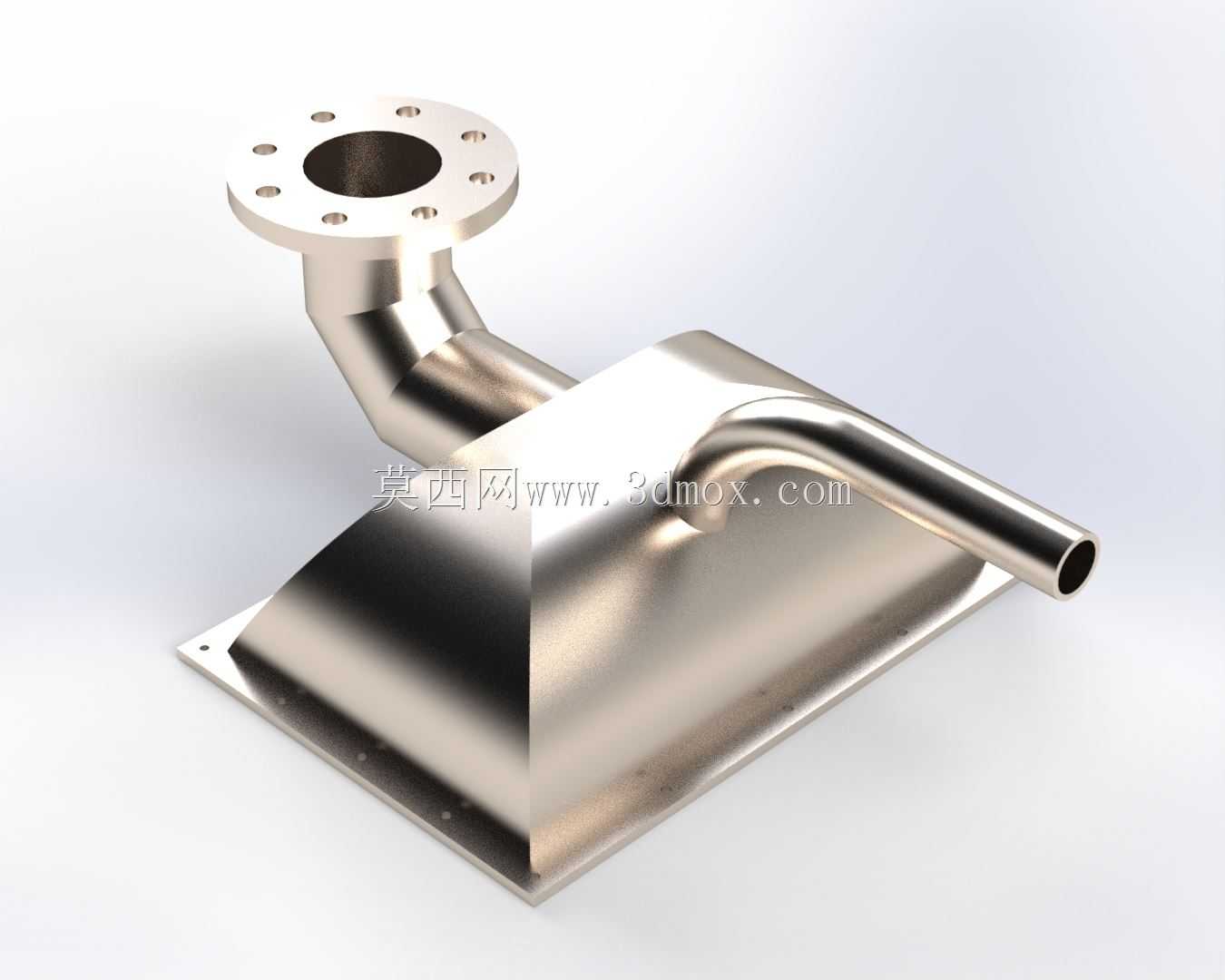

　　这类带方形安装底座的U型弯管组件，常应用在小型流体输送、设备气路连接、实验台管路排布场景中，方形底座通过四角的安装孔可直接固定在设备台面或墙体支架上，不需要额外设计管路固定支架，能大幅减少现场安装的装配工作量。上端的法兰盘采用标准螺栓孔布局，可与上游的阀门、泵体出口直接对接，法兰端面预留的密封槽可适配橡胶垫片或金属缠绕垫片，满足低压流体输送的密封要求，避免连接处出现渗漏问题。

　　从结构设计逻辑来看，弯管段采用大曲率半径的圆弧过渡，没有直角弯折结构，能有效降低流体在管路内的流动阻力，减少介质输送过程中的压力损失，同时也能避免直角位置长期受介质冲刷出现的局部磨损问题，延长管路整体使用寿命。伸出的直段管口为光面圆管结构，可直接套接软管或通过卡套接头连接下游管路，适配不同的终端连接需求，不需要额外加工连接螺纹。

　　建模过程中需要重点关注几个尺寸边界：方形底座的安装孔位间距要匹配通用设备的安装孔距标准，避免出现安装错位问题；法兰盘的螺栓孔分度圆直径、孔位数量要与对应通径的标准法兰参数一致，保证对接时的互换性；弯管段的曲率半径要控制在管径的1.5倍以上，既满足流体输送的阻力要求，也符合弯管加工的工艺可行性，避免弯折处出现管壁褶皱、壁厚减薄超差的问题。底座与弯管的连接位置采用圆角过渡，既可以减少焊接应力集中，也能避免直角位置积留介质残渣，方便日常使用中的清洁维护。

　　整个管路组件的壁厚根据输送介质的压力等级匹配，低压工况下选用常规壁厚的管材即可满足强度要求，若用于输送有腐蚀性的介质，可在建模时调整内壁壁厚参数，预留防腐衬层的安装空间。法兰与弯管、弯管与底座的连接位置都做了贴合面处理，保证焊接或粘接时的连接强度，不会在长期使用中出现连接处开裂的问题。这类结构的管路在小型化工实验装置、食品加工设备的流体输送段、暖通系统的分支管路中都有广泛应用，结构紧凑占用空间小，安装维护便捷，不需要复杂的管路排布设计就能直接集成到设备中。
