立式法兰安装流体通路基座结构练习件

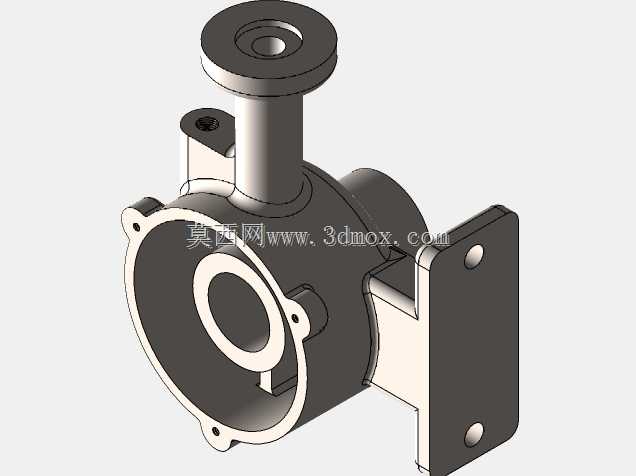

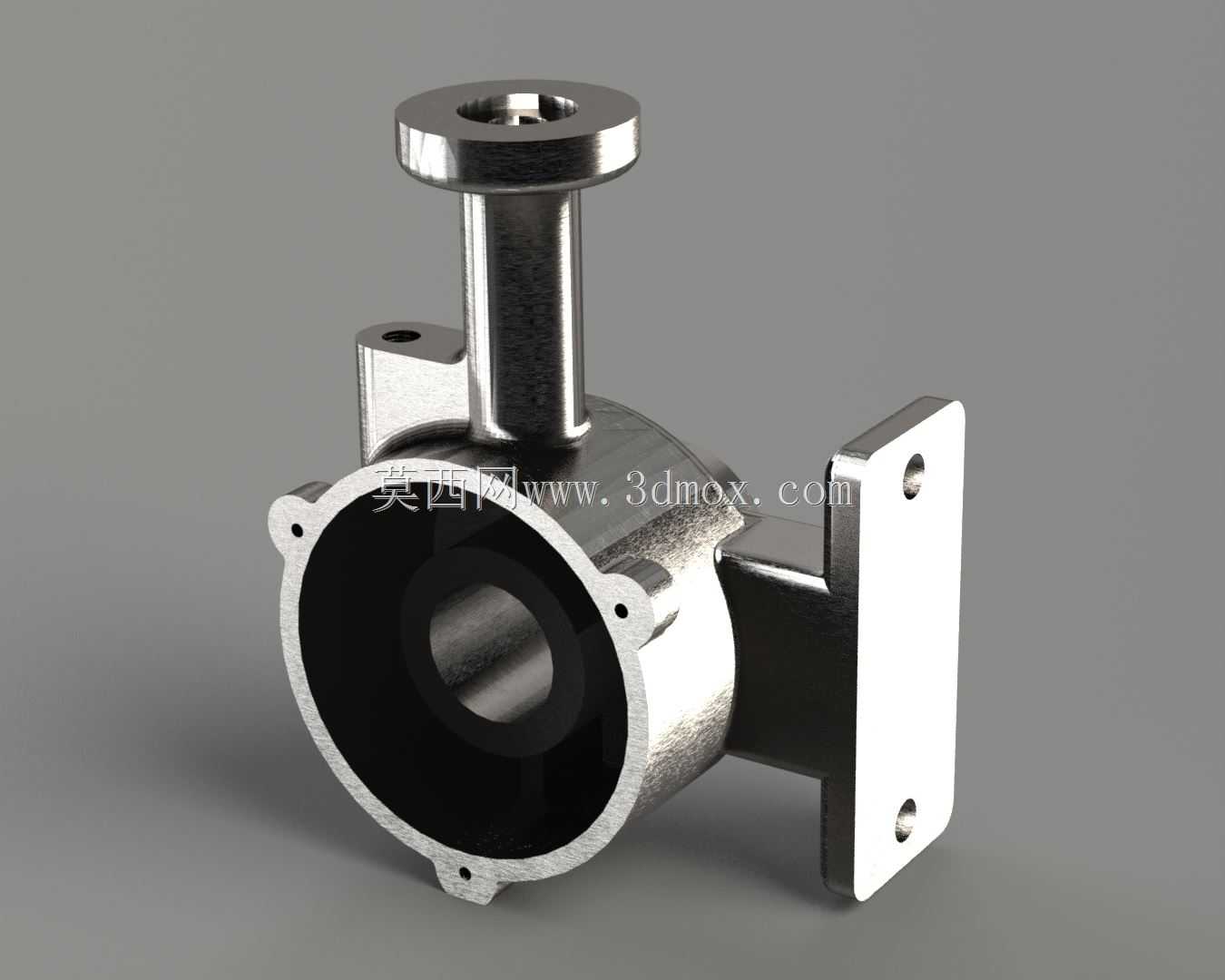

　　该零件属于小型流体输送系统的核心基座构件，主要适配小流量低压流体的通路转接与设备承载需求，常见于实验室小型流体实验装置、桌面级化工试验台、小型真空吸附回路的通路搭建场景，承担流体转向、元件承载、安装定位三重作用。从结构设计逻辑来看，零件采用一体化铸造成型后机加工的工艺路线，主体为中空回转腔体结构，腔体一端为带均布安装孔的圆形法兰端面，用于对接同规格的管路端盖或流体检测元件，法兰端面预留的密封槽可嵌入O型密封圈实现端面静密封，避免流体输送过程中出现泄漏问题。腔体侧面延伸出垂直向上的圆柱凸台通路，凸台顶端为内六角结构的接口端，既可以通过内六角结构实现零件安装时的扭矩施加，也可作为流体支路的引出接口，适配快插接头或小型阀门的安装需求。

　　与法兰端相对的腔体另一侧设置L型一体式安装支架，支架板面预留两个对称的沉头安装孔，可通过螺栓将整个基座固定在设备安装面板或型材支架上，安装孔的沉头设计能够保证螺栓安装后端面无凸起，避免与周边其他元件产生干涉。从安装边界尺寸来看，主体腔体的法兰外径适配常规DN15规格的管路对接标准，垂直凸台的高度控制在合理范围内，不会在安装后占用过多垂直方向空间，侧装支架的板面与腔体轴线保持平行，安装后整个零件的重心落在支架安装孔的支撑范围内，设备运行时不会出现偏载晃动的问题。设计过程中重点考虑了加工工艺性，所有转角位置均设置了合理的铸造圆角，避免应力集中导致的零件开裂，腔体内部的流道做了顺滑过渡处理，减少流体输送过程中的阻力损失，

　　安装孔的位置公差与法兰端面的形位公差均按照通用机械零部件的中等精度要求设置，既能够满足装配定位需求，也不会过度提升加工成本。该结构作为基础建模练习案例，覆盖了回转特征、拉伸切除、阵列孔、倒角圆角等常用建模操作，能够帮助建模从业者熟悉腔体类零件的建模思路与工程化设计考量，理解零件结构与实际装配、使用需求之间的对应关系，避免建模过程中出现脱离实际生产应用的不合理结构。
