U型连接传动支撑结构件

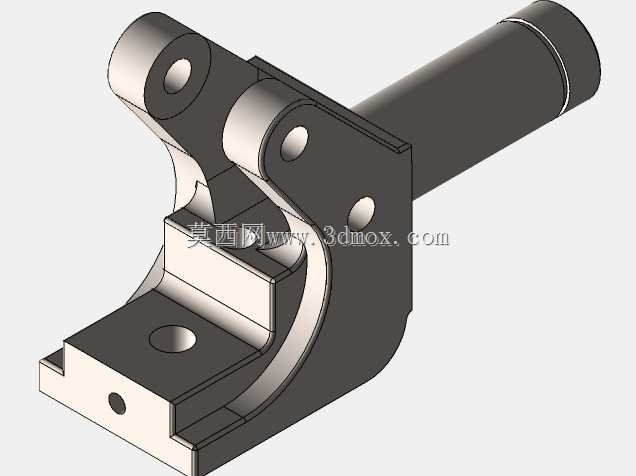

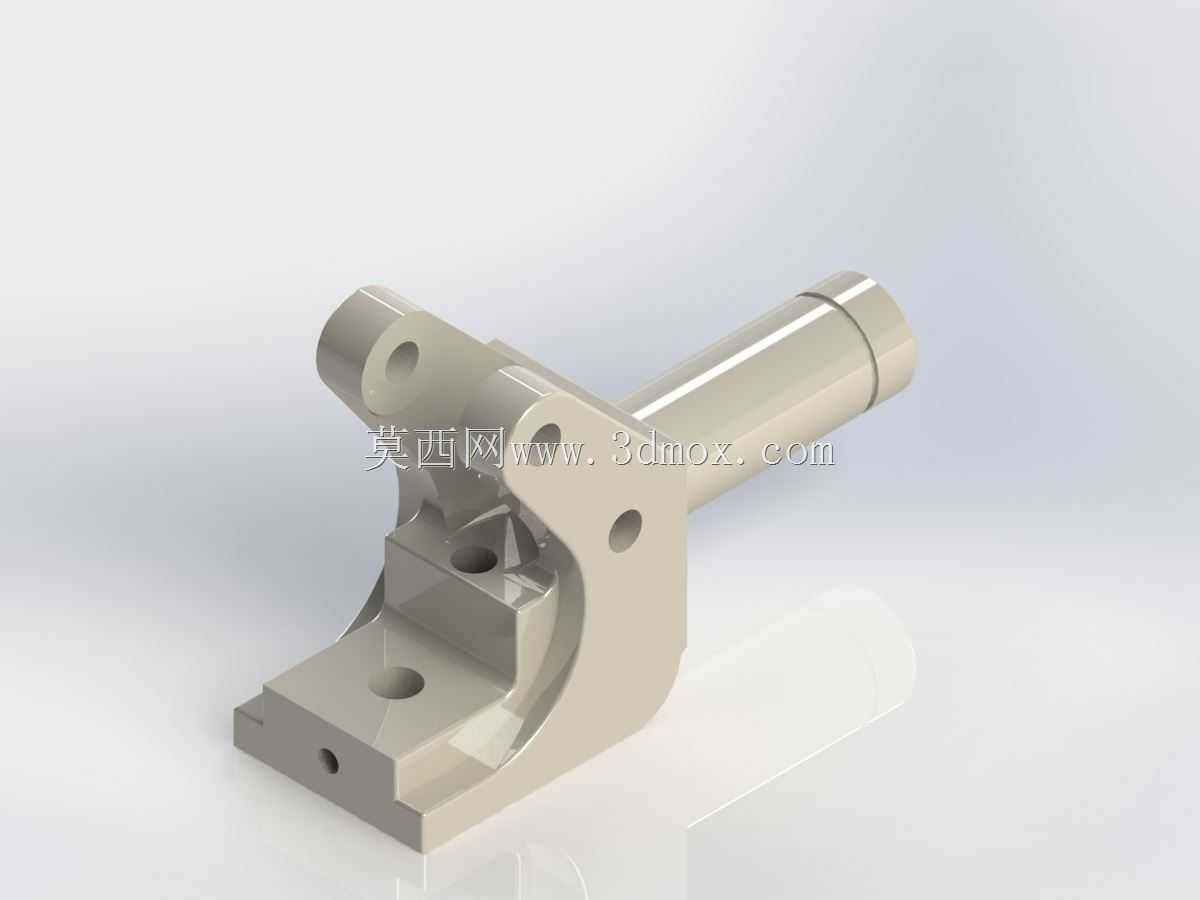

　　该U型连接构件属于机械传动系统中的基础支撑连接类零件，主要应用在需要实现轴类部件与固定基座刚性衔接的工业场景中，常见于小型自动化设备的动力输出端、工装夹具的定位支撑单元、轻工机械的传动换向模块，承担着传递扭矩、限定轴件径向位移、保障传动同轴度的核心作用。从结构设计逻辑来看，零件整体采用一体化铣削成型思路，底部为带安装孔的方形基座，安装孔位采用沉孔设计，可适配内六角圆柱头螺钉完成与安装面的贴合固定，基座平面的平面度公差控制在0.02mm以内，保障安装后无翘曲变形，避免后续传动出现偏载。基座向上延伸出对称的U型支撑臂，臂体上开设同轴定位销孔与轴件过孔，过孔内径与配套光轴采用间隙配合，公差等级选H7/g6，既保证轴件转动时的顺畅度，

　　又能将径向跳动量控制在合理范围内，支撑臂外侧做了圆弧过渡处理，有效降低应力集中系数，在承受交变载荷时不易出现根部断裂问题。零件一侧延伸出的圆柱轴段为动力输出衔接端，轴段端面做了倒角处理，方便与外部联轴部件快速对接装配，轴段表面粗糙度要求达到Ra1.6，减少与配合件的接触磨损。在安装边界层面，该零件的基座安装孔中心距、支撑臂跨距、轴段伸出长度均经过适配性校核，可直接替换同规格的标准连接支座，不需要额外对安装基面做二次加工，适配常见的20mm、30mm工业铝型材安装面，也可直接固定在钢制安装平台上。设计过程中充分考虑了加工工艺性，所有棱边均做了C0.5的倒角去毛刺处理，不存在清角死角，普通三轴数控铣床即可完成全部加工工序，

　　不需要定制特殊刀具，单件加工周期短，适合小批量配套生产。在实际使用场景中，该构件可配合深沟球轴承实现轴件的旋转支撑，也可作为滑动导向支座搭配铜套使用，能够承受径向载荷与一定的轴向冲击力，在低速传动工况下使用寿命长，维护时仅需定期检查连接螺钉的预紧力即可，不需要复杂的保养流程。
