三角法兰式筒型连接支座结构设计

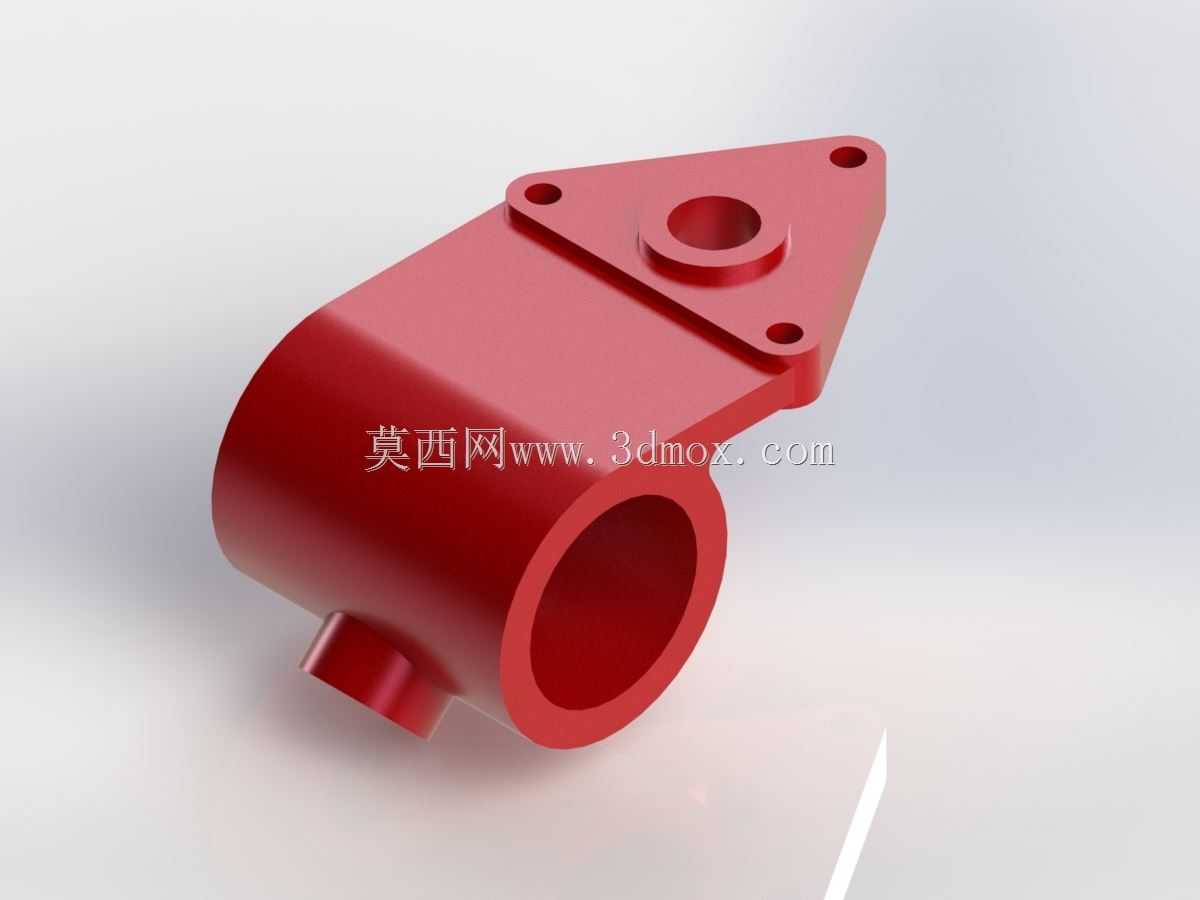

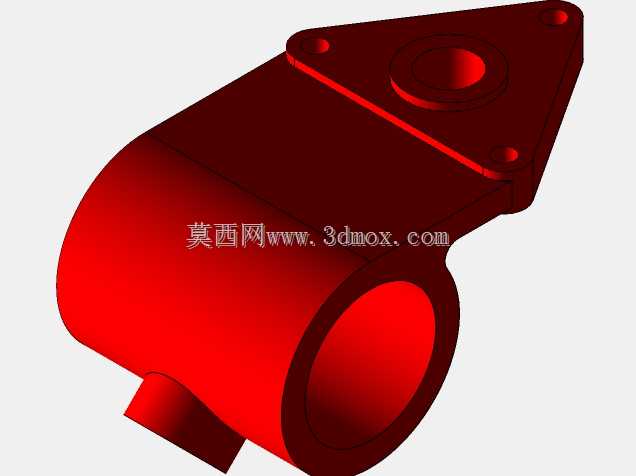

　　该零件属于小型设备内部的支撑连接类构件，主要应用在小型流体管路、气动控制单元或者小型传动机构的端部定位场景，承担管路对接、部件承载以及相邻组件的位置固定作用，在小型自动化设备的气路终端、小型动力单元的输出端定位结构中较为常见。从结构设计逻辑来看，主体采用筒型空腔结构，一方面是为了适配对接轴类、管类零件的穿装需求，空腔内径与对接件的外径采用间隙配合公差，保证装配时的顺畅度，同时筒壁厚度经过受力校核，能够承受对接部件传递的径向载荷与小幅轴向冲击力，避免长期运行出现筒壁变形。侧面延伸的三角型安装法兰采用三孔均布的设计思路，相比圆形法兰能够在保证安装强度的前提下减少零件整体重量，同时三角布局的安装孔拥有更好的定位防转效果，

　　三个安装孔的孔位同轴度、端面平面度都有明确公差要求，安装时法兰端面与对接基准面完全贴合，通过螺栓锁紧后不会出现偏载应力。筒身侧面的小凸台结构，是为了预留润滑注油或者传感器安装的接口位置，凸台内孔与筒身空腔连通，可根据实际使用需求安装油嘴、小型压力检测元件或者定位销，不需要额外对主体结构进行二次加工。设计过程中优先考虑了安装边界的适配性，三角法兰的外接圆直径小于筒身长度的1.2倍，整体结构紧凑，不会占用过多设备内部安装空间，筒身的轴向长度根据对接件的插入深度确定，保证对接件插入后有足够的配合长度，不会出现松脱晃动。法兰上的中心凸台结构，主要作用是与对接部件的定位凹孔配合，实现装配时的快速对中，减少装配调整时间，凸台高度略高于法兰平面，

　　装配时优先嵌入对接件的定位孔，再锁紧安装螺栓，能够有效降低装配错位的概率。零件的所有棱边都做了小圆角过渡处理，避免加工和装配过程中出现应力集中，同时也能减少锐边对操作人员的划伤风险，筒身内壁与端面的垂直度、法兰安装孔的位置度都按照通用机械零部件的中等精度要求设计，兼顾加工成本与使用性能，不需要高精度加工设备即可完成生产，适合小批量配套使用。
