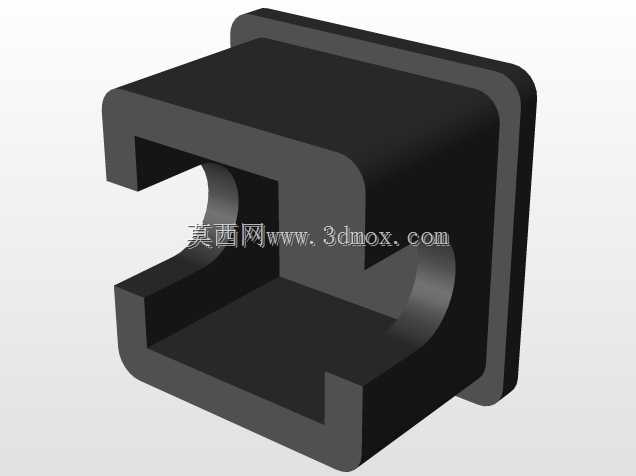

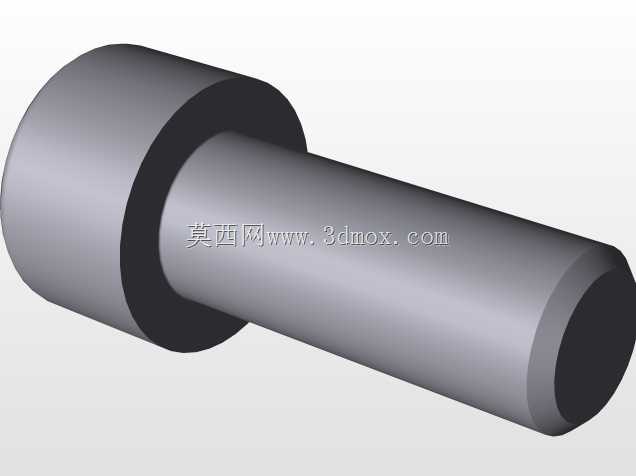

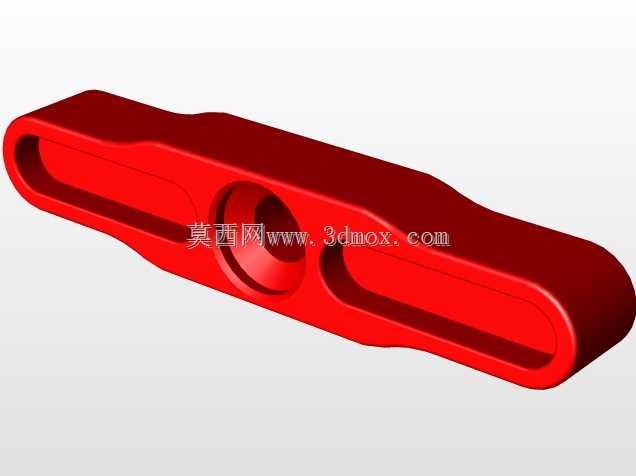

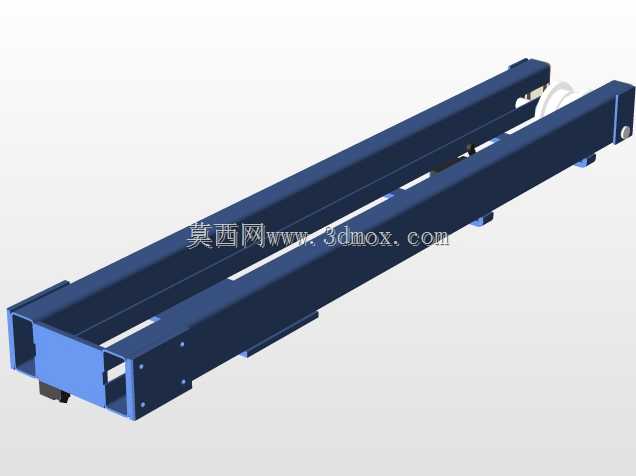

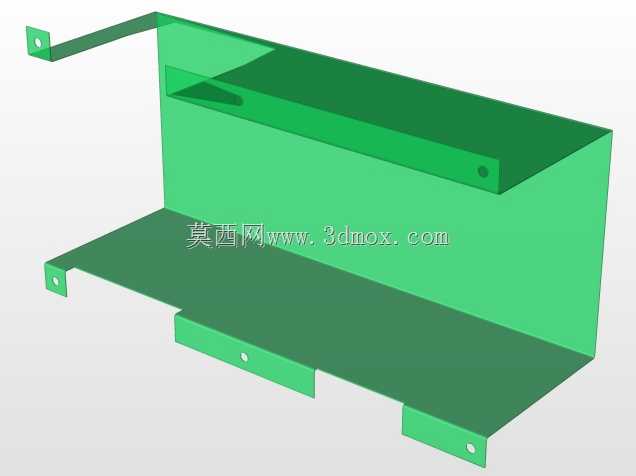

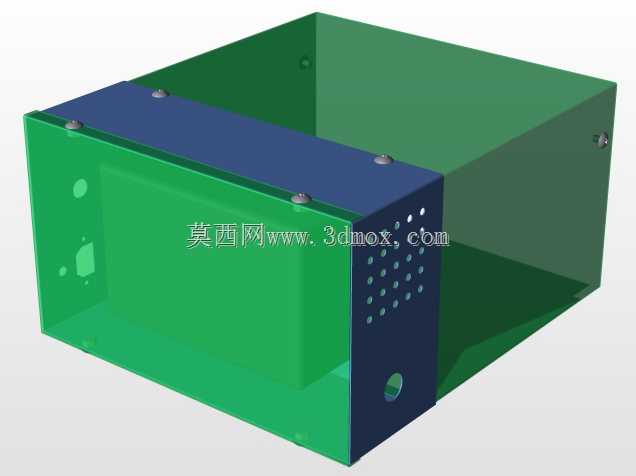

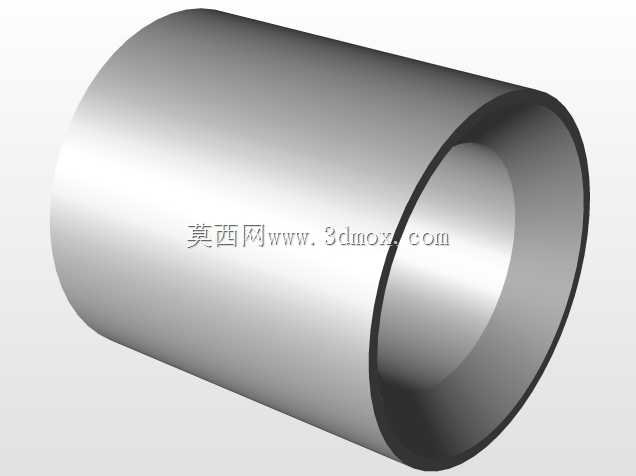

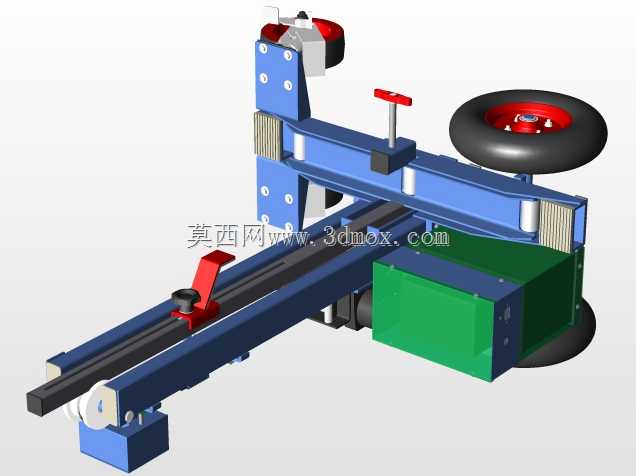

带红色轮毂实心橡胶行走轮结构设计

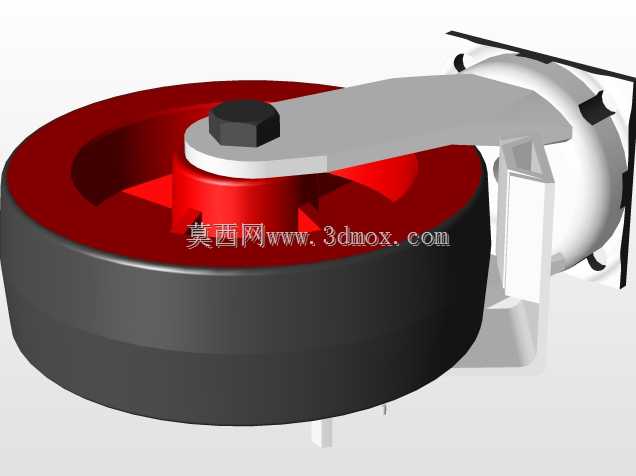

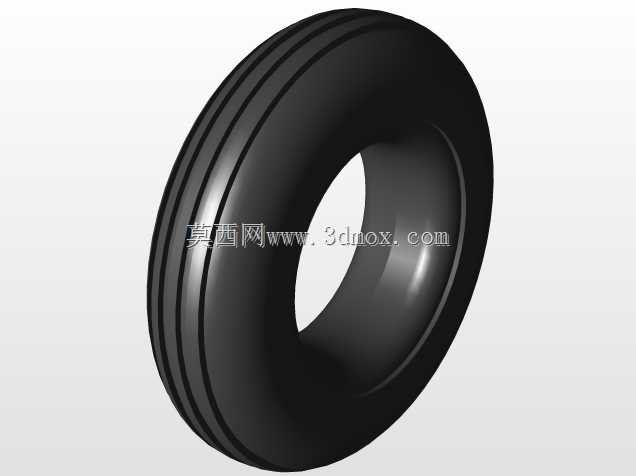

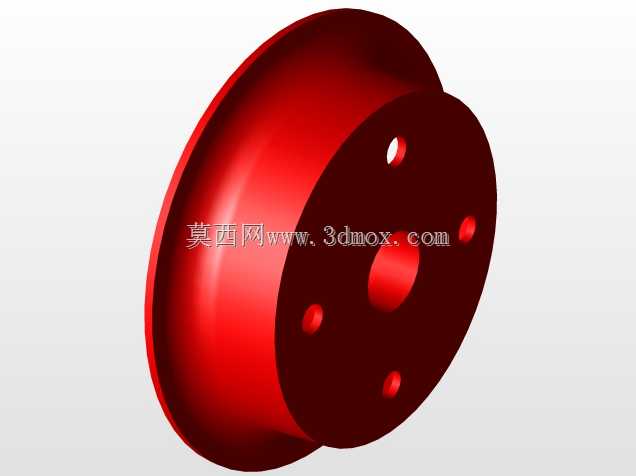

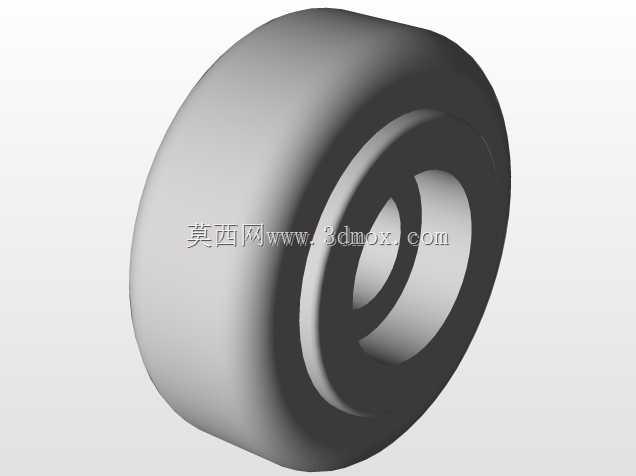

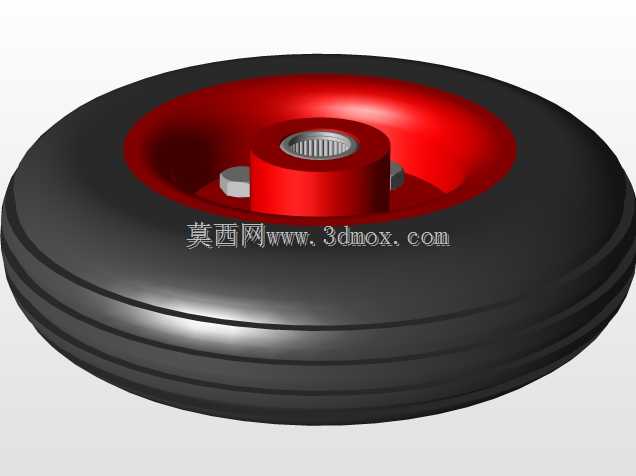

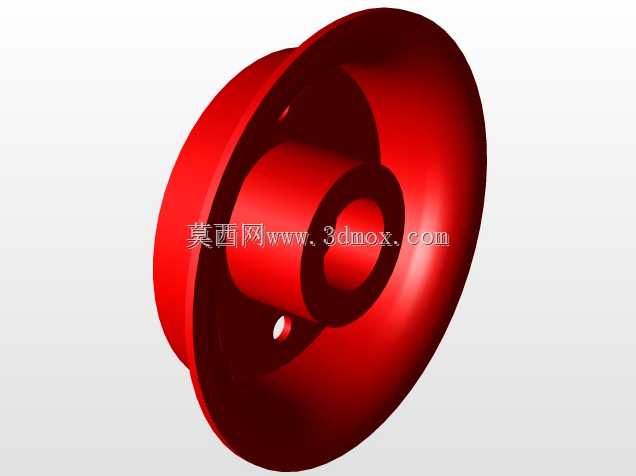

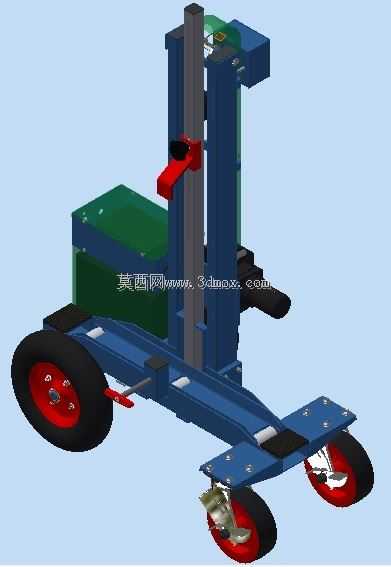

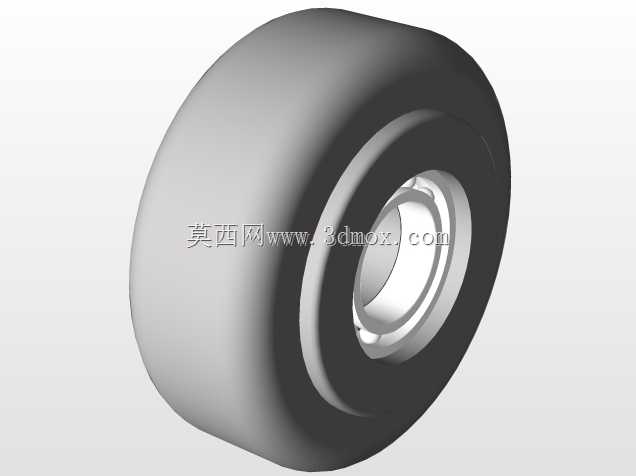

　　这款行走轮的设计主要面向中小型移动工装、轻型转运设备、小型无人载具以及民用小型机具的行走支撑场景，在车间轻型物料周转车、小型园林机具、短途便携运输设备、航模起落架等场景中都能适配使用。从结构设计逻辑来看，整体采用橡胶外圈加金属轮毂的分体组合结构，橡胶外圈表面设置有多道环形凹槽，这类纹路设计并非为了装饰，一方面可以在滚动过程中分散接触面的应力，避免橡胶层长期受压出现局部开裂，另一方面在不平整的硬质地面滚动时，环形槽能容纳少量地面浮尘、细小碎屑，减少硬物硌伤橡胶接触面的概率，同时提升滚动过程中的侧向防滑能力，避免轮体在转向时出现侧滑偏移。轮毂部分采用碗状内凹的结构设计，中心位置设置带内花键的安装轴套，

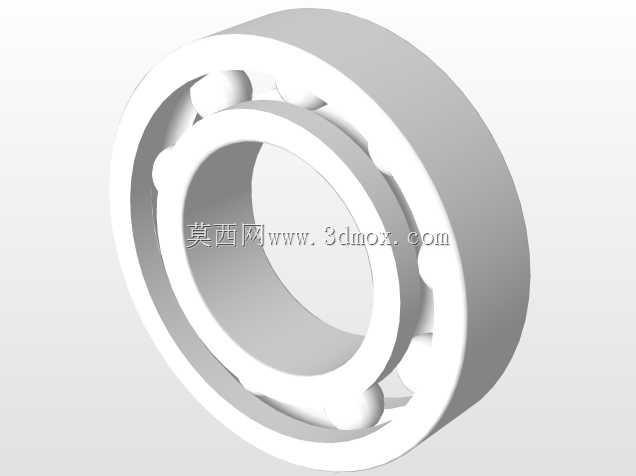

　　花键结构可以保证轮体与安装轴之间的扭矩传递稳定，不会在承重滚动时出现轴与轮的相对打滑，轴套周边对称布置的两个固定沉孔，用于安装端面挡片，限制轮体的轴向窜动，保证安装后轮体的转动间隙控制在合理范围内，不会出现行走过程中的左右晃动。碗状的轮毂结构可以在保证整体结构强度的前提下，尽可能减少金属材料的用量，降低轮体自身重量，同时内凹的结构可以给安装端的轴承、轴端固定件留出足够的容纳空间，避免安装后突出部件与地面或者周边结构发生干涉。从安装边界来看，轮体的轴向安装尺寸由轮毂内凹深度决定，中心轴套的内径匹配常用的轻型设备安装轴径，橡胶外圈的外径尺寸适配100-150mm安装高度的设备底盘，安装时只需保证轮架的叉口宽度匹配轮毂的轴向宽度，预留0.

　　5-1mm的转动间隙即可，不需要额外加装复杂的密封件，依靠轮毂自身的内凹结构就能阻挡大部分飞溅的泥水、灰尘进入中心转动部位。轮体的橡胶部分采用实心结构，不需要充气，完全避免了充气轮胎爆胎、漏气的风险，适合在无人值守的长期运行设备上使用，橡胶材质的邵氏硬度控制在65-70度之间，既可以保证足够的承重能力，又能在滚动时过滤掉地面的微小颠簸，减少设备运行过程中的震动传递，保护设备上搭载的精密部件。中心花键轴套与轮毂主体采用过盈配合加铆接的方式固定，保证在大扭矩启动或者急停的情况下，轴套不会与轮毂主体发生相对转动，提升整体结构的可靠性。在实际选型使用时，需要注意单轮的承重上限，避免长期超载使用导致橡胶层出现不可逆的压缩变形，同时安装时要保证两侧轮架的同轴度，避免轮体出现偏磨，缩短使用寿命。
