十米跨度三吨载荷吊杆盖吊装承载结构

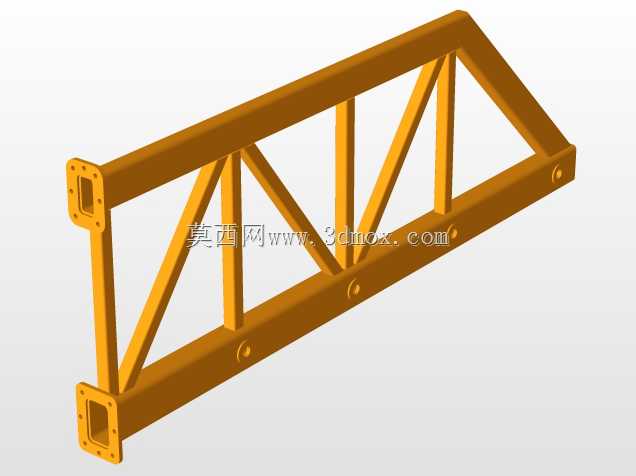

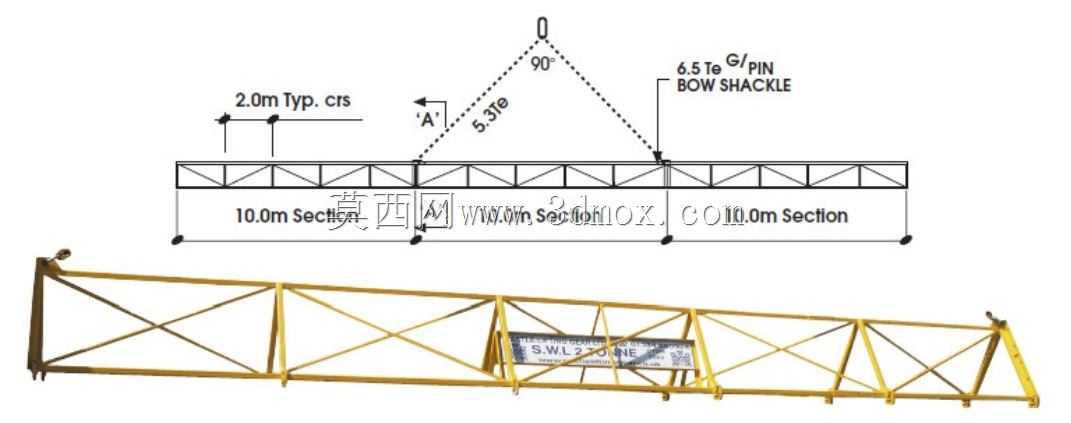

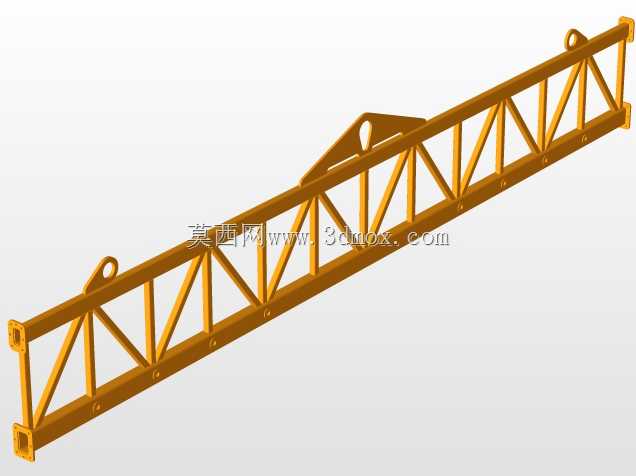

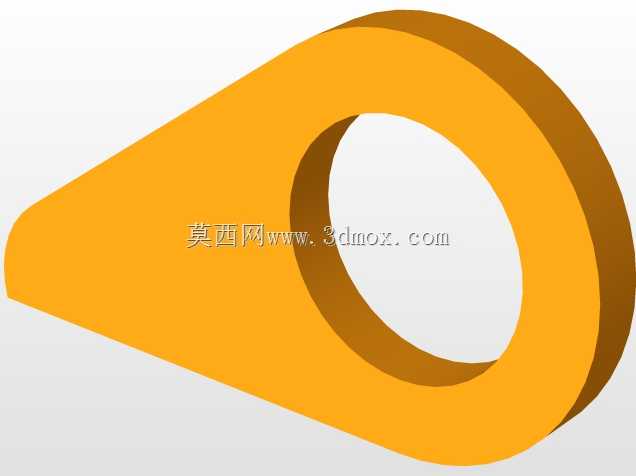

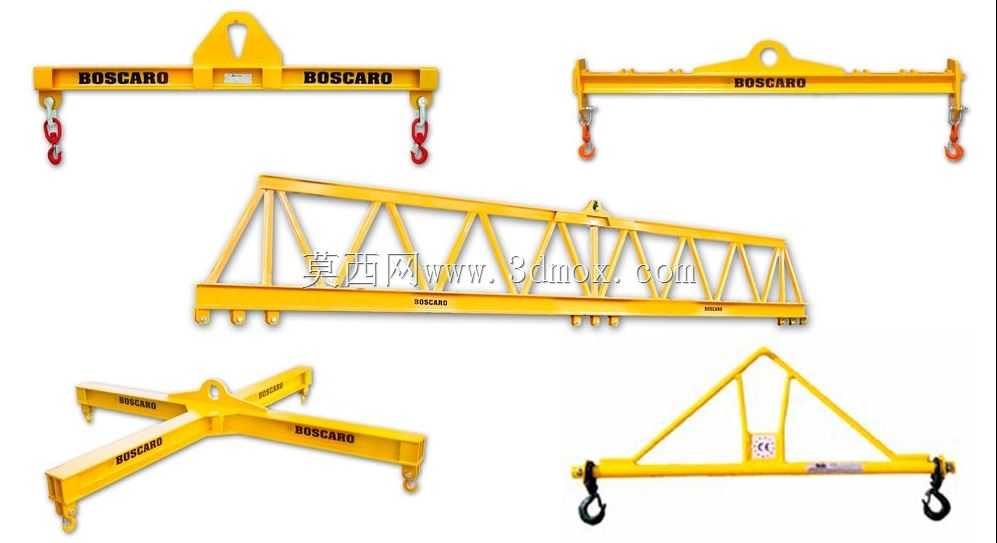

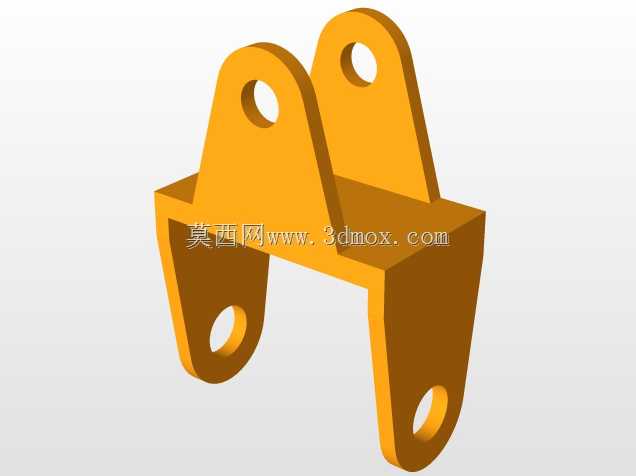

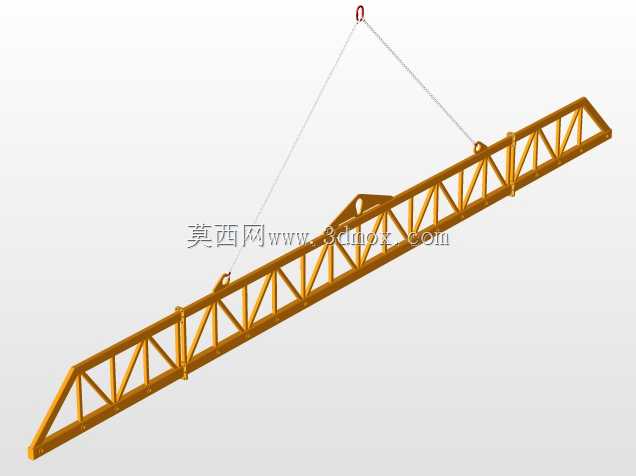

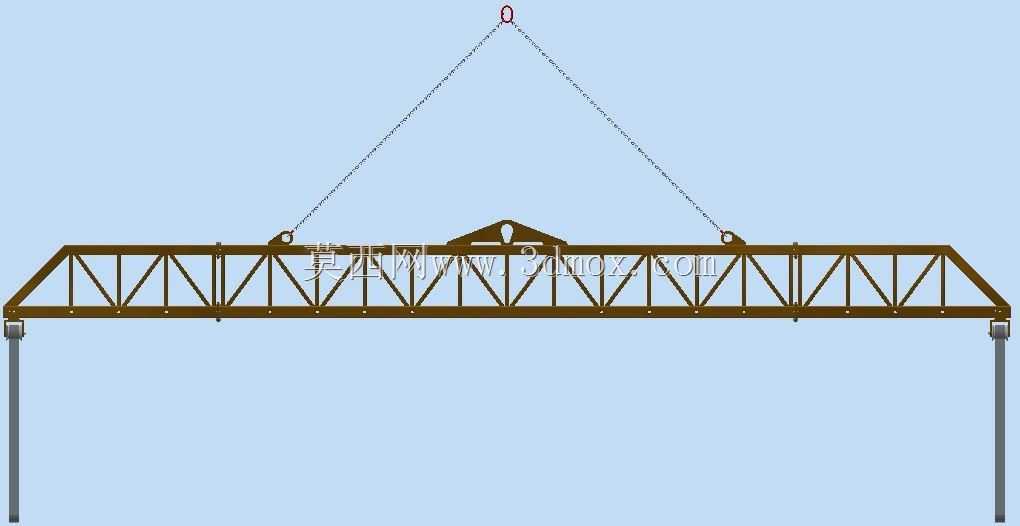

　　在厂房预制构件吊装、市政管网井盖批量更换、厂区重型物料跨工位转运这类作业场景里，这类大跨度额定载荷的吊杆盖结构，是替代传统零散吊索、保障多点位同步起吊稳定性的核心承载部件。不同于单点吊具容易引发的被吊物倾斜、局部应力集中问题，该结构采用桁架式主梁设计，整根主梁沿十米跨度方向布置三角形腹杆组合，在控制整体自重的前提下，最大化提升主梁的抗弯截面模量，避免起吊过程中主梁出现下挠变形超差的情况。主梁上部设置对称分布的吊点结构，两个上吊点与顶部起重吊钩通过吊索连接，形成稳定的等腰三角形受力体系，起吊时吊索的拉力可沿斜向均匀分解到主梁两端，不会在主梁中部形成过大的集中弯矩。主梁下部沿全长均匀布置下挂连接点位，可对应被吊盖体的各个连接位，

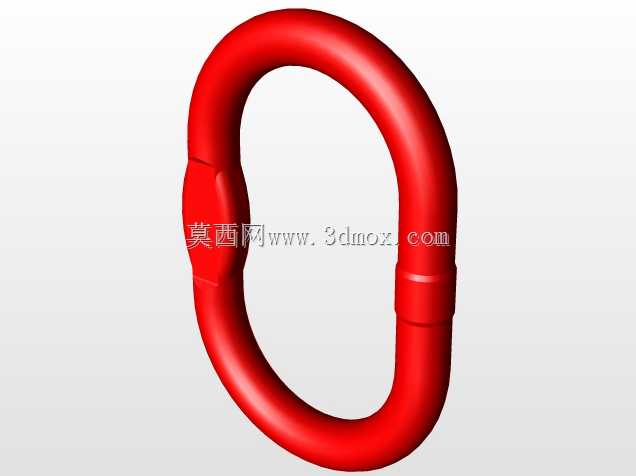

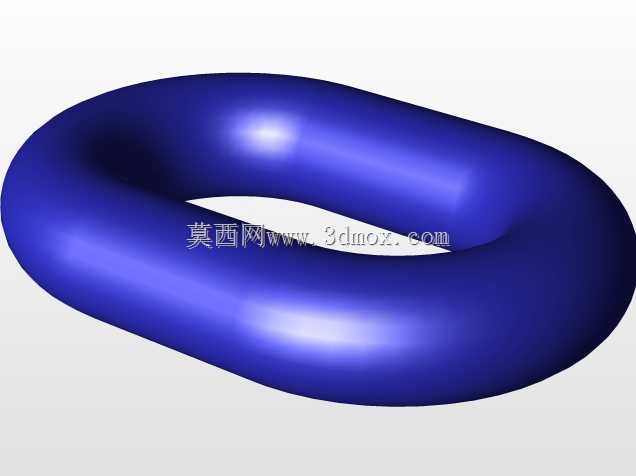

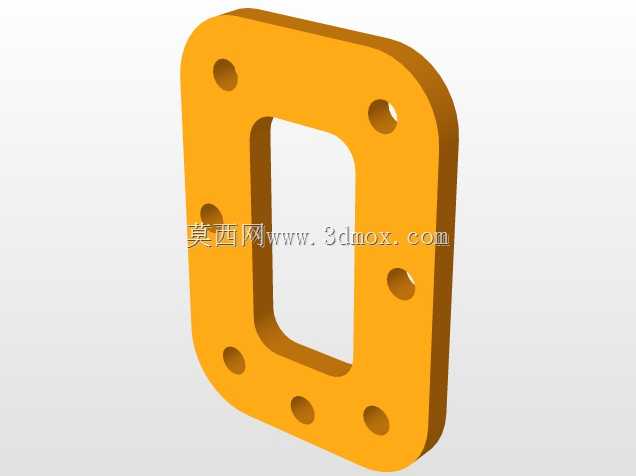

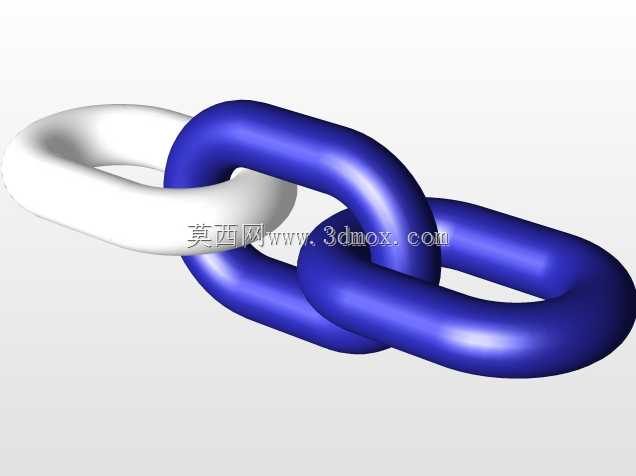

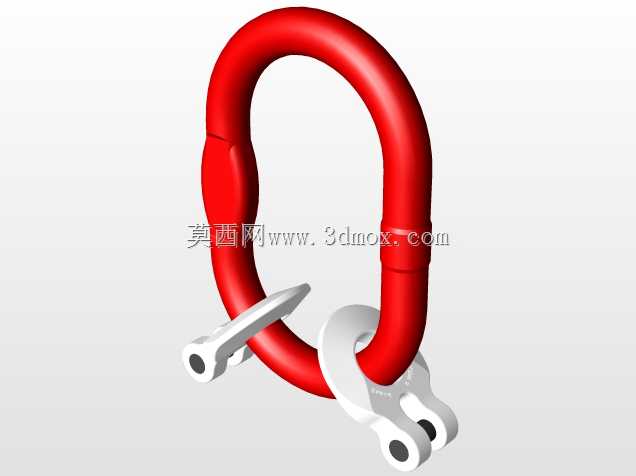

　　确保起吊过程中盖体各点位受力均匀，不会出现局部拉扯变形、甚至脱落的风险。从设计逻辑上看，该结构优先匹配了平面类刚性盖体的吊装需求，十米的跨度刚好覆盖常规大尺寸井位盖板、预制舱顶盖的尺寸边界，三吨的额定载荷可覆盖绝大多数混凝土预制盖板、钢制重型舱盖的重量范围，无需额外搭配分配梁即可直接完成吊装作业。结构的安装边界也做了适配性考虑，上部吊点的间距可根据实际作业的起重机吊钩参数、吊索允许角度做小幅调整，吊索与竖直方向的夹角控制在常规吊装允许的角度范围内，避免吊索拉力过大超出额定载荷阈值。下部的挂点预留了通用连接接口，可搭配卸扣、可调吊链适配不同孔位间距的被吊盖体，无需针对单一规格盖体定制专用吊具。主梁两端设置了限位挡块结构，

　　起吊过程中可避免盖体沿主梁长度方向出现滑移，保障起吊全程的姿态稳定。整个桁架结构采用等边角钢拼接的形式，所有腹杆与弦杆的连接节点均做了应力释放处理，避免长期受载后节点处出现疲劳开裂，日常存放时可直接水平放置在平整硬化地面，不需要额外的支撑工装，转场时可直接通过上部主吊点整体起吊转运，适配流动式起重机的随车吊装作业需求，在户外无固定吊装工位的作业场景下，不需要复杂的前期组装即可快速投入使用。
