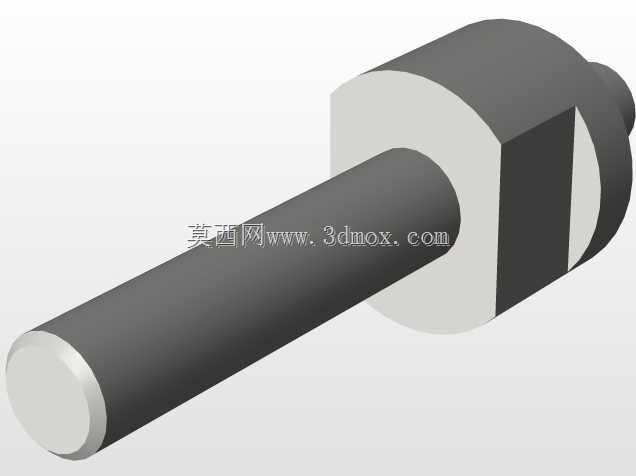

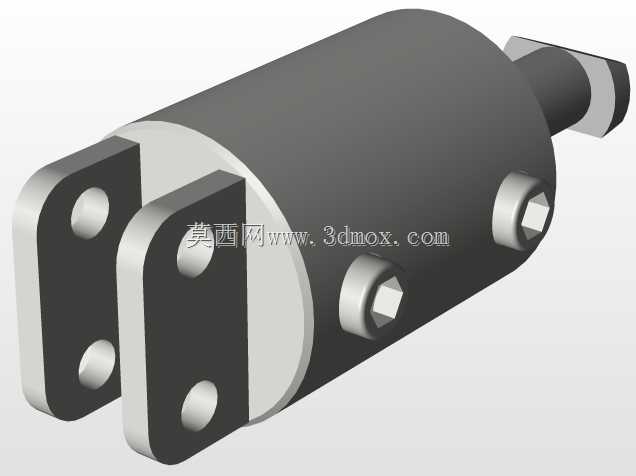

大口径管道抱夹式升降转运机具结构

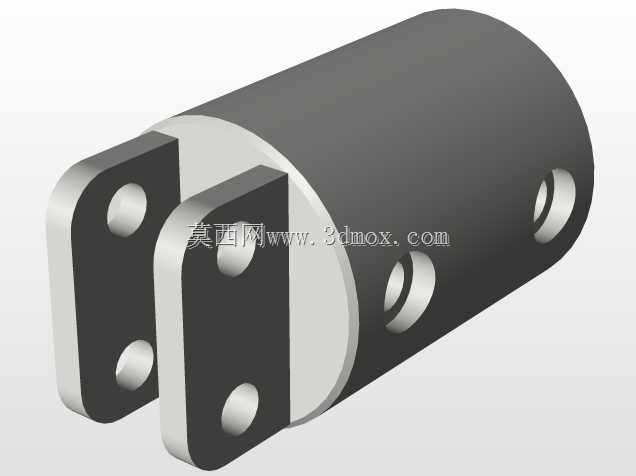

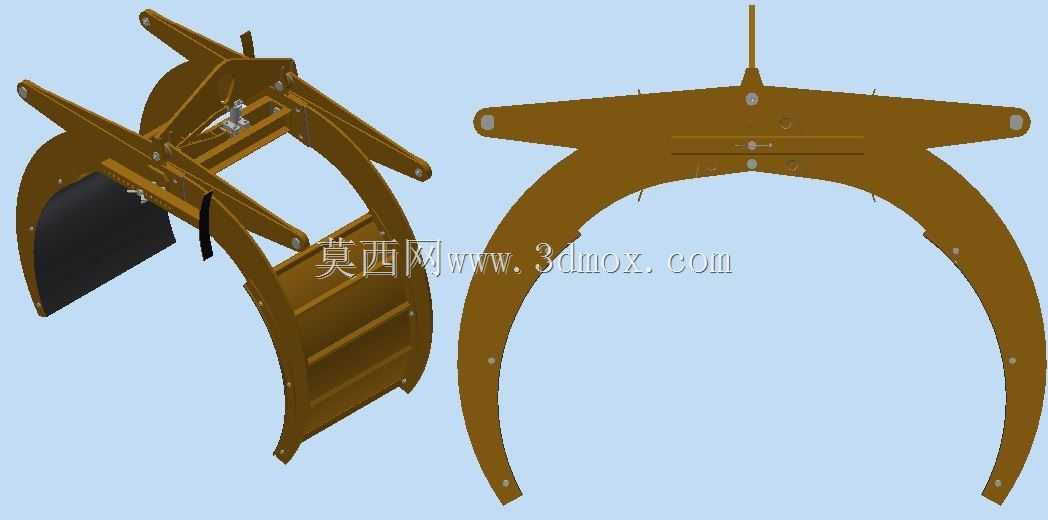

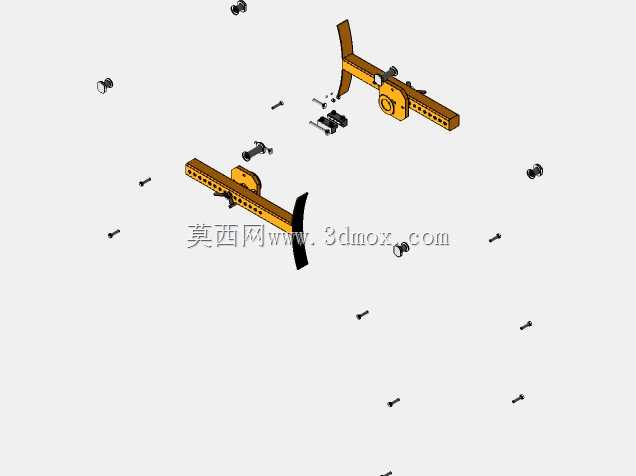

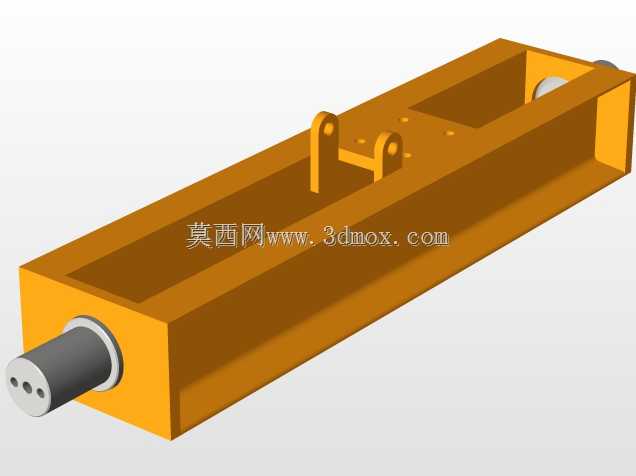

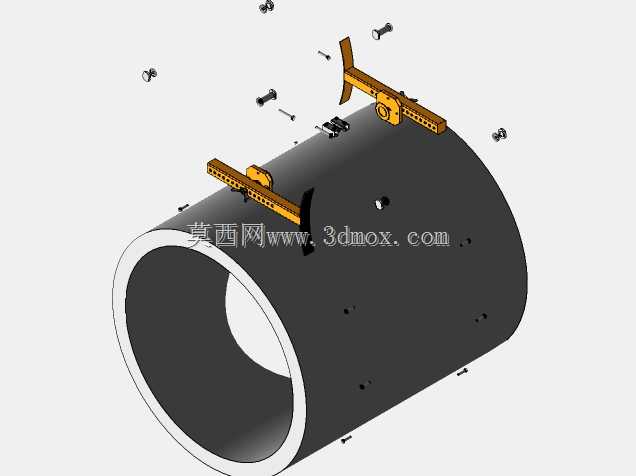

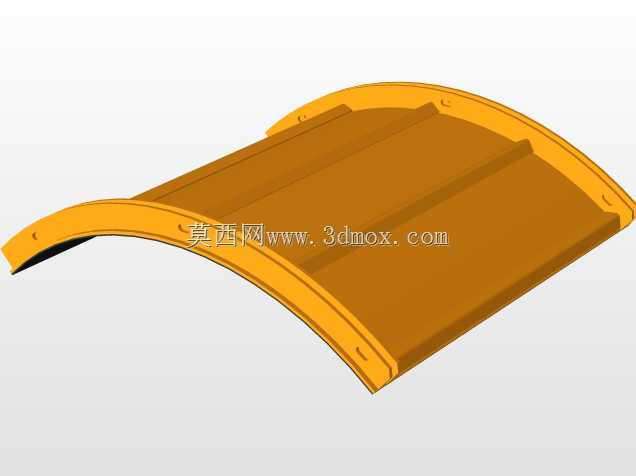

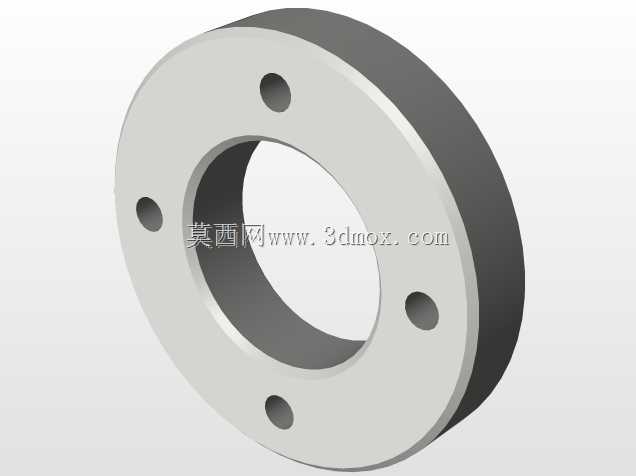

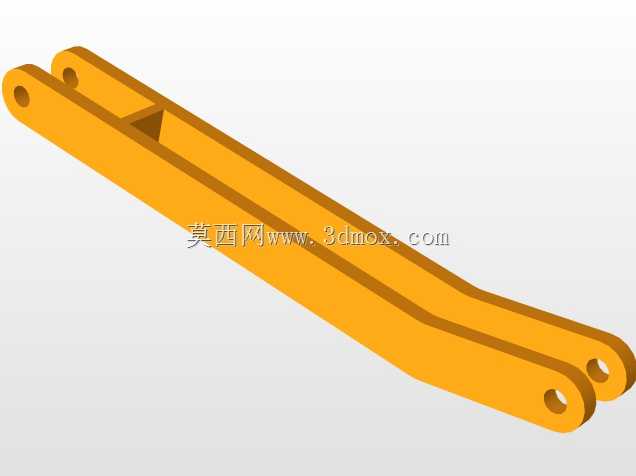

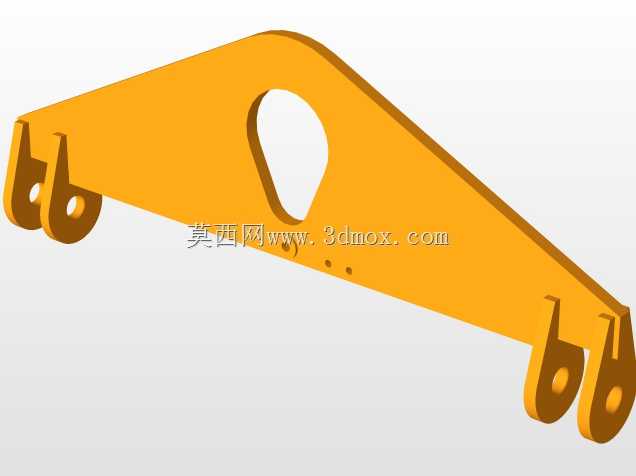

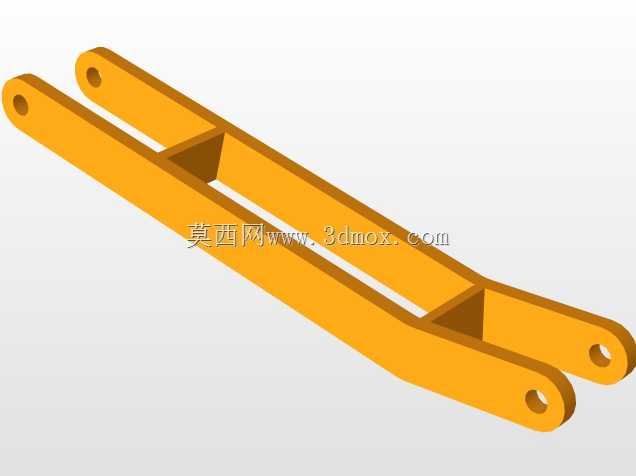

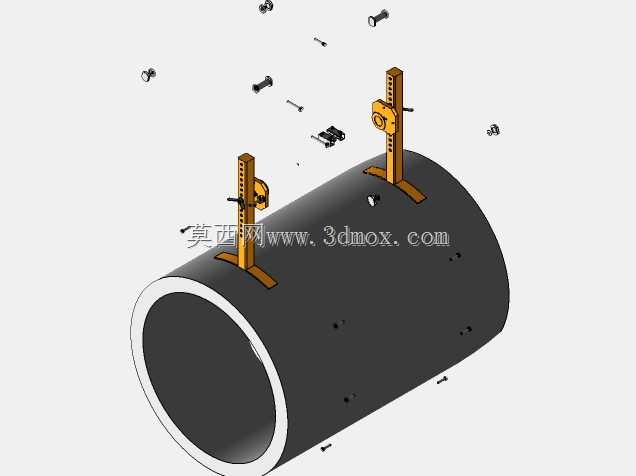

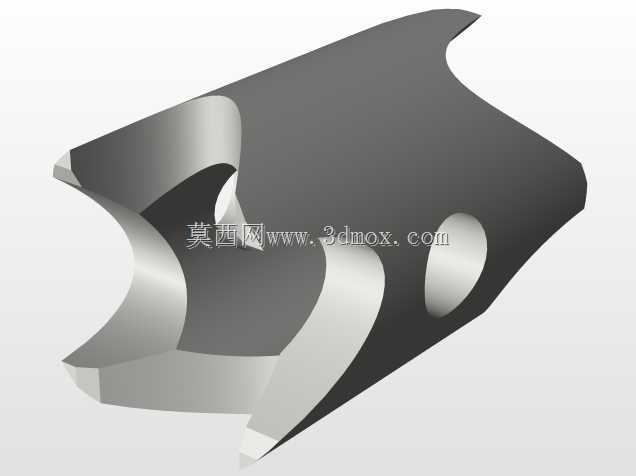

　　这款抱夹式管道升降机具，主要面向市政管网施工、油气长输管线铺设、大型工业管道预制场的管材转运与对接作业场景，解决大口径重型管道在吊装、移位、管口对位过程中，传统吊带捆绑易滑脱、易损伤管材防腐层、对位精度差的实际工程痛点。从结构设计逻辑来看，整套机具采用对称双弧面抱臂作为核心承载构件，弧面曲率匹配常规大口径工程管道的外圆轮廓，抱臂内侧预留有防滑缓冲衬垫的安装位，作业时通过上部铰接点的联动机构驱动两侧抱臂同步收合，能够在起吊过程中依靠管材自身重力形成自锁式夹持力，管径适配范围内无需额外配置锁紧销件，起吊升程中夹持力随载荷提升同步增大，从结构原理上避免松脱风险。上部的连接挂架采用标准吊耳接口设计，可直接匹配现场通用起重机、

　　挖掘机属具快换接头、工程叉车的吊具挂载端，无需额外制作过渡连接工装，挂架与抱臂铰接组的配合间隙经过公差优化，能够抵消起吊过程中管材的小幅摆动冲击，避免铰接点出现应力集中导致的结构变形。从安装边界与适配尺寸来看，这套结构的开合行程覆盖常规6s规格大口径工程管道的外径范围，抱臂完全张开状态下的外廓尺寸满足现场管材堆垛间距的作业要求，收合状态下的最小夹持直径适配同系列小规格厚壁管道，整体结构的重心经过配平设计，空载状态下挂点与机具重心重合，挂载后不会出现偏载歪扭的情况，方便作业人员快速对位挂接。机具的侧部设置有导向挡边结构，在抱臂收拢夹持管道时，挡边会先接触管道外圆完成初步导向定位，避免抱臂边缘磕碰管材端口，

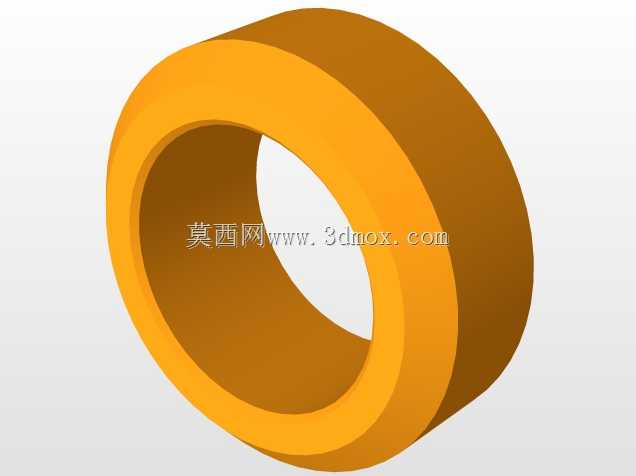

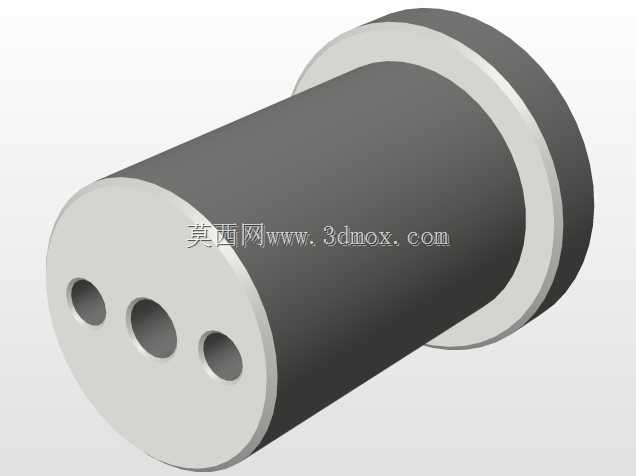

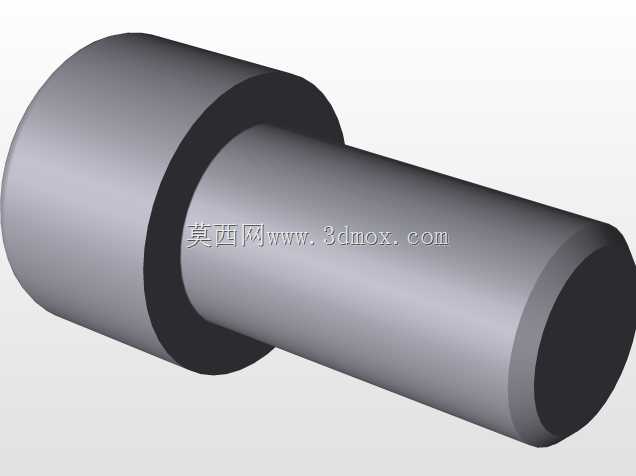

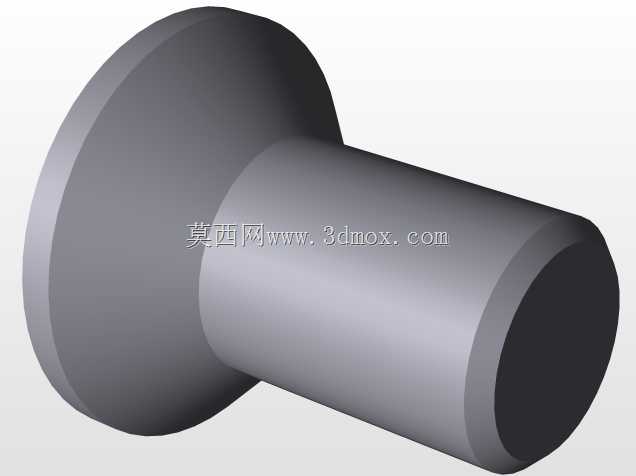

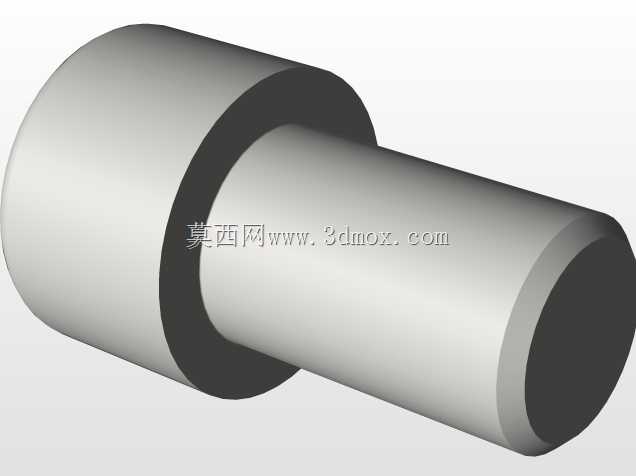

　　尤其适合带防腐涂层的玻璃钢管道、PE管道、衬塑钢管的吊装作业，不会对管材外覆层造成压痕或刮损。铰接转动副全部采用自润滑衬套设计，户外露天作业环境下无需频繁注油维护，能够适应工地多尘、多雨的复杂工况，整体承载结构采用等强度设计，在保证额定夹持载荷的前提下尽可能削减非承载区域的材料冗余，降低机具自身重量，减少起重设备的无效载荷消耗。在实际管线对接作业中，这套机具能够配合起吊设备完成管道的垂直升降、水平移位、管口微调对位的全流程操作，相比传统捆绑式吊装，作业效率可提升四成以上，同时降低作业人员在管口对位时的辅助操作风险，尤其适合长距离管线铺设中连续重复的管材吊装转运作业，结构上没有复杂的电控或液压元件，纯机械联动的结构形式故障率极低，工地现场即可完成常规的检修维护。
