六角头中空外螺纹连接紧固结构件

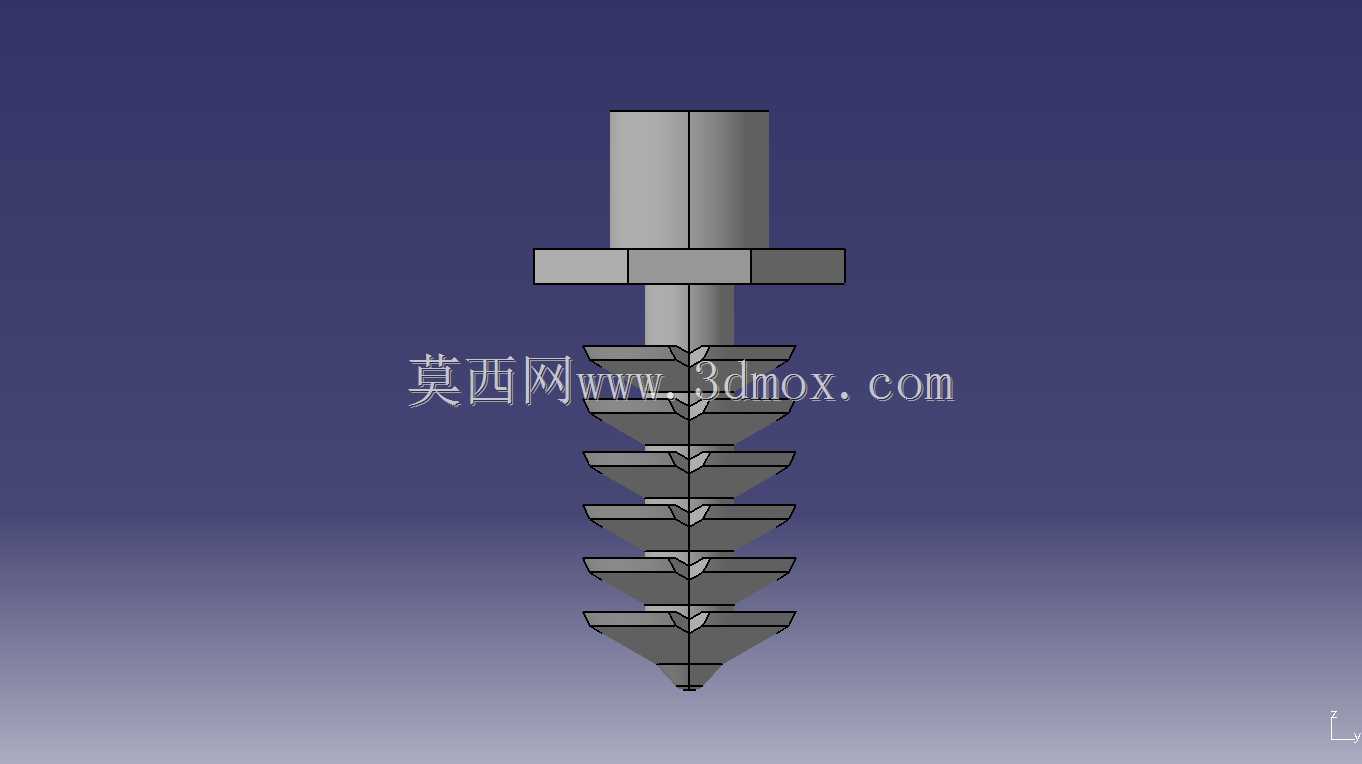

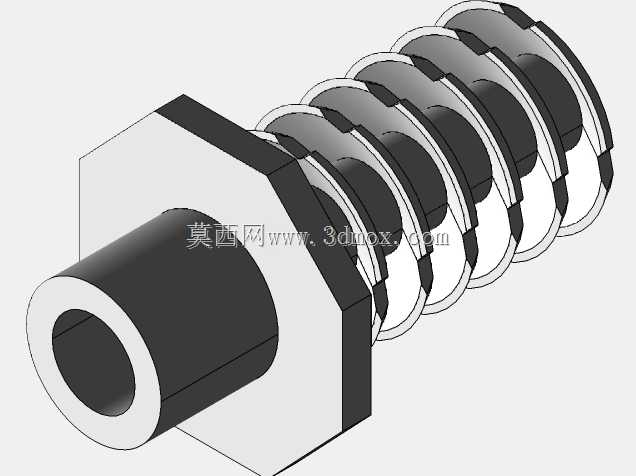

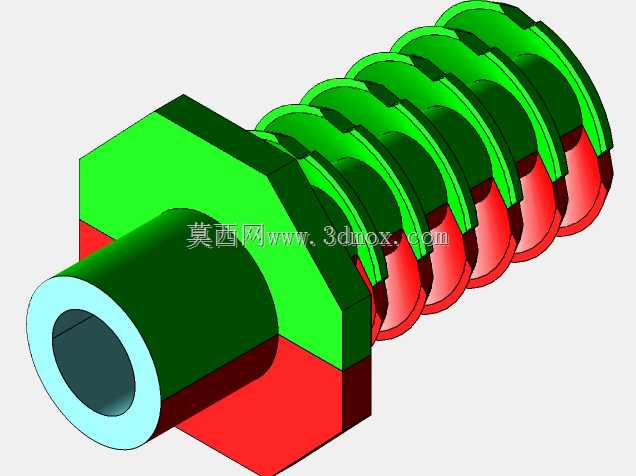

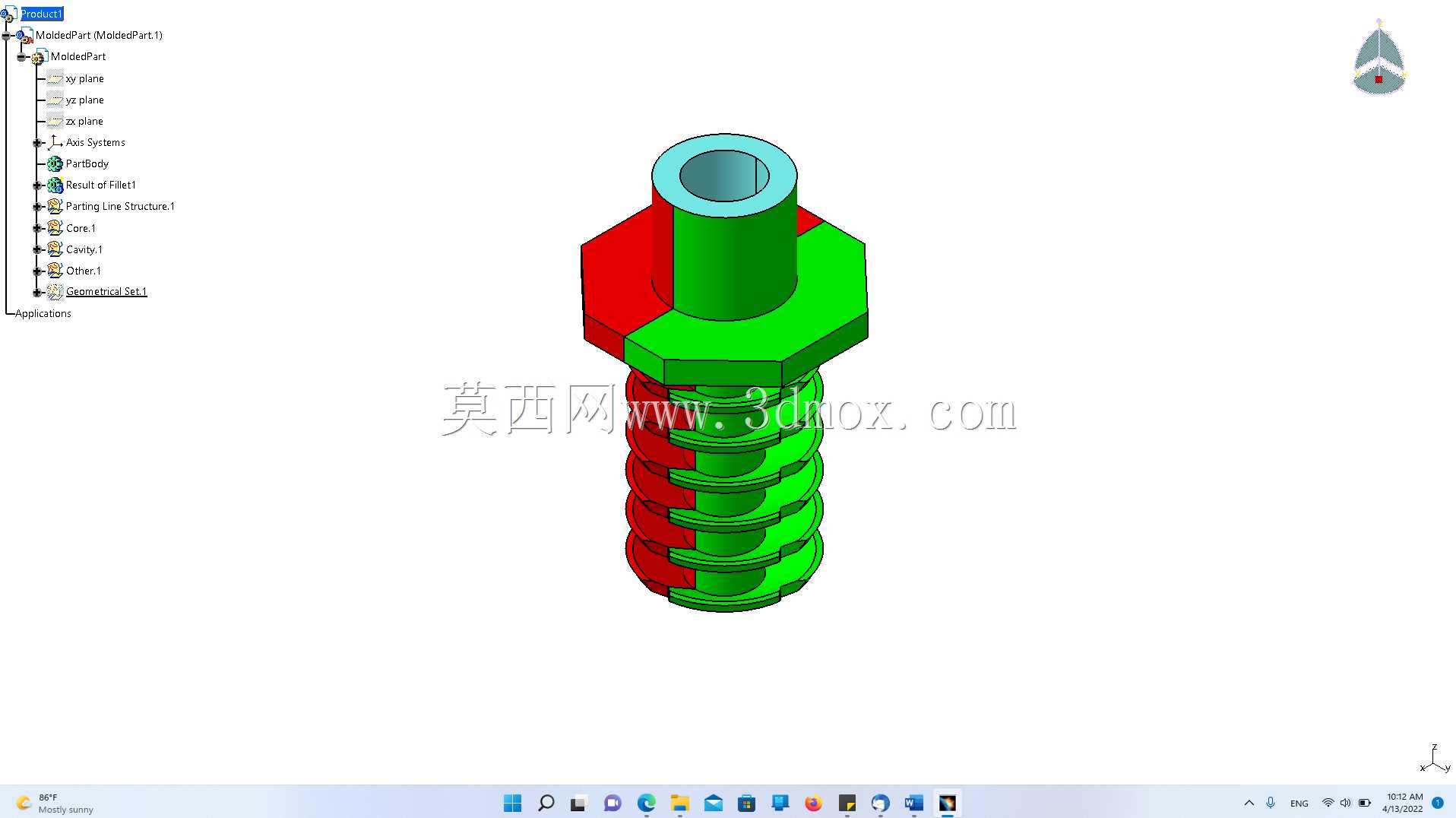

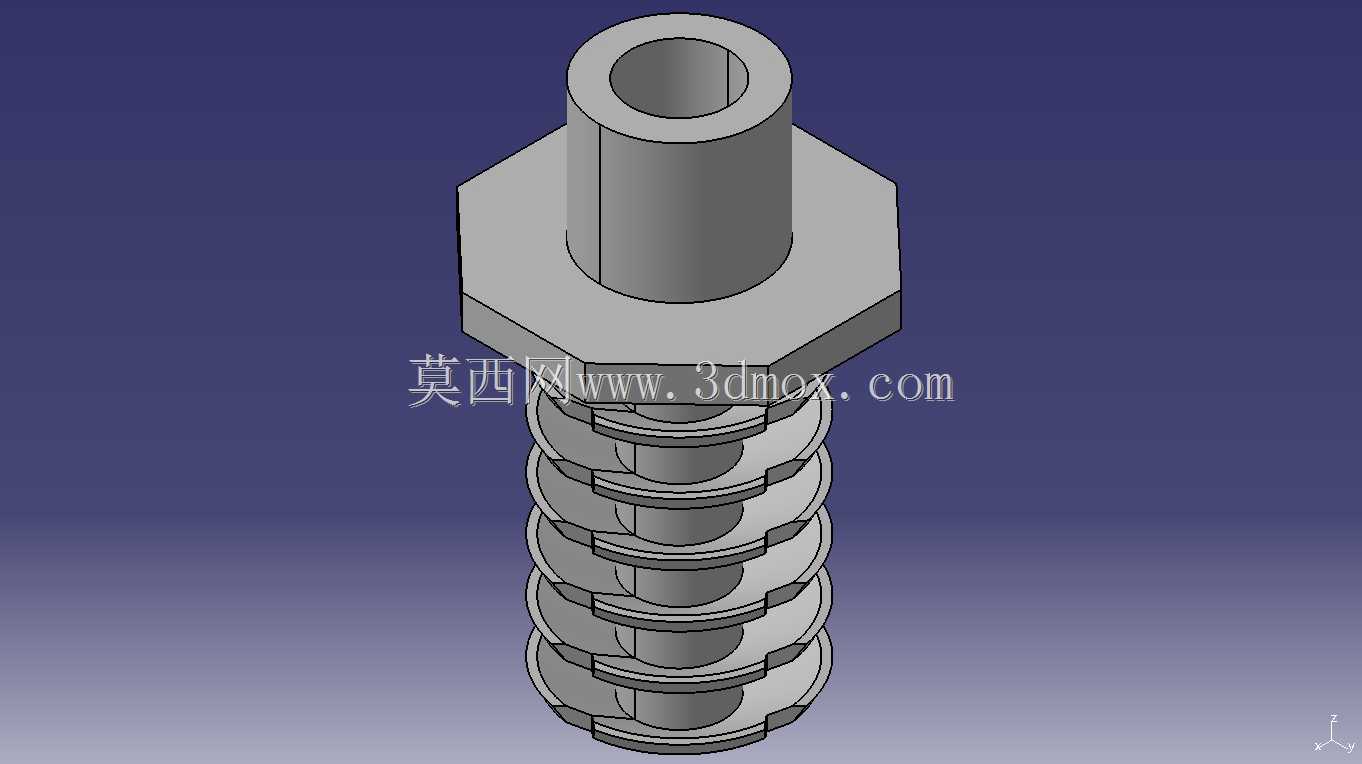

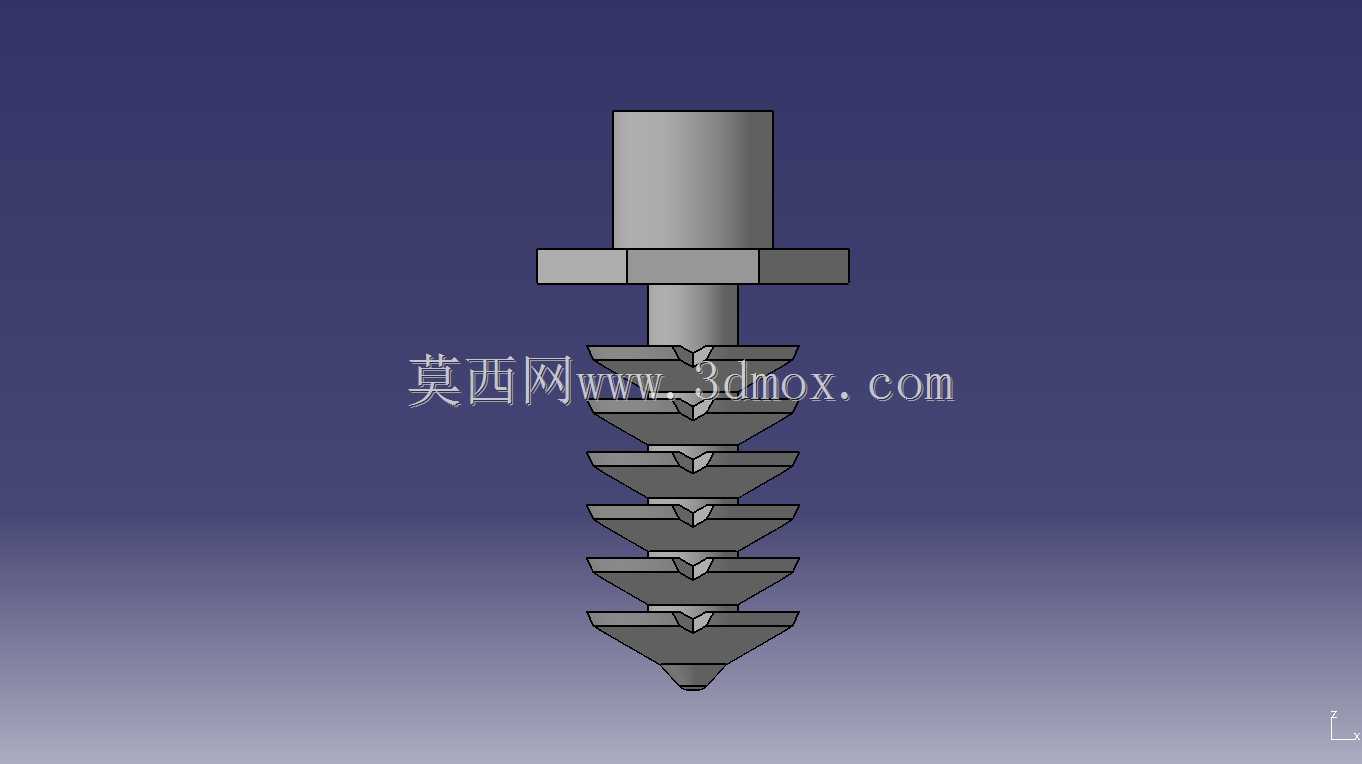

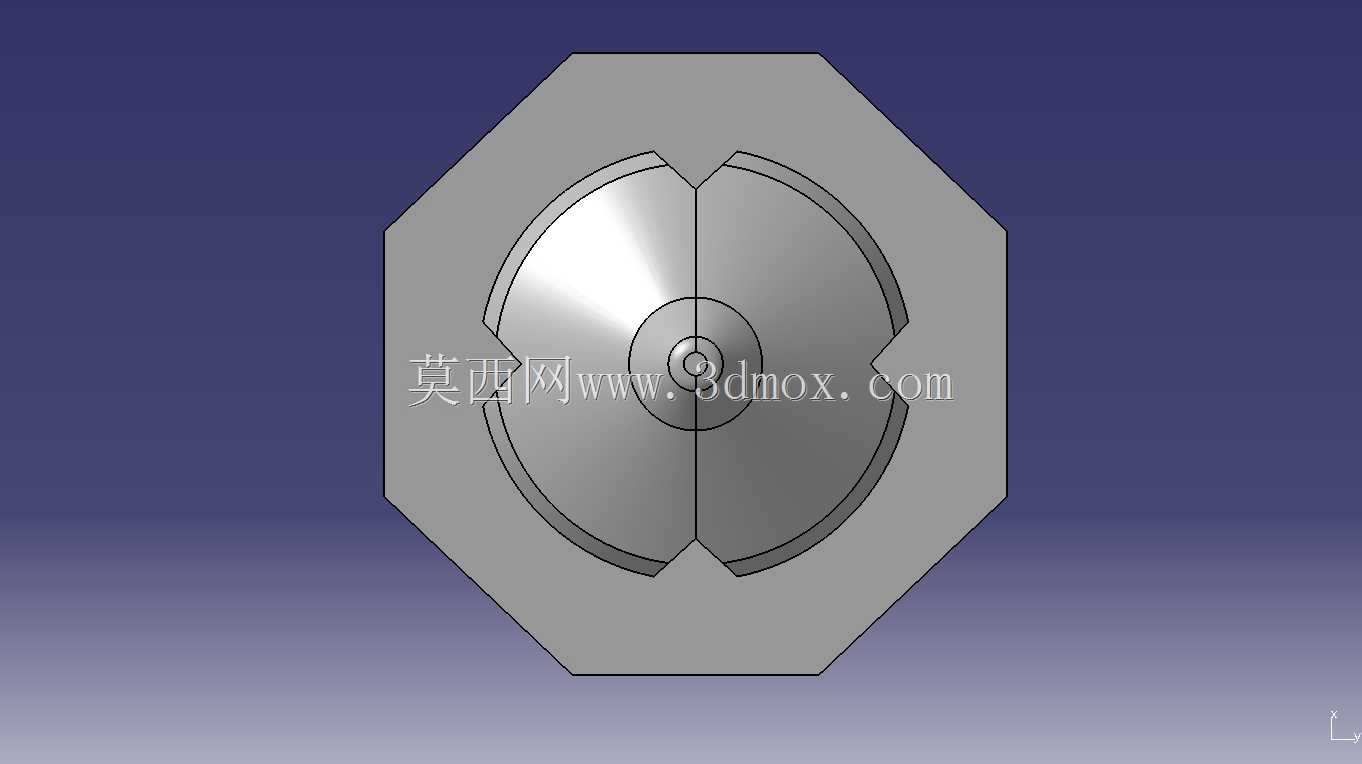

　　这类带六角头的中空外螺纹连接件，常应用在需要走通流体、线束或者穿装杆件的装配场景中，比如小型气动回路的接头基座、通讯设备内部线缆过孔的固定柱、小型液压支路的过渡连接位，相比实心螺栓，它能在完成两个构件锁紧固定的同时，预留出中心通腔完成介质或构件的穿设，减少装配空间的冗余占用。从结构设计来看，头部采用标准外六角构型，完全适配常规开口扳手、套筒的拧紧作业，不需要定制专用工装就能完成现场装拆，头部下端的六角承压面做了平整化处理，锁紧时能和被连接件表面形成足够的接触压强，避免长期受振动出现松脱移位。螺杆段采用等距外螺纹构型，螺纹牙型经过参数校核，牙侧间隙控制在合理范围，既能保证旋合过程的顺畅度，也能在额定锁紧力矩下提供足够的轴向锁紧力，

　　不会出现滑牙、脱扣的问题。中心的通孔沿零件轴向完全贯通，孔壁做了等壁厚设计，在保证整体结构强度满足额定载荷要求的前提下，尽可能扩大通腔的有效过流/过线直径，通孔靠近头部的一端做了微小的倒角处理，方便穿装管线或者对接其他管路接头时的导入，不会刮伤线缆外皮或者管路密封层。设计过程中需要重点管控几个安装边界尺寸：首先是六角头的对边宽度，要匹配对应规格扳手的夹持尺寸，同时要保证六角头外接圆直径小于安装位的沉孔孔径，避免头部无法沉入安装位；其次是螺纹段的有效旋合长度，要根据被连接件的总厚度匹配，保证旋合后露出2-3牙的螺纹长度，既不会因为旋合长度不足导致连接强度不够，也不会因为螺纹过长干涉另一侧的构件；还有中心通孔的内径公差，

　　要根据穿装对象的外径做匹配，如果走流体介质还要考虑通流面积对应的压损，避免通径过小造成介质流动阻力过大。另外螺杆末端做了轻微的收径导向处理，对准螺纹孔时不需要反复调整就能顺利旋入，提升现场装配的效率，零件整体的同轴度公差控制在合理范围，锁紧后不会出现偏斜，保证中心通孔和对接构件的同轴度，避免穿装的杆件或者管路出现别卡的问题。这类零件在通讯设备的射频模块固定、小型气动执行元件的气路连接、消费电子的内部结构锁紧场景中都有广泛应用，设计时不需要额外做复杂的表面处理，根据使用场景的防腐要求选择对应的基材即可，常规工况下采用普通碳钢做防锈处理就能满足使用要求，有轻量化需求的场景也可以换成铝合金材质，在保证强度的同时降低整体重量。
