L形正交传动100W无刷齿轮减速电机结构

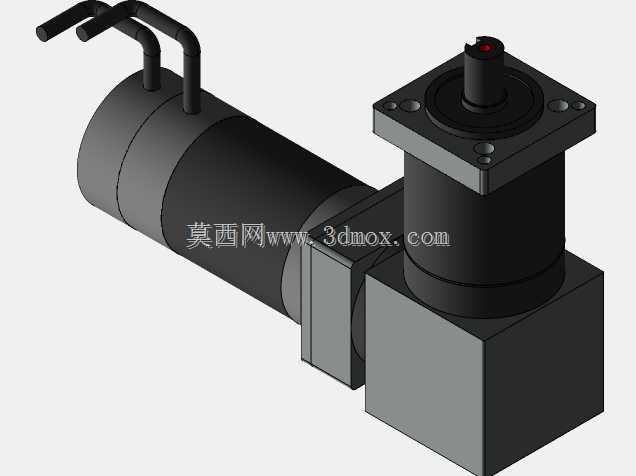

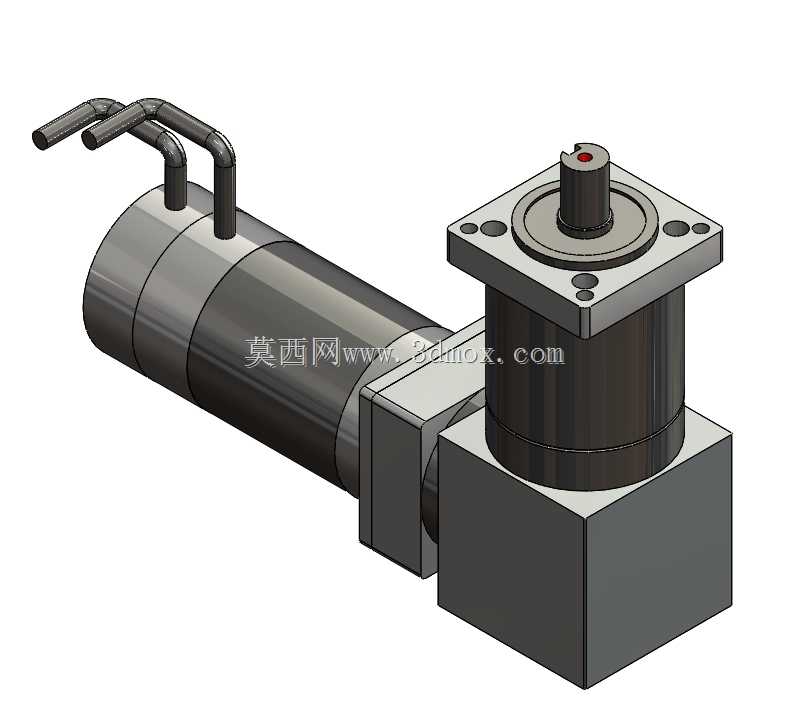

　　这款L形布局的齿轮传动无刷动力单元，核心解决狭小安装空间内的动力转向传输需求，在自动化输送线、小型智能AGV、精密检测工装、桌面级数控进给机构中应用广泛，尤其适配安装面受限、需要动力输入输出轴呈90度正交排布的设备场景。从结构设计逻辑来看，采用蜗轮蜗杆类L形齿轮啮合结构，将无刷电机的高速旋转输出通过齿轮副完成减速增扭，同时实现动力传输方向的90度转向，省去了额外加装转角传动箱的安装空间，整体集成度更高。设计阶段优先考虑了传动啮合的同轴度控制，壳体采用分体式拼接结构，加工时可分别保证轴承安装孔、齿轮腔、电机安装位的形位公差，装配时通过定位销完成壳体合模定位，避免齿轮啮合出现偏载导致的磨损加剧、传动噪音过大问题。

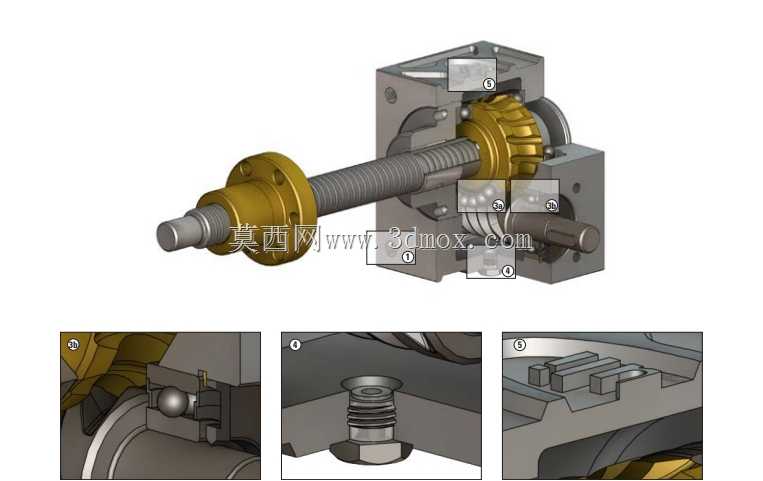

　　输出端采用带法兰的丝杆轴结构，可直接对接直线进给负载，也可根据使用场景更换为光轴输出适配旋转传动需求，轴端预留的卡簧槽、轴承位可直接匹配标准深沟球轴承安装，输出法兰的安装孔位采用等距圆周排布，适配常见的设备安装面板固定需求。齿轮副的润滑腔在壳体内部做了密封槽设计，可填充润滑脂实现长期免维护传动，端盖处的密封结构可避免润滑脂泄漏，同时阻挡外界粉尘进入啮合区域，适配一般工业车间的使用环境。安装边界上，整体壳体为方正的立方体结构，侧边电机安装位突出尺寸控制在紧凑范围内，输出轴伸出长度可根据安装需求做适配调整，安装固定孔位分布在壳体四个边角，可直接从外侧穿入螺栓完成固定，不需要额外设计转接安装板。结构细节上，齿轮与轴的连接采用平键传递扭矩，

　　避免大扭矩输出时出现齿轮与轴的相对滑动，轴承位的轴肩高度经过核算，既保证轴承内圈的定位可靠，又不会出现应力集中导致的轴肩断裂问题，尾部的轴承端盖可调整轴承游隙，长期使用出现磨损后可通过调整端盖压紧量补偿间隙，维持传动精度。这类集成式减速动力单元相比分体式电机加转角减速器的组合，整体重量更轻，传动链更短，反向背隙更容易控制，在需要频繁正反转、精准进给的小型自动化设备中，能有效减少传动累积误差，提升设备运行的稳定性。
