机加工用钻孔攻丝组合工装夹具

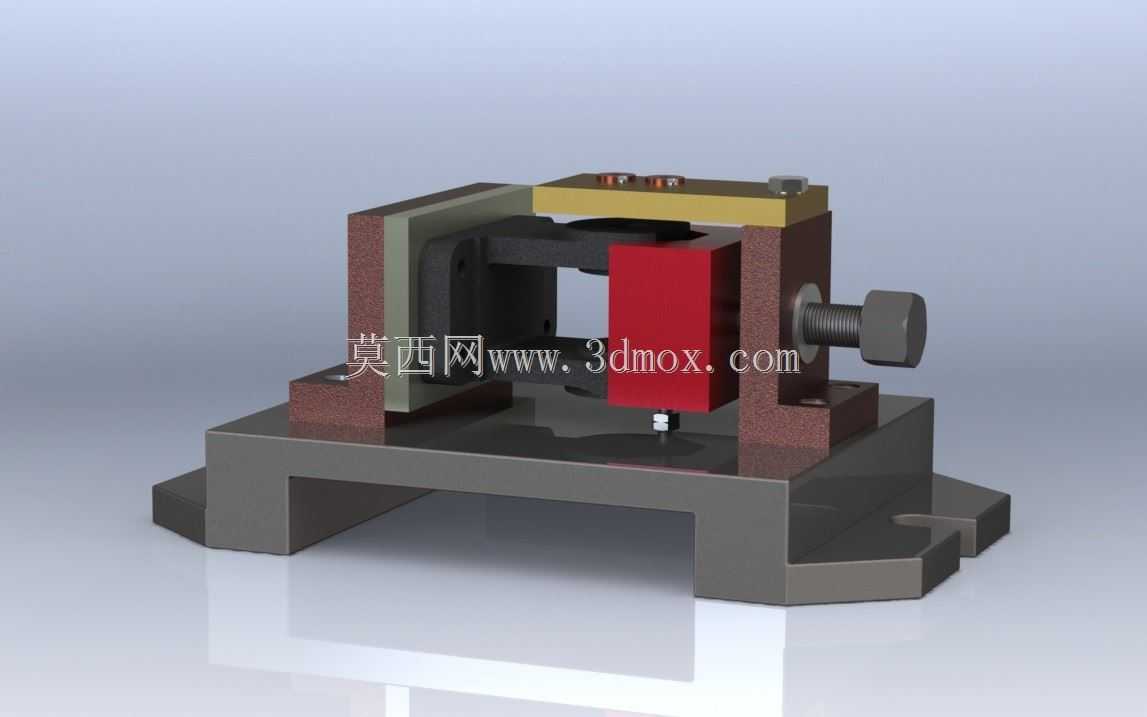

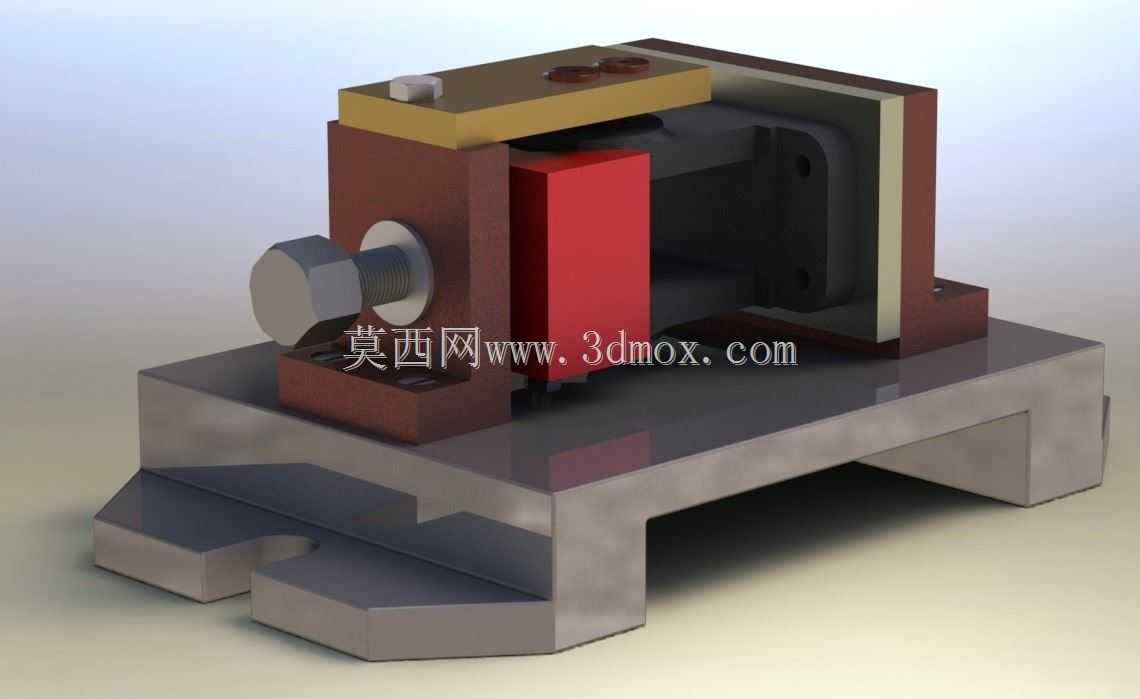

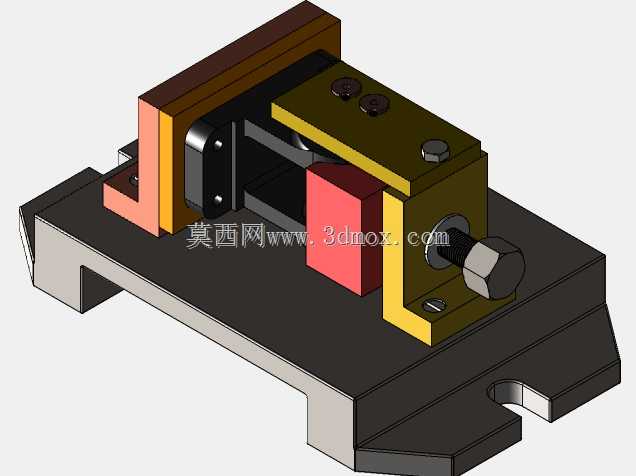

　　这套钻孔攻丝组合夹具，主要适配中小批量机加工生产场景，针对通讯类小型结构件、五金块状零件的钻孔、攻丝两道工序的装夹需求设计，可直接安装在普通钻床、台式攻丝机的工作台面上，也可适配小型加工中心的工位装夹，替代传统通用台虎钳装夹找正耗时、定位精度不稳定的问题。从结构设计来看，夹具采用整体式铸造底座，底座底部预留了与机床工作台T型槽匹配的安装凸台与避让缺口，安装时无需额外制作过渡垫板，可直接通过T型螺栓完成固定，底座的安装边界尺寸适配多数中小型钻床的工作台行程，不会出现超出行程无法加工的情况。夹具的定位单元采用三面靠紧的定位逻辑，固定侧定位块与底座一体加工，保证定位基准的刚性，活动侧采用螺杆驱动的夹紧块，夹紧块端面做了防滑齿纹处理，

　　夹紧行程可覆盖边长20mm至80mm的块状类零件，针对不同厚度的工件，顶部设置了可调节的压板结构，可在工件钻孔、攻丝时限制Z向窜动，避免加工过程中工件被刀具带起造成报废。设计时特意将钻孔与攻丝的定位基准统一，工件一次装夹即可完成两道工序的加工，无需二次装夹找正，能有效减少工序间的定位误差，提升孔位与螺纹的位置精度，同时缩短单件装夹的辅助时间。夹具的排屑空间做了针对性优化，底座中间预留了贯通的排屑槽，加工产生的铁屑可直接从槽内排出，不会堆积在定位面上影响后续工件的定位精度，夹紧螺杆处设置了防尘挡片，可阻挡铁屑进入螺纹副造成螺杆卡滞，延长夹具的维护周期。在实际生产应用中，这类组合夹具特别适合多品种小批量的零件加工，

　　无需针对单一零件制作专用夹具，通过调整夹紧块的位置与顶部压板的高度，即可适配不同外形尺寸的块状零件，大幅降低工装制作成本，同时装夹操作简单，普通操作工经过简单培训即可完成装夹操作，无需专业工装调整人员配合。夹具的各运动部件均做了润滑注油孔设计，日常维护时只需定期向螺杆、导向面注入润滑脂即可保证动作顺畅，整体结构刚性充足，在高速钢钻头、丝锥的常规切削参数下，不会出现夹具颤振导致的孔壁粗糙、螺纹烂牙的问题，可稳定保证IT8级左右的孔位精度，满足多数通讯结构件、通用五金零件的加工精度要求。
