磨床加工用双工位弹簧压紧夹具结构

　　这套夹具主要适配平面磨床的小件批量加工场景，针对异形薄壁工件磨削时易变形、装夹找正耗时久的痛点设计，在小型机械加工车间、模具配件加工工段的应用十分普遍。日常加工中，遇到需要保证上下平面平行度的块状、板类零件，或是需要磨削基准面的小型焊接组件时，普通平口钳的夹持力集中易导致工件变形，磁吸工作台又无法固定非导磁材质工件，这套夹具刚好填补了这类装夹需求的空白。

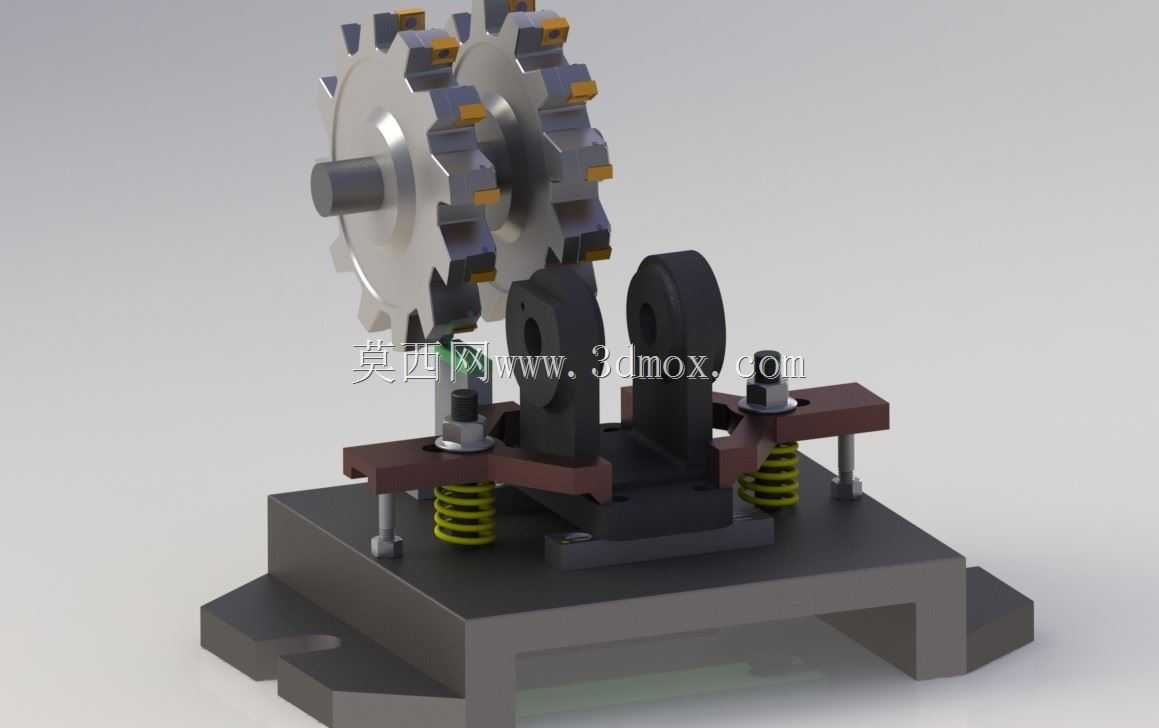

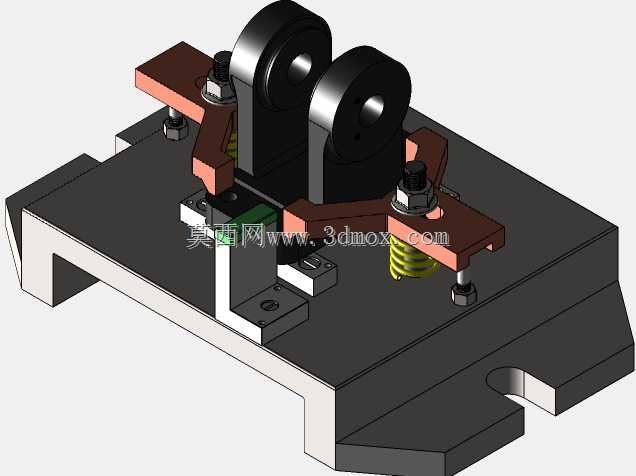

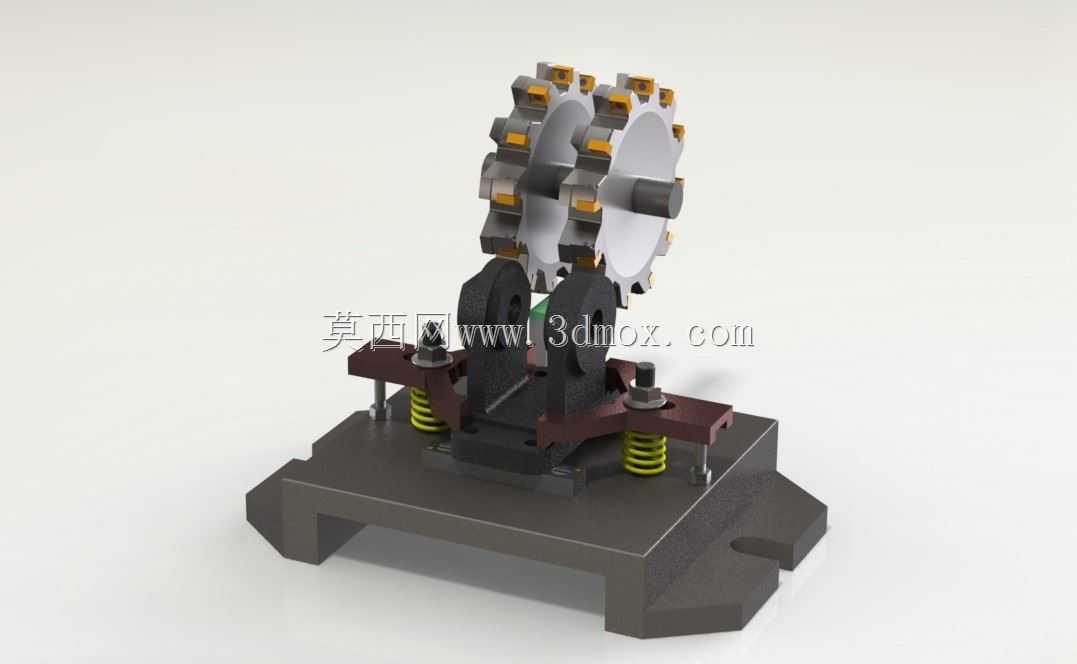

　　从结构设计逻辑来看，底座采用带定位缺口的槽型结构，底部的凸台可直接嵌入磨床工作台的标准T型槽内，无需额外打表找正就能快速完成夹具自身的定位固定，底座上平面经过精磨处理，平面度控制在0.01mm以内，为工件提供稳定的定位基准。两个立式支座为工件侧向定位提供支撑，支座上的安装孔可根据工件尺寸更换不同厚度的定位挡块，适配一定尺寸范围内的工件装夹需求。

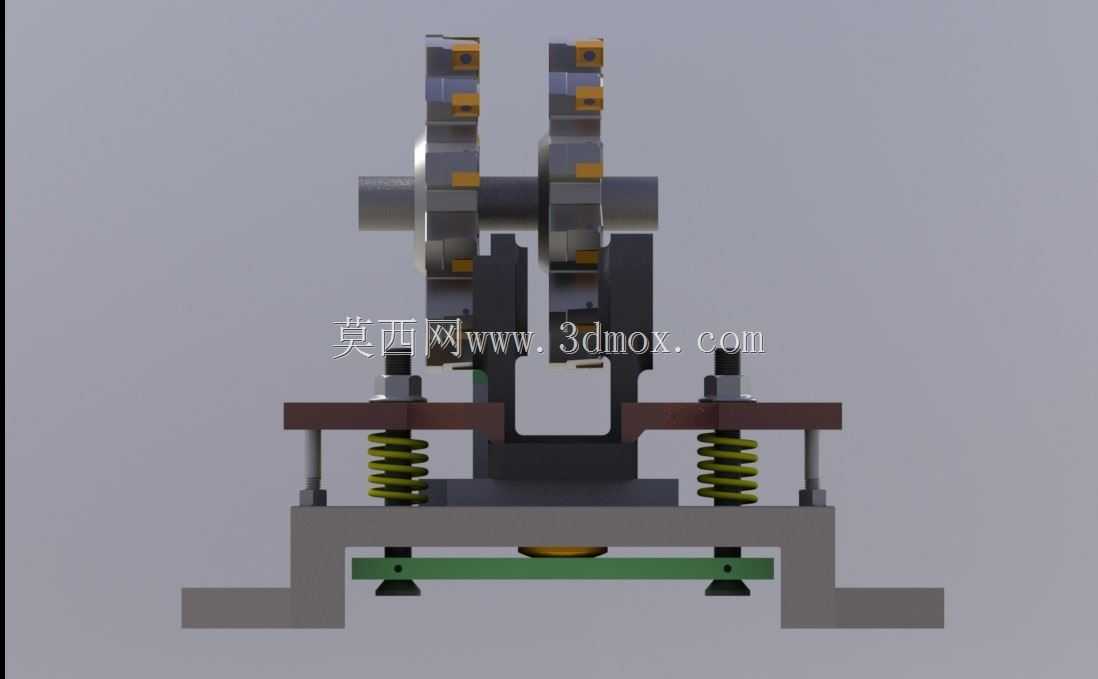

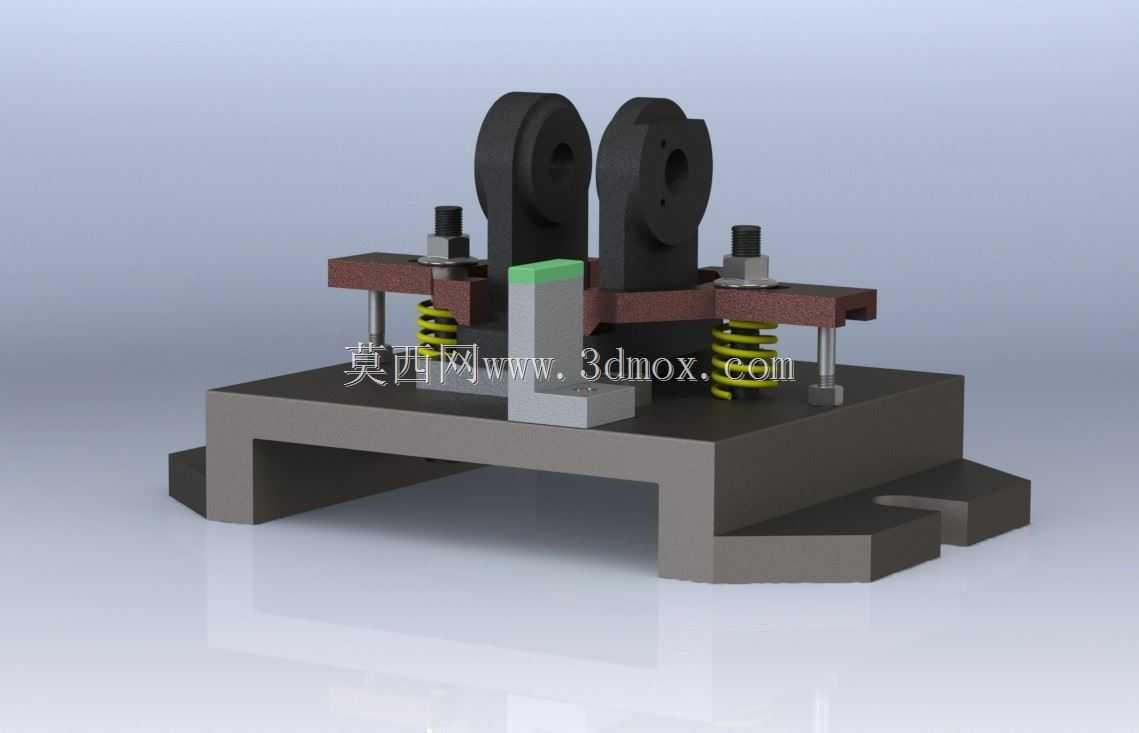

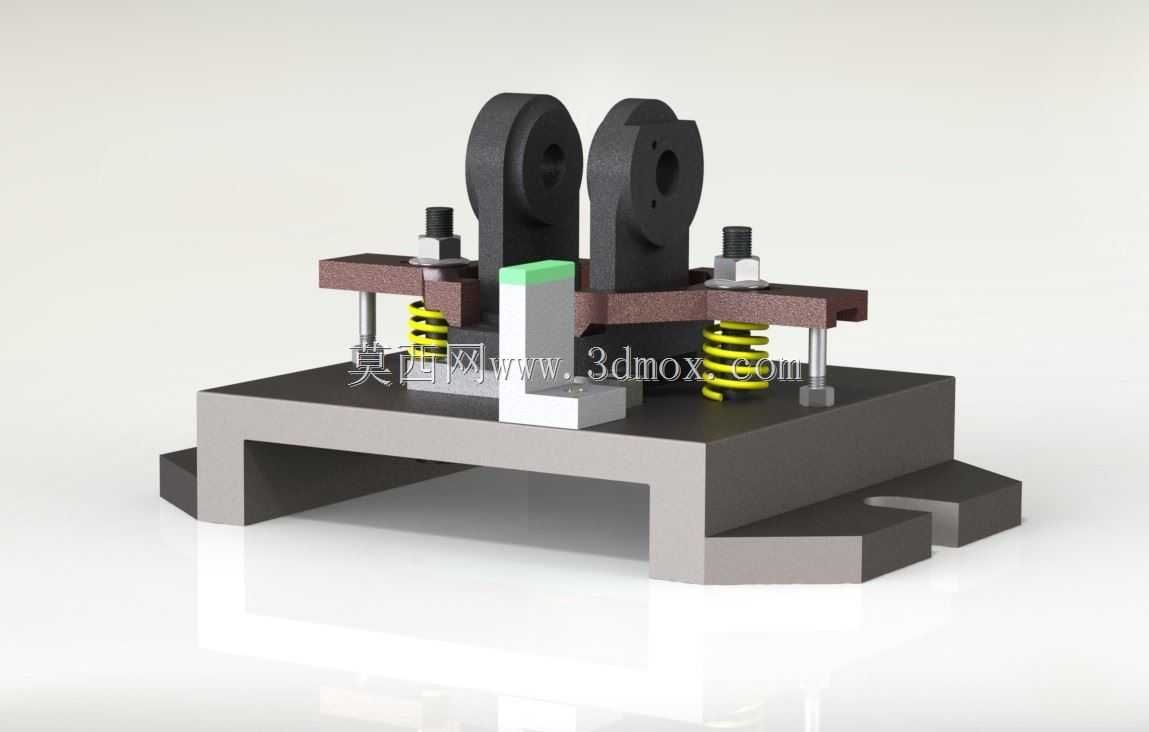

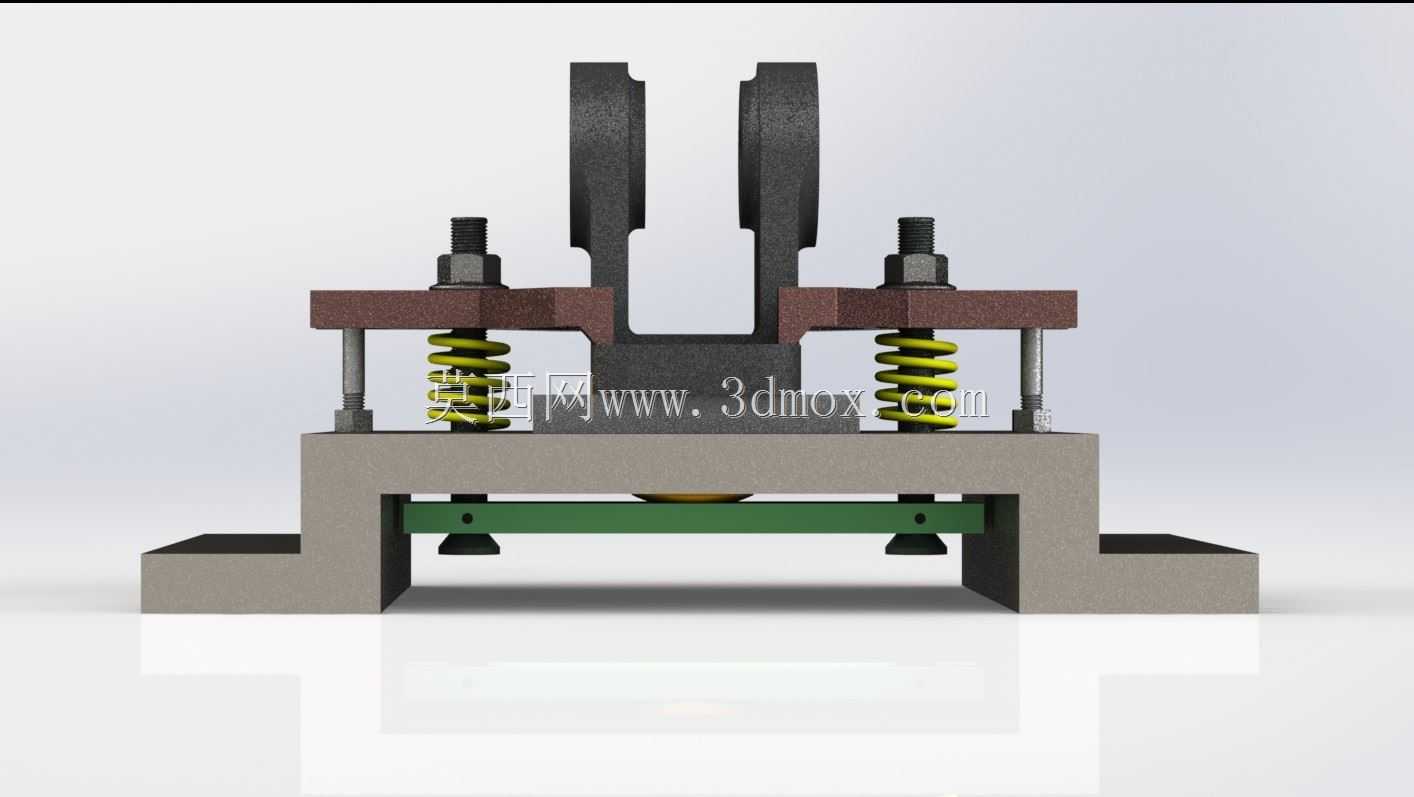

　　压紧单元采用弹簧预紧加螺栓锁紧的组合结构，区别于传统刚性螺栓直接压紧的方式，弹簧可提供均匀的弹性压紧力，避免磨削过程中因切削力波动导致的工件翘起，同时能抵消部分磨削热带来的工件微量形变，防止工件装夹变形。压紧横梁采用跨接式设计，两端的导向柱可沿支座上的导孔上下滑动，保证压紧过程中横梁始终保持水平，不会出现偏压导致的工件移位。中间的定位挡块做了加高处理，可对工件的内侧端面做精准定位，挡块顶部的绿色标识层为耐磨树脂材质，避免硬接触刮伤工件已加工表面。

　　安装边界方面，夹具整体底座的长宽尺寸适配多数中小型平面磨床的工作台行程，安装时无需对原有磨床工作台做改造，通过T型螺栓即可完成固定，压紧行程可覆盖10-50mm厚度的工件装夹，单次装夹可同时固定两个同规格工件，配合磨床的自动进给行程可实现双工位连续加工，大幅减少单件装夹的辅助时间。日常使用中，可根据工件的材质和磨削进给量调整弹簧的预压缩量，磨削硬质合金工件时可加大预紧力保证装夹刚性，磨削薄铜片、铝片等软质工件时可减小预紧力避免夹伤工件表面。夹具的所有滑动配合面均做了淬火处理，硬度达到HRC55以上，长期使用下不会出现磨损导致的定位精度下降，维护时仅需定期在导向柱表面涂抹少量润滑脂即可保证动作顺畅。
