带安全防护围栏的回转式车削加工工装

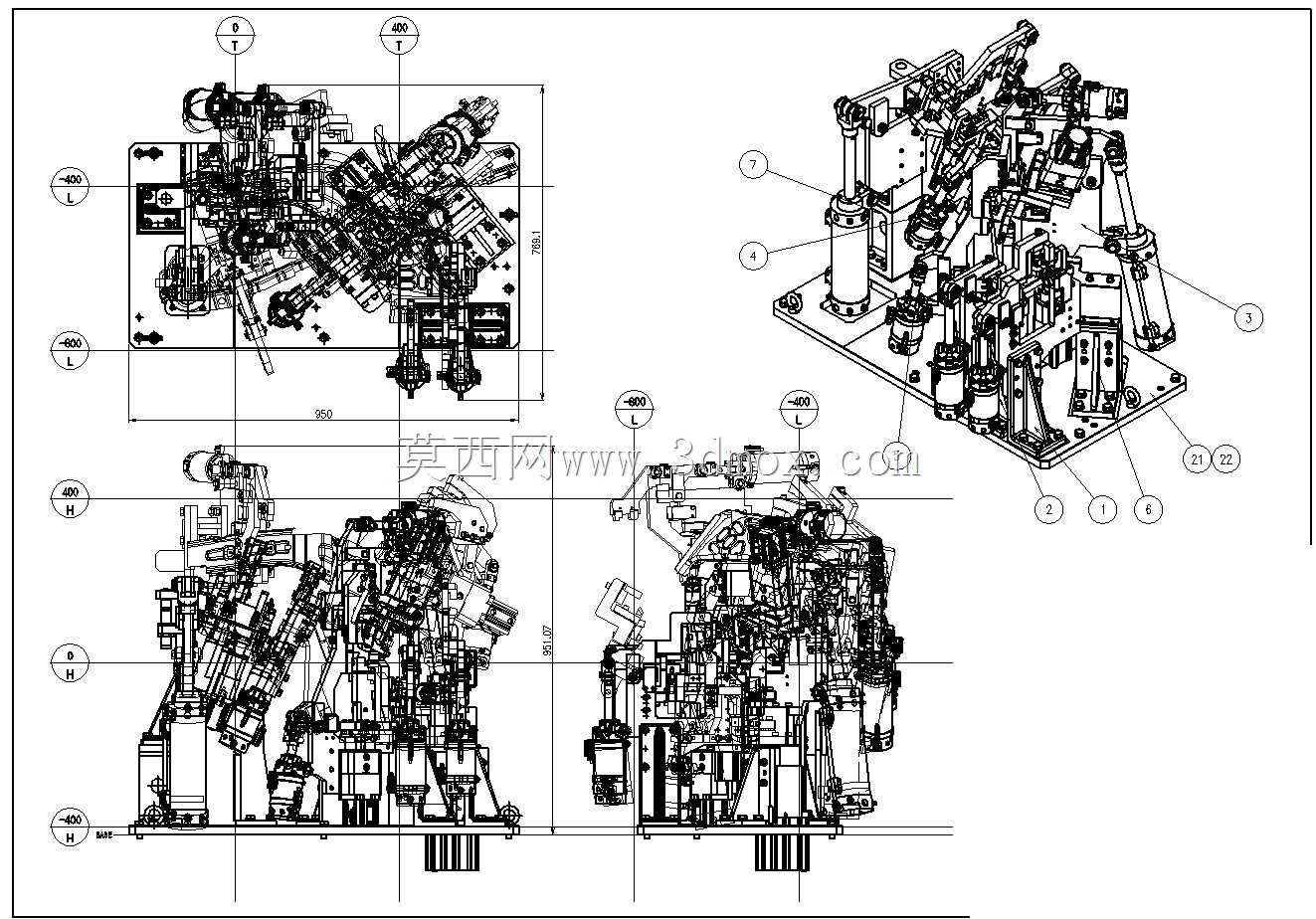

　　这套回转式车削加工工装，主要面向多工序连续车削作业场景设计，适配中小尺寸盘类、轴类零件的批量加工需求，可直接对接数控车床上下料工位，替代传统单工位手动装夹模式，压缩工序间工件转运、重复装夹的辅助时长。整套工装采用圆形回转台作为核心承载基体，沿回转台圆周方向均匀分布多组装夹工位，每个工位配套独立的工件定位基准与夹紧机构，可根据待加工零件的外形特征更换定位块、压头组件，无需改动整体基座结构即可适配不同规格的工件装夹需求，定位面的形位公差控制在0.02mm以内，夹紧力可通过气动回路单独调节，避免薄壁类工件装夹变形。

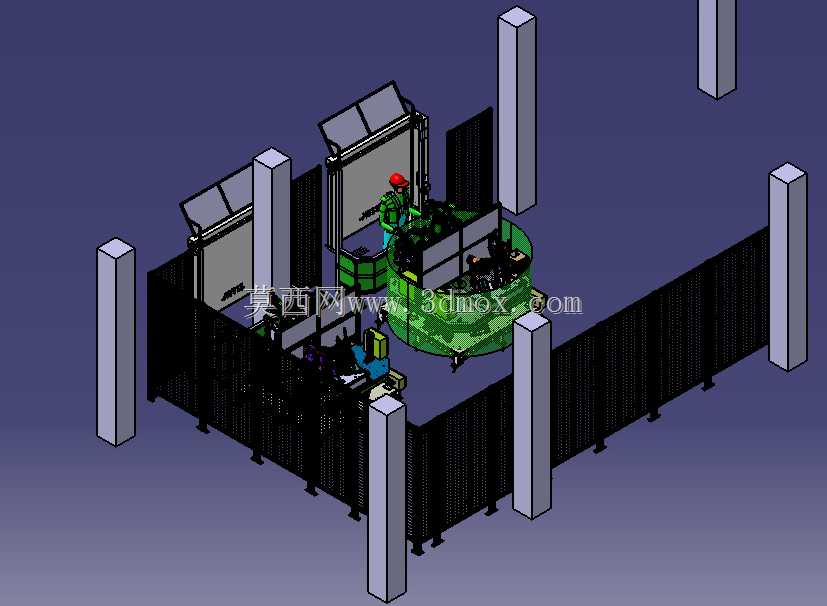

　　工装外围设置铝型材框架搭配黑色防护网组成的安全围栏，围栏高度匹配现场操作人员的站立作业视线高度，在上下料操作位预留安全光栅安装位，可直接接入设备安全回路，当人员肢体误入加工区域时可立即触发停机信号，避免回转动作或加工飞溅物造成安全隐患。围栏立柱采用标准4040铝型材搭建，底部通过膨胀螺栓与车间地面固定，安装时需保证围栏整体与回转台外缘的安全间隙不小于150mm，防止回转过程中工装部件与围栏发生剐蹭。

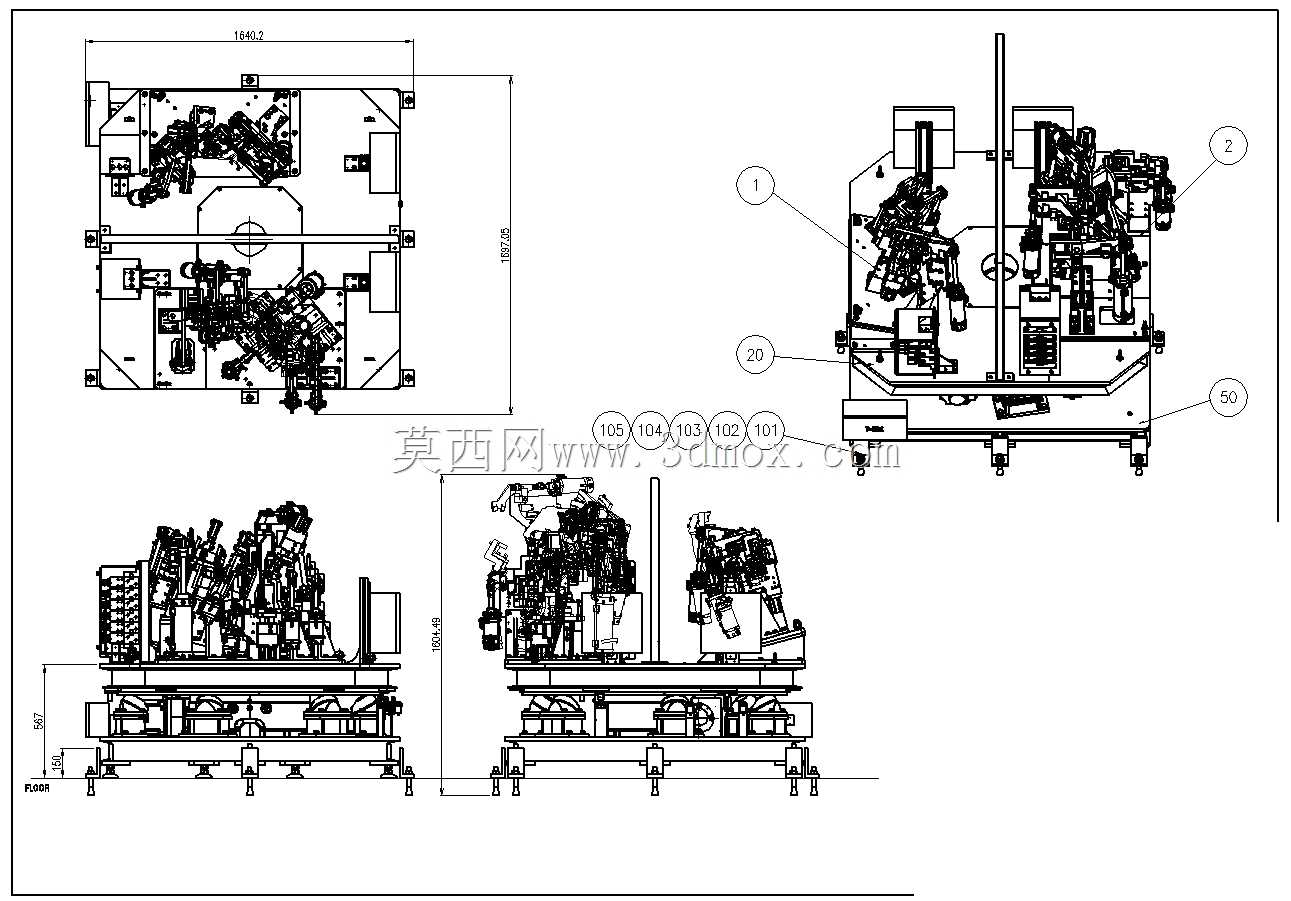

　　设计过程中优先考虑了工位动作的节拍匹配，回转台的分度精度控制在±15角秒以内，每个工位旋转至加工位时可自动完成锁止，保证车削过程中工装的整体刚性，避免切削振动影响工件加工表面质量。上下料工位设置在围栏外侧的操作区域，操作人员无需进入围栏内部即可完成工件的装卸作业，配合工位旁的操作按钮盒可实现单步动作调试与自动循环运行的切换。工装整体的安装边界需预留至少800mm的周边维护空间，方便后期对夹紧气缸、回转驱动组件进行日常检修与易损件更换，回转台底部的驱动单元采用下沉式安装结构，可有效降低工装整体重心，减少高速回转时的整机晃动量。

　　针对车削加工过程中的切屑飞溅问题，工装在加工工位侧配套设置可调节的挡屑板，挡屑板角度可根据刀具切削位置灵活调整，引导切屑落入下方的排屑槽内，避免切屑堆积在回转台表面影响工位分度精度。每个装夹工位的定位基准面都设计了可拆卸的耐磨衬板，衬板采用淬火钢材质制作，长期使用磨损后可快速更换，无需对整个工位基座进行修复，降低后期维护成本。
