四工位多孔加工专用钻模夹具结构

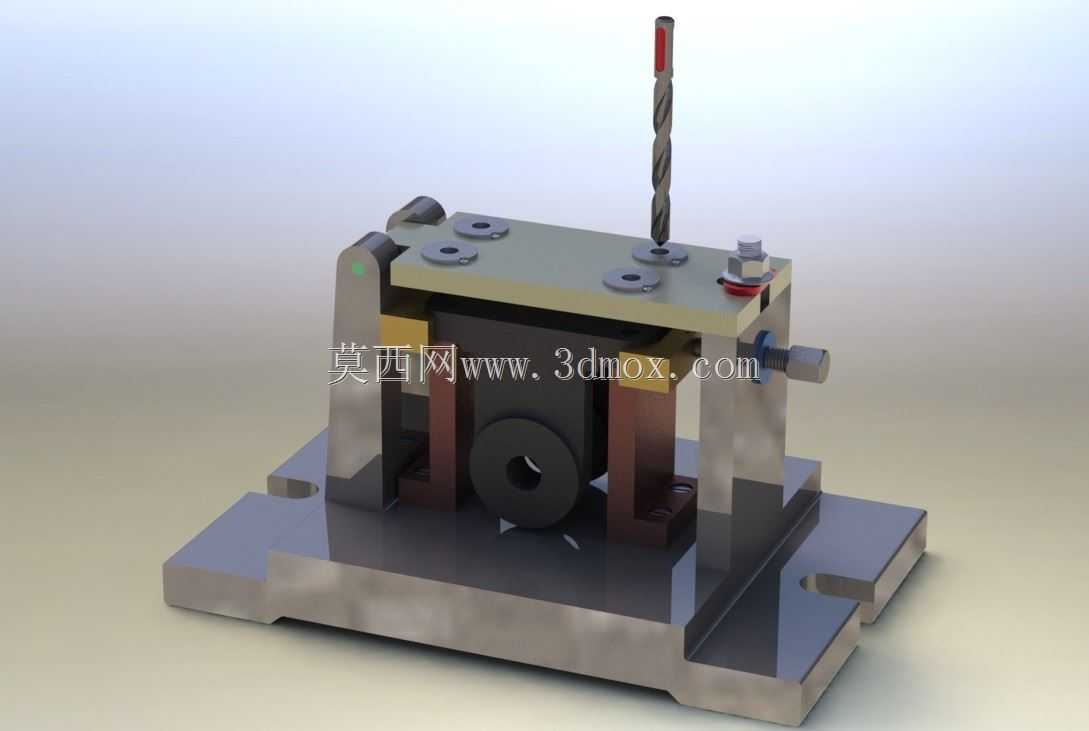

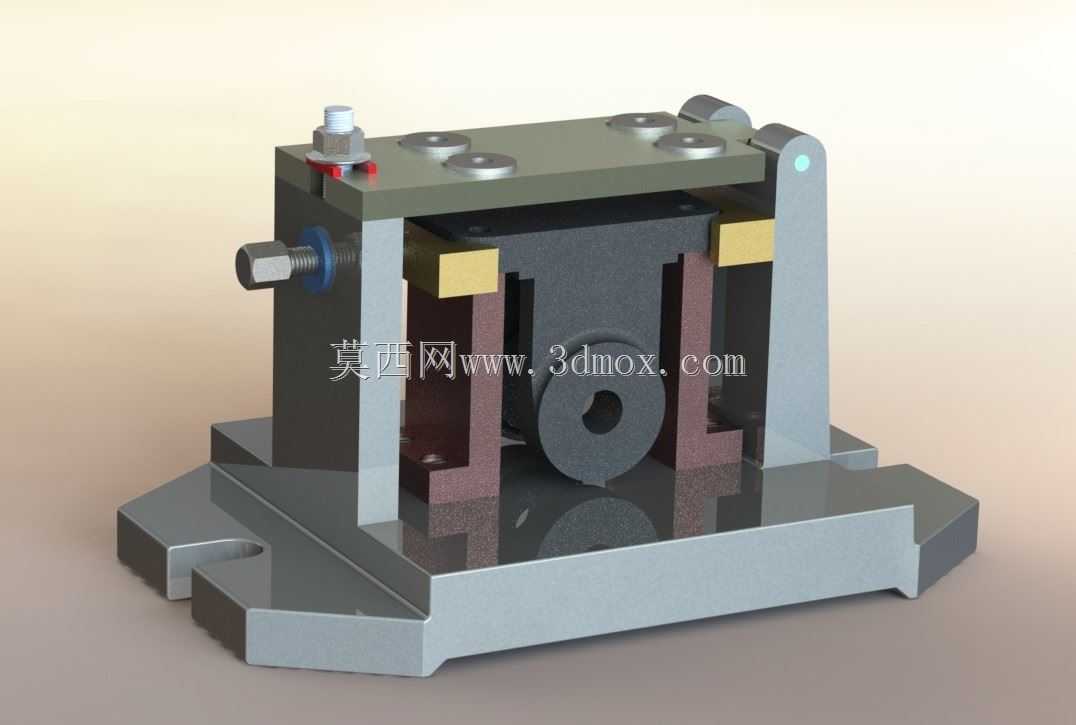

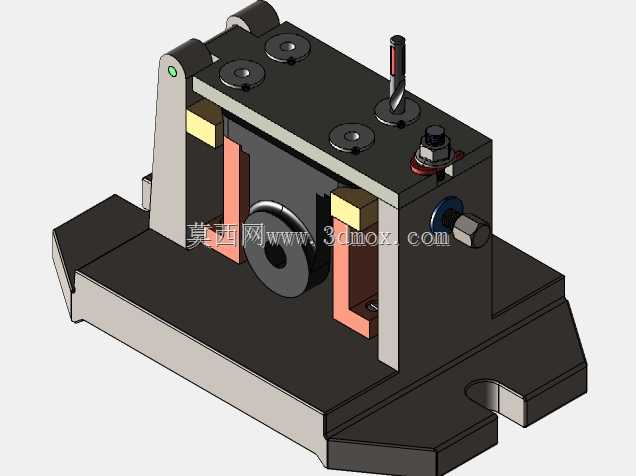

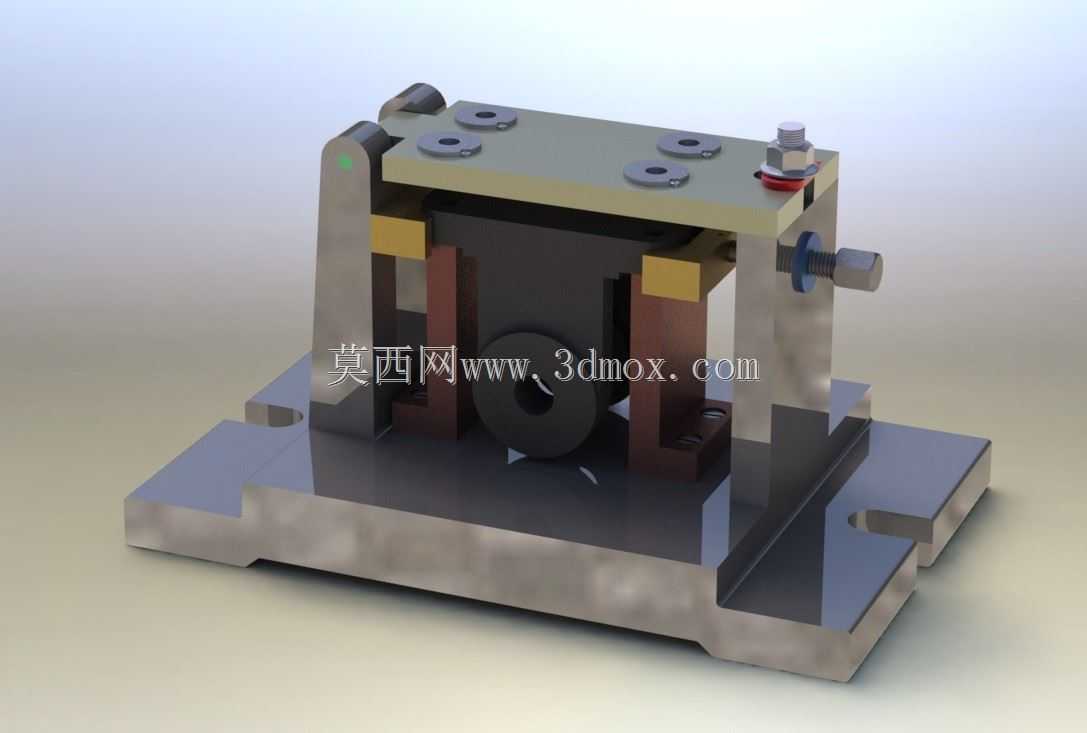

　　在批量零件的孔系加工场景中，普通划线钻孔的方式很难稳定保证孔位精度，尤其是同批次零件上多个平行孔的位置度、孔轴线与安装基准的垂直度要求，往往需要借助专用钻模来完成工序加工，这套钻模结构正是针对小型块状零件的四孔同步钻削工序设计，直接适配台式钻床的工作台安装接口，无需额外改造设备即可投入使用。整套夹具采用分体式装配结构，底部为带安装槽的铸铁基座，基座上通过螺栓固定两组立式支撑立板，立板顶部承托带钻套孔的定位模板，模板上预设四个与待加工孔位完全对应的钻套安装孔，压入标准快换钻套后即可引导钻头完成进给，避免钻头入钻时出现偏摆，同时能抵消钻削过程中的径向切削力，保证孔壁的直线度。夹具的夹紧机构采用侧推式螺旋夹紧结构，操作端设置在夹具侧方，

　　操作人员无需将手伸入钻削危险区域即可完成工件的装夹与松脱，夹紧块与工件接触的面做了防滑齿纹处理，夹紧行程适配对应厚度范围的待加工工件，装夹时工件以底面和侧立面作为定位基准，贴合基座上的定位挡块后即可完成定位，无需重复找正，单工件装夹耗时可控制在数秒内，适配中小批量零件的连续加工需求。从安装边界来看，整套夹具的基座长宽尺寸适配常规台钻的工作台T型槽间距，安装时通过T型螺栓直接固定在钻床工作台上，整体高度控制在钻床主轴的有效行程范围内，钻头伸出长度无需做过多调整即可完成全孔深钻削。设计过程中特意将排屑空间做了预留，定位模板与工件安装位之间留有足够的排屑间隙，钻削产生的铁屑可以直接从间隙落入基座下方的接屑区域，

　　不会堆积在定位面上影响后续工件的定位精度。支撑立板与基座的连接采用销钉定位加螺栓锁紧的方式，长期使用出现磨损后可以快速拆解更换易损件，钻套采用标准硬质合金材质，磨损后可直接替换同规格标准件，降低夹具的维护成本。这套钻模的核心作用是将孔位的位置精度由钻模本身的加工精度保证，摆脱对操作人员技能水平的依赖，同批次加工的零件孔位一致性远高于自由划线钻孔的工艺方案，在小型通讯结构件、五金块状零件的钻孔工序中，能有效提升加工效率，降低孔位超差的废品率。
