磨床加工用双工位定位夹紧夹具结构

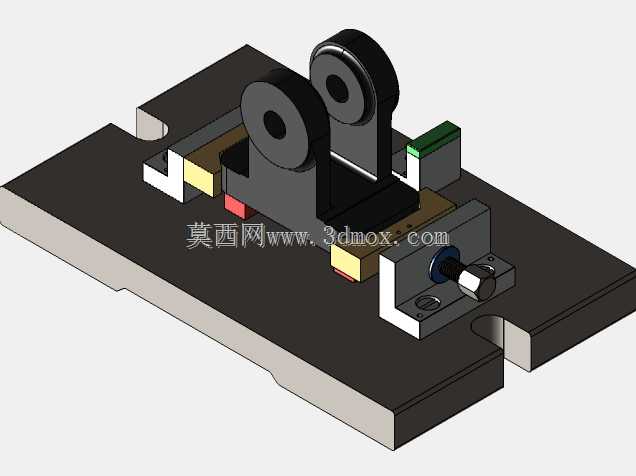

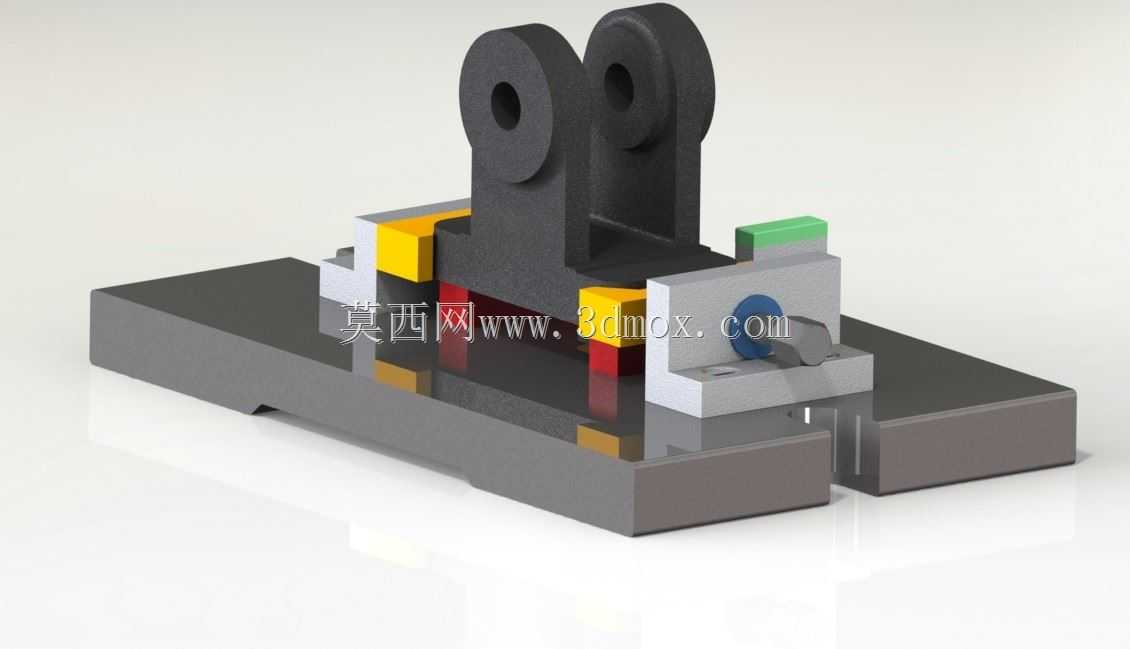

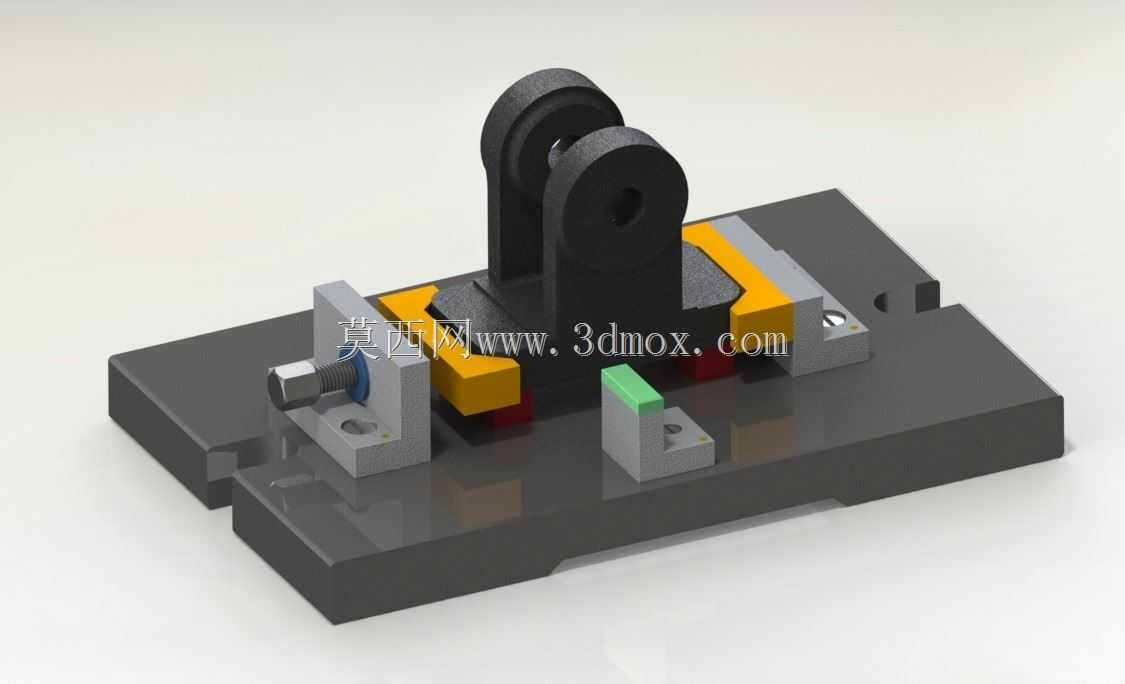

　　这套夹具主要适配平面磨床、外圆磨床的小件批量加工场景，针对磨削加工过程中切削力方向固定、工件需高重复定位精度的需求设计，可同时装夹两组待加工工件，大幅减少单批次加工的上下料辅助时间。从结构布局来看，底座采用带定位槽的整体铸铁式基座，基座底面预留标准T型槽安装位，可直接匹配多数磨床工作台的槽距规格，安装时无需额外制作过渡连接板，基座整体厚度经过刚性校核，磨削过程中不会因砂轮进给的径向力产生翘曲或共振。夹具的核心定位单元采用双立板支撑结构，立板上的同轴销孔作为定位基准，孔位公差控制在H7级，可适配带定位孔的轴类、块状工件的径向定位，立板与底座采用沉头螺栓锁紧，配合定位销实现无间隙装配，长期使用不会出现基准偏移。夹紧单元分布在基座两侧，

　　采用侧推式螺旋夹紧结构，夹紧块与工件接触面镶嵌硬质合金防滑垫片，避免磨削过程中工件受砂轮切向力产生位移，同时夹紧行程预留15mm调节量，可兼容一定尺寸范围内的同类型工件，无需频繁更换夹紧块。设计过程中重点考虑了磨削加工的排屑与冷却需求，基座表面开设倾斜导屑槽，磨削产生的磨屑与切削液可顺着导屑槽流向工作台排屑口，不会在夹具定位面堆积影响装夹精度；所有活动夹紧部件均加装防尘密封垫，避免磨粒进入螺纹配合面造成夹紧卡滞。从安装边界来看，夹具整体长宽尺寸控制在常用磨床工作台的有效装夹范围内，高度方向不会超出磨床砂轮的最大下行行程，装夹工件后整体重心落在基座中心区域，高速磨削时不会产生偏重振动。这套夹具的定位基准统一，可实现工件的快速换装，单次装夹的重复定位精度可控制在0.02mm以内，完全满足磨削加工的尺寸精度要求，适合小型机械零件的批量磨削工序使用，相比通用平口钳装夹，可有效降低工件的装夹变形，提升磨削加工的成品率。
