面磨加工手动夹紧定位工装夹具结构

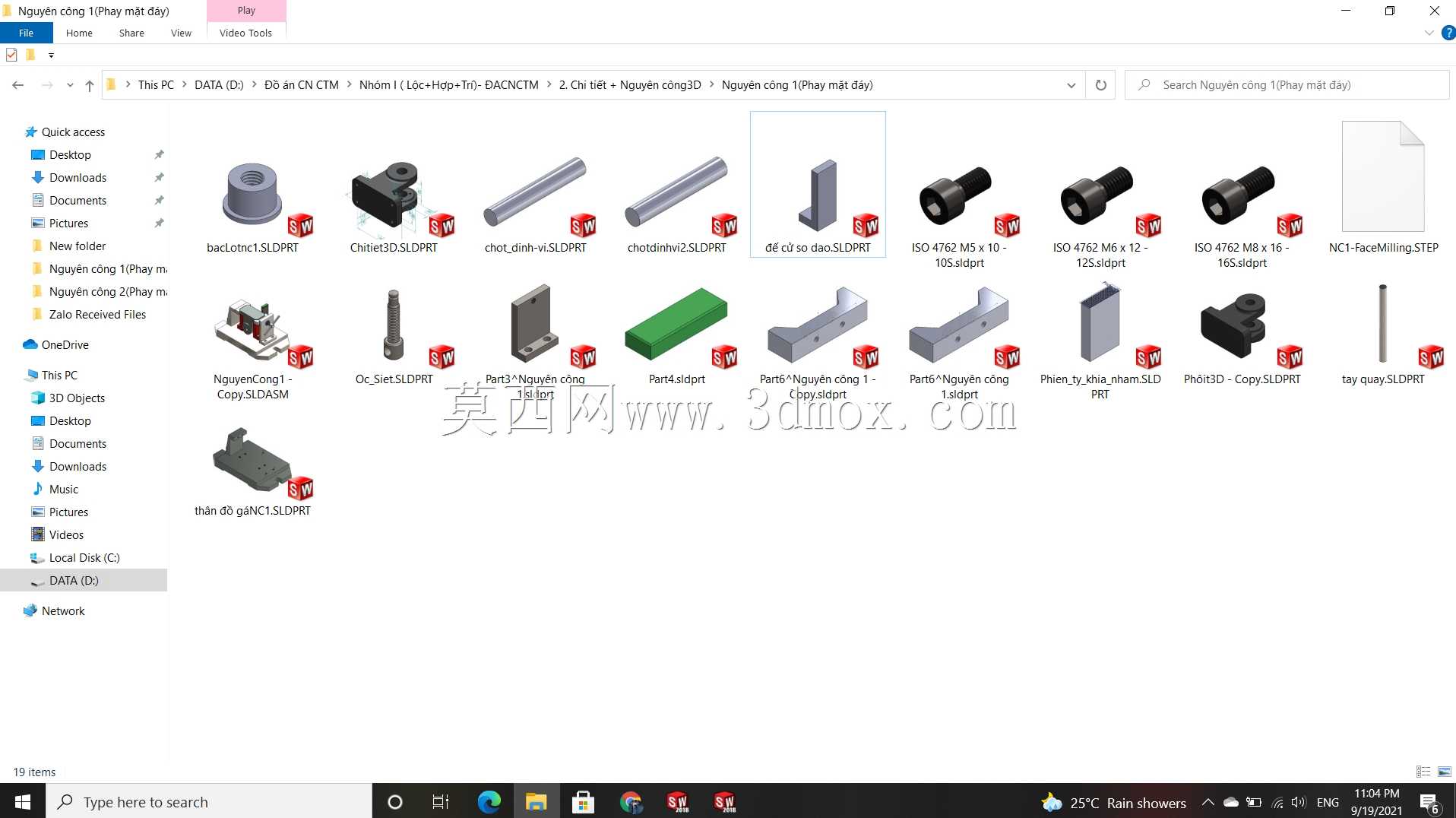

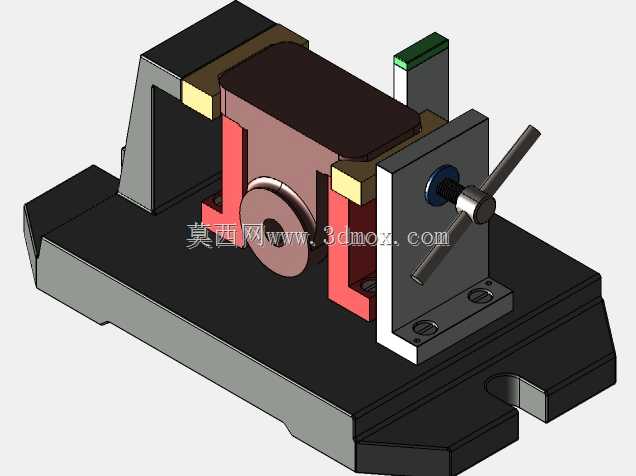

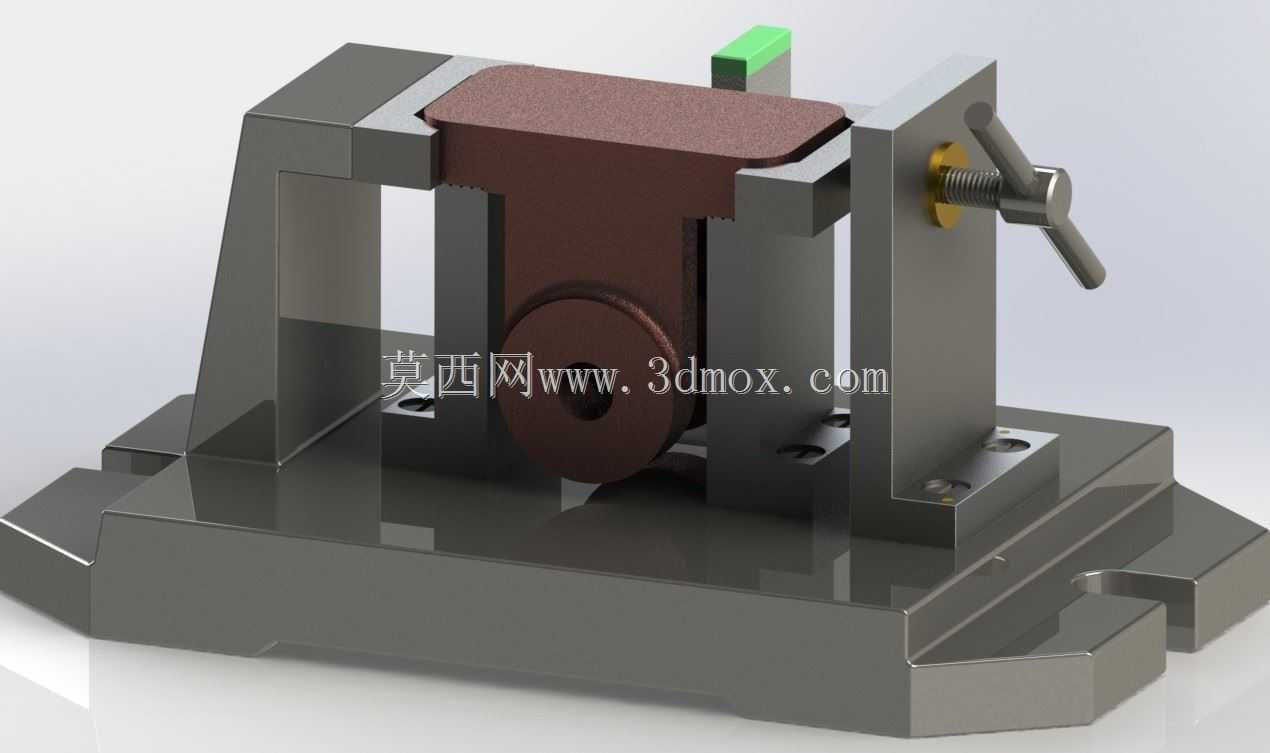

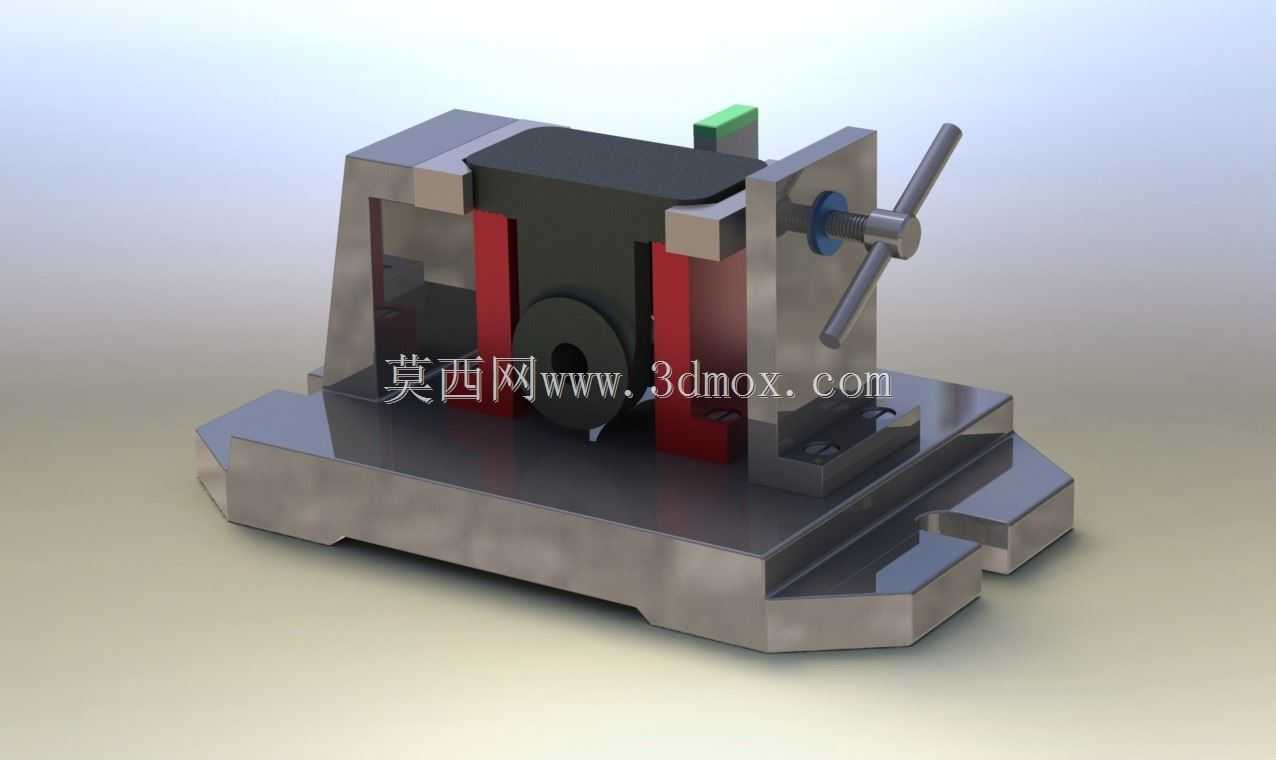

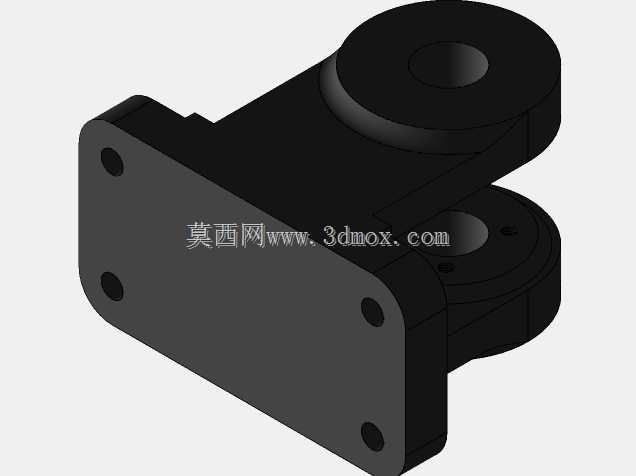

　　该夹具主要应用于平面磨床的工件装夹工序，针对小型块状、板类零件的端面磨削加工场景设计，可替代通用平口钳完成异形轮廓零件的快速定位夹紧，适配普通卧轴矩台平面磨床的工作台T型槽安装基准，安装时通过底座两侧的定位凸台与磨床工作台槽位配合，锁紧螺栓后即可完成整机固定，整体安装边界控制在磨床常用工作台的有效行程范围内，不会超出磨床的砂轮横向进给极限。从结构设计逻辑来看，夹具采用整体式铸造底座作为承载基体，底座底部做了加厚处理，磨削过程中可抵消砂轮接触工件时产生的径向切削振动，避免装夹共振导致的工件表面振纹。夹紧单元采用侧置螺旋进给结构，操作端配备十字形手摇柄，操作人员可单手完成夹紧与松卸动作，螺旋副的导程经过匹配设计，

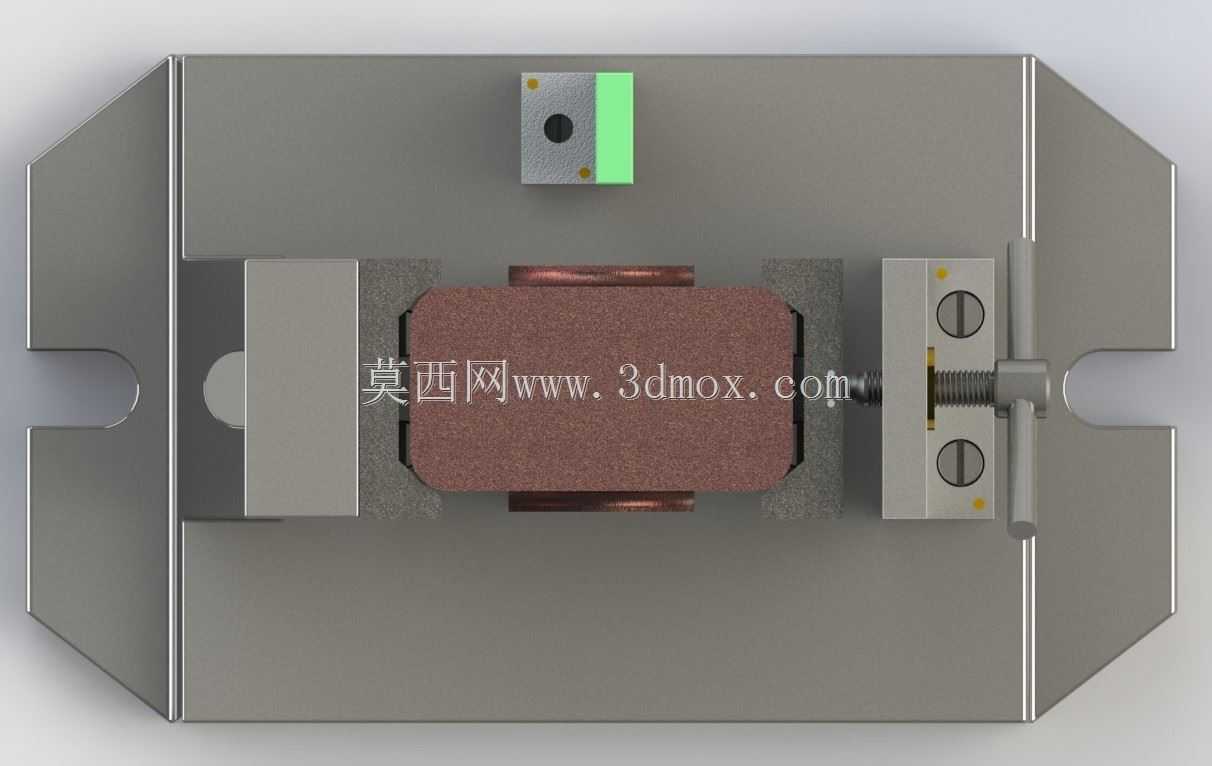

　　夹紧行程覆盖常规小型零件的装夹尺寸范围，无需额外更换垫块即可适配不同厚度的待加工工件。定位侧设置了固定挡块与可调支承钉组合结构，固定挡块承担工件的主定位基准，保证工件待磨削面与磨床工作台面的平行度公差，可调支承钉可根据工件的轮廓差异调整顶出高度，针对带台阶、斜面的异形零件也能实现稳定的多点支撑，避免磨削过程中工件受力变形。夹具的夹紧压块做了可拆卸设计，压块与工件接触的端面镶嵌了硬质合金垫片，长期使用磨损后可单独更换压块，无需整体报废夹具主体，降低工装维护成本。底座上方的排屑槽做了倾斜导流设计，磨削过程中产生的磨屑与切削液可顺着槽体流向底座两侧，不会堆积在定位基准面上影响后续装夹精度。在实际加工场景中，该夹具可完成零件的单端面粗磨、

　　精磨工序装夹，装夹重复定位精度可满足IT7级加工公差要求，针对小批量多品种的机加工车间，无需频繁更换工装即可完成不同规格零件的磨削装夹，相比通用夹具可缩短单件装夹辅助时间。设计过程中对夹具的整体高度做了严格控制，保证夹具装夹工件后的总高度在磨床砂轮的最低进刀行程范围内，不会出现砂轮撞机风险，所有活动配合面均设计了防尘结构，避免磨屑进入螺旋副间隙导致操作卡滞，延长工装的无故障使用周期。
