300千克级线圈翻转作业工装结构

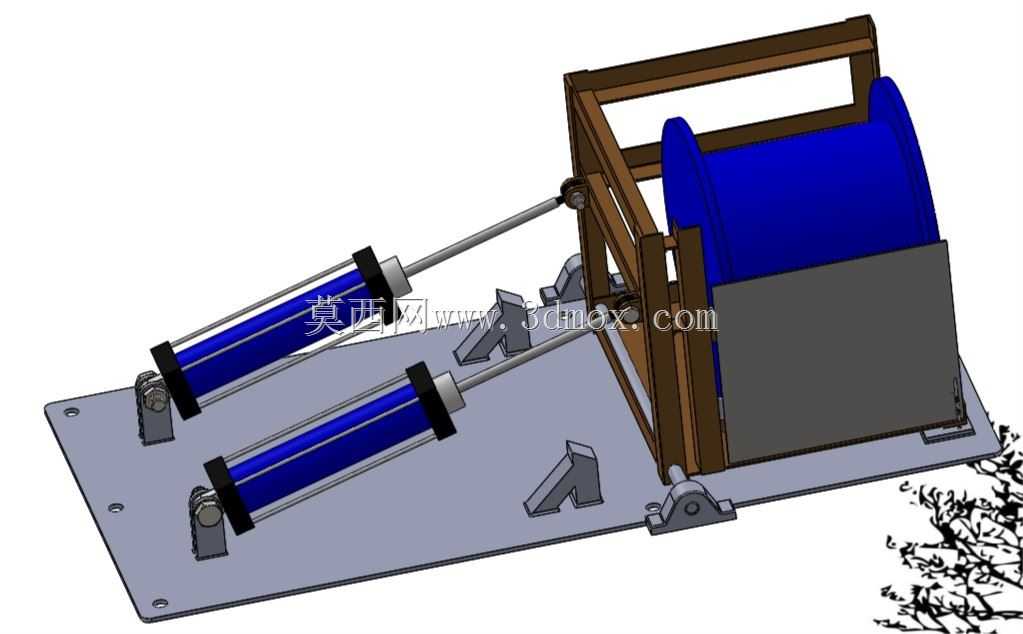

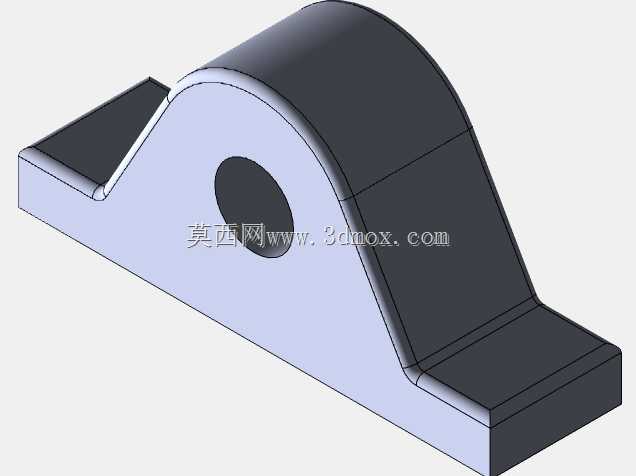

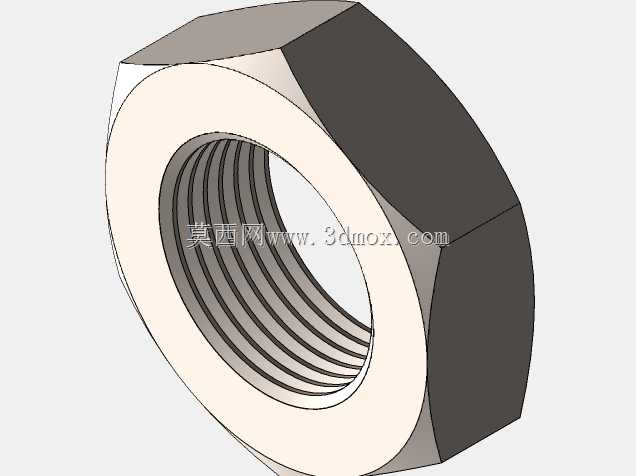

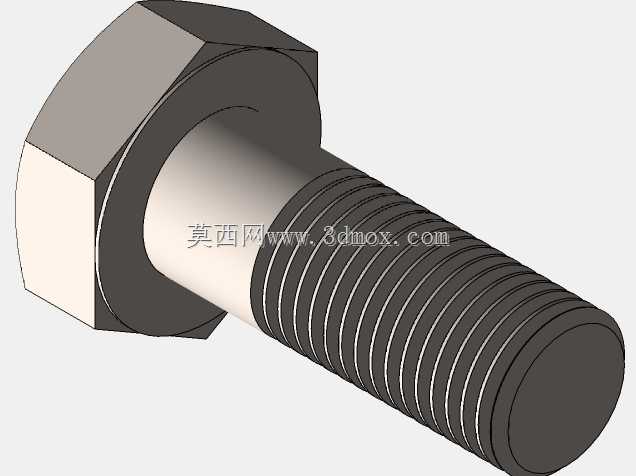

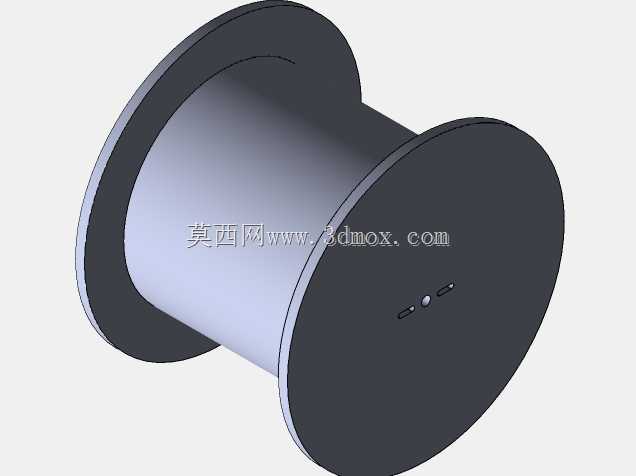

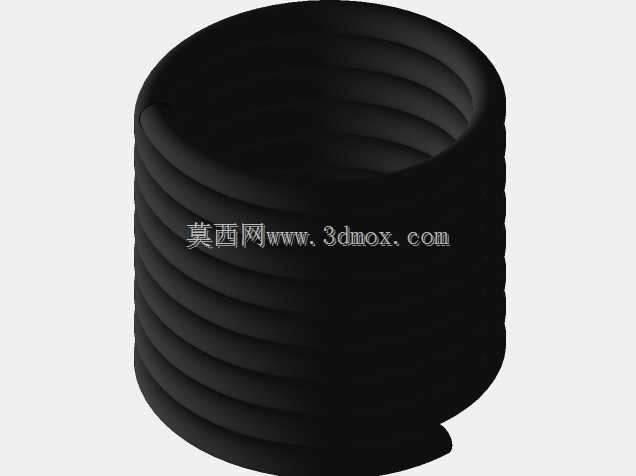

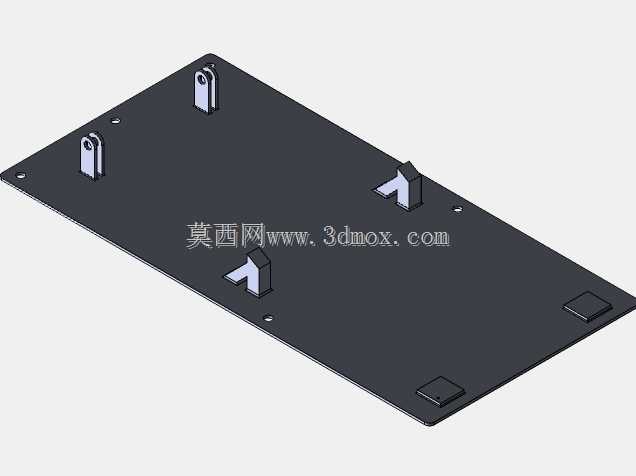

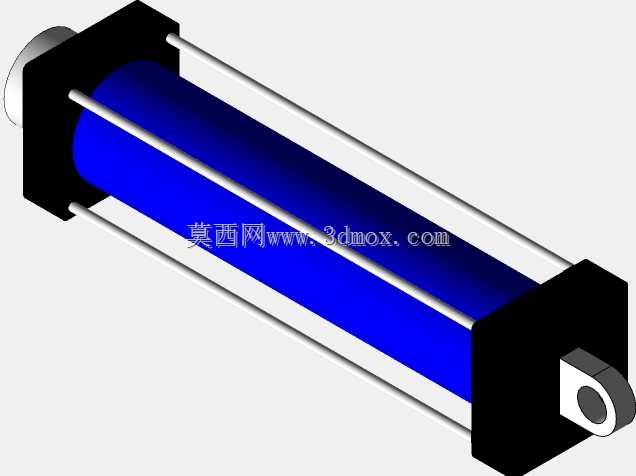

　　该结构针对重型线圈生产流转环节的翻转作业需求设计，适配300千克级线圈的工位翻转工序，解决传统人工翻转重型线圈时存在的作业风险高、线圈绝缘层易磕碰损伤、翻转角度难以精准控制的实际问题，可直接嵌入线圈绕制、浸漆、检测、包装等前后工序的流转链路中，无需额外改造现有工位布局。整套结构采用卧式安装布局，底部为整块加工成型的安装底板，底板上预留多组标准安装孔位，可直接通过螺栓固定在车间混凝土地面或者标准型材工作台上，安装时需保证底板平面度公差控制在0.2mm每米范围内，避免驱动部件运行时出现偏载卡滞。驱动部分采用两组平行布置的液压执行元件，元件尾部通过铰接支座与底板连接，输出端通过铰接接头与翻转架侧部的连接耳座相连，

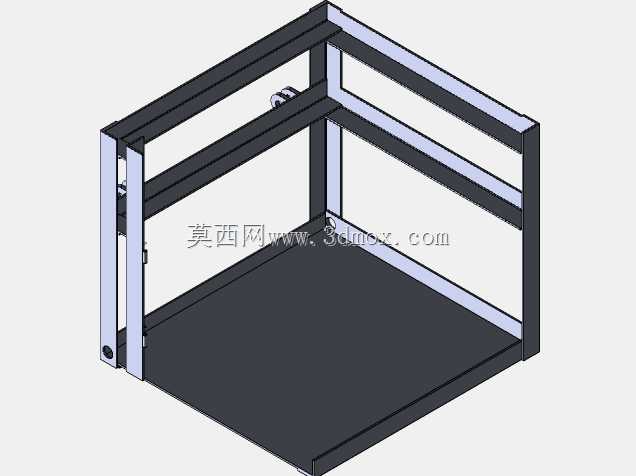

　　两组液压元件采用同步阀控制油路，保证两侧推力输出一致，避免翻转过程中出现架体偏斜。翻转架主体采用型钢焊接成型，架体上部设置与线圈外圆弧匹配的弧形限位托板，托板表面粘贴防滑缓冲垫层，既可以避免线圈表面绝缘层被硬质金属架体划伤，也能增大接触摩擦力，防止翻转过程中线圈出现滑移。架体与底板之间通过两组带座轴承实现转动连接，转动副的轴线与线圈中心轴线重合，保证翻转过程中线圈重心始终沿转动轴线的圆弧轨迹移动，降低驱动负载的波动幅度。设计过程中优先考虑作业安全性，液压回路设置双向液压锁，当油路出现失压情况时可直接锁止执行元件位置，避免翻转架意外下坠；架体两侧设置可调节的限位挡块，可根据不同规格线圈的直径调整挡块位置，

　　适配一定尺寸范围内的线圈翻转作业，无需更换整套工装。整套结构的运动行程经过反复校核，可实现线圈从水平放置状态到垂直放置状态的180度范围内任意角度停留，满足不同工序对线圈放置姿态的要求，相比传统的行车配合吊带翻转的作业方式，作业效率可提升60%以上，同时大幅降低作业人员的劳动强度，减少线圈磕碰损伤的不良率。安装边界方面，整套结构的水平投影尺寸适配常规车间工位的占地要求，操作侧预留足够的人员操作与工件上下料空间，液压管路沿底板侧面的走线槽布置，避免管路外露被工件剐蹭损坏，所有转动铰接点均设置润滑注油嘴，方便日常维护保养时加注润滑脂，延长铰接副的使用寿命。
