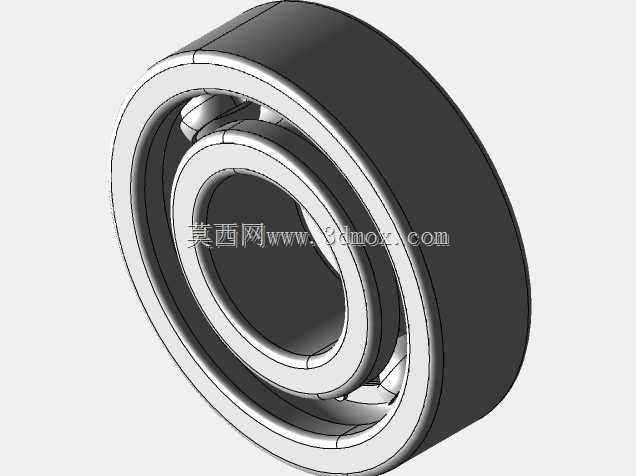

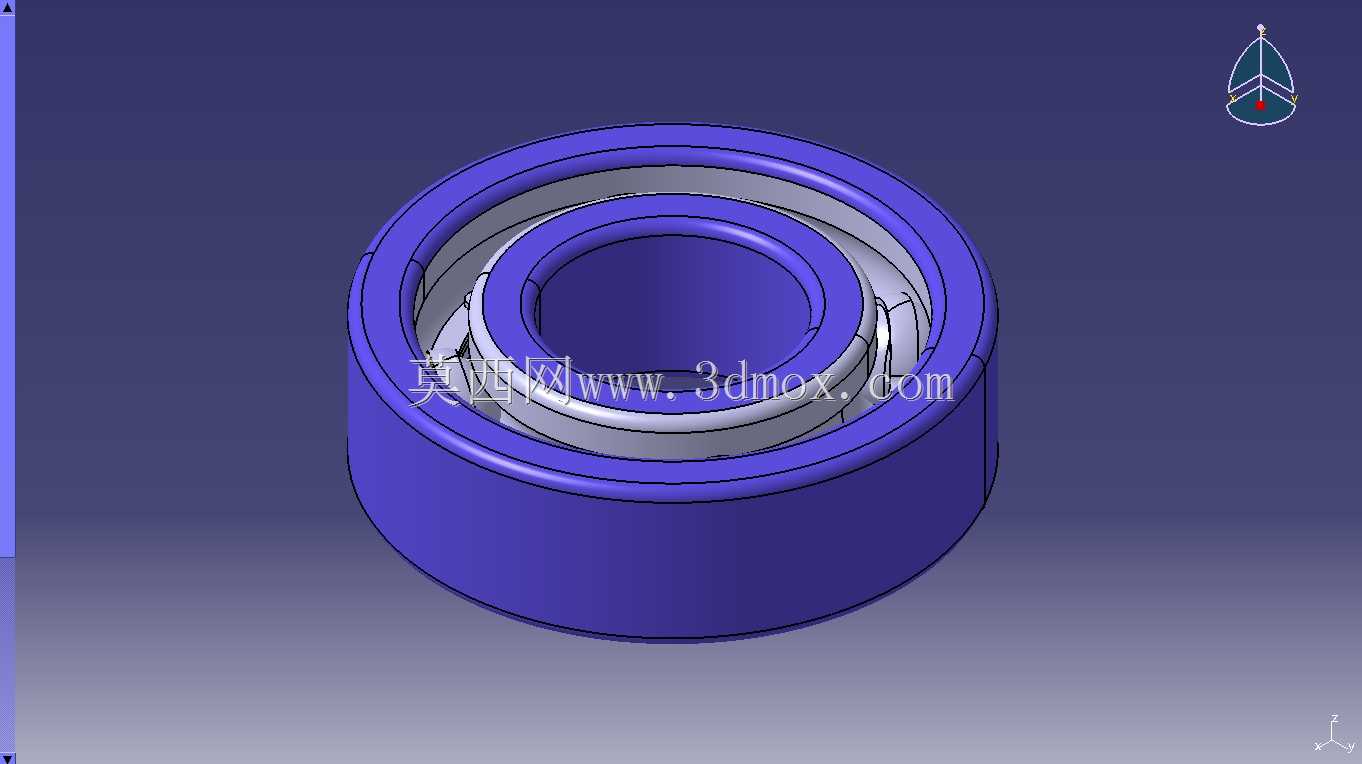

铁姆肯式深沟球滚动轴承结构设计

　　这类滚动轴承的核心应用场景覆盖绝大多数需要回转支撑的机械传动部位，从普通的民用电机输出轴、输送机托辊，到工业设备的传动轴系、精密仪器的回转机构，都能见到同结构轴承的身影，其核心作用是在支撑旋转轴系的同时，大幅降低轴运转过程中的摩擦系数，减少动力损耗，同时保证轴的回转精度始终控制在设计允许的公差范围内。从结构设计逻辑来看，该轴承采用典型的双滚道配钢球滚动体的布局，内圈与轴颈采用过盈配合实现周向固定，外圈与轴承座孔采用过渡或间隙配合适配不同的安装工况，滚动体沿内、外圈的弧形滚道均匀排布，依靠保持架将各滚动体等距分隔，避免运转过程中钢球之间发生直接摩擦碰撞，同时保证滚动体在滚道内的运动轨迹稳定，不会出现偏载、卡滞的问题。在设计建模过程中，

　　首先要明确轴承的安装边界尺寸：内圈内径直接匹配对应轴径的公差带，外圈外径适配轴承座的安装孔公差，轴承的整体宽度需要符合安装位的轴向空间限制，同时要预留合适的轴向游隙，避免轴受热伸长后轴承出现额外的轴向载荷，导致运转温升过高、提前失效。滚道的曲率设计是这类轴承的核心要点，滚道的圆弧半径需要略大于钢球的半径，保证钢球与滚道之间为点接触的同时，拥有足够的接触面积来承受径向载荷，同时兼顾一定的轴向承载能力，适配轴系可能出现的少量轴向窜动工况。钢球的直径与数量需要根据额定动载荷的计算结果确定，在轴承整体尺寸边界固定的前提下，尽可能选用直径更大、数量更多的钢球，提升轴承的额定载荷能力，同时要保证保持架的兜孔间隙合理，既能够对钢球形成有效约束，

　　又不会对钢球的滚动产生额外阻力。从实际使用的角度出发，这类轴承的密封结构、润滑脂填充空间也需要在设计阶段同步考虑，开放式结构的轴承适合有定期润滑维护的工业设备场景，带密封盖的结构则可以实现终身免维护，适配不便拆解维护的民用设备、小型传动机构。建模过程中需要严格控制各部件的同轴度公差，内圈、外圈的滚道圆度、圆柱度误差需要控制在微米级，保证装配后轴承的回转精度符合使用要求，同时各部件的倒角、圆角设计需要符合加工工艺要求，避免应力集中导致的部件开裂问题，安装引导角的设计要方便现场装配时的压装操作，不会出现安装过程中磕碰滚道、损伤钢球的问题。
