双层带式往返输送设备结构设计

　　该双层带式往返输送结构，主要面向电子组装、轻工产品分拣、小型零部件加工产线的工位间物料转运场景，解决单条输送线只能单向送料、空料盒或工装板无法原位回流的产线布局痛点，在有限的车间横向占地空间内实现物料正向输送与空载工装反向返回的功能，无需额外布置回流线体，可大幅缩减产线的整体占地长度，适配车间面积紧张、工位排布紧凑的生产场景。

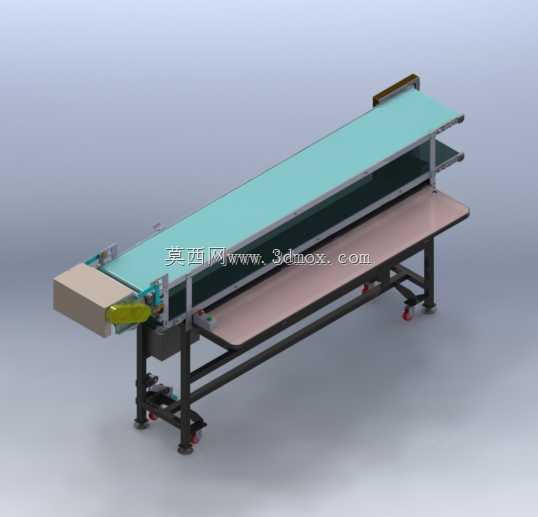

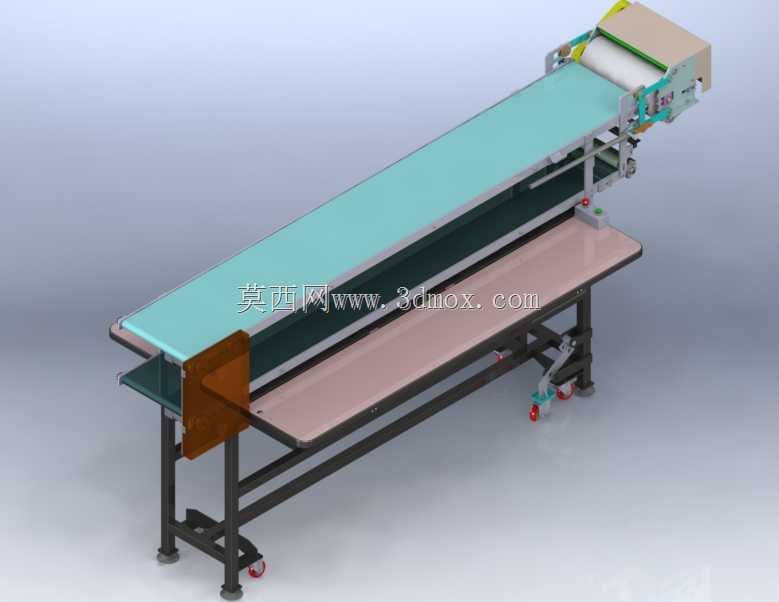

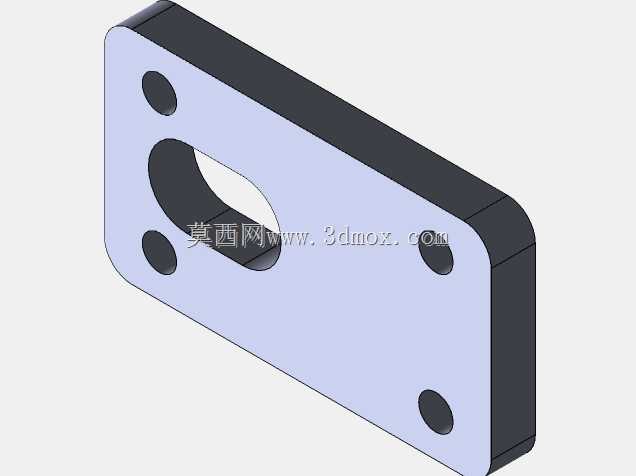

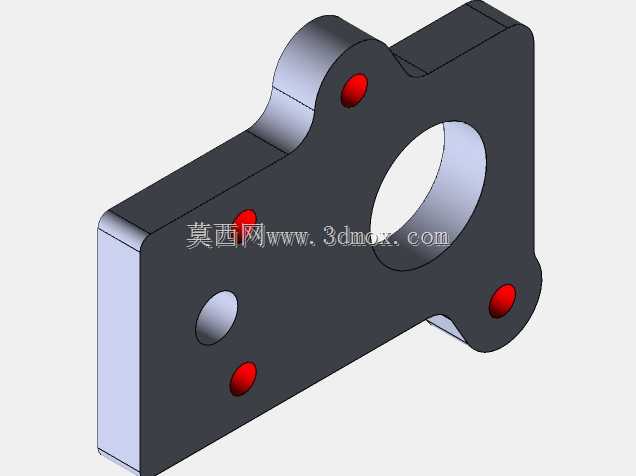

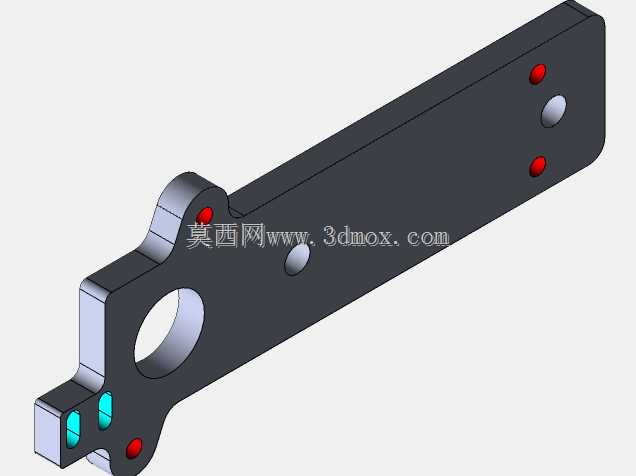

　　从功能设计来看，上层带面承担待加工工件、载有物料的工装板正向输送任务，下层带面运行方向与上层相反，负责完成空工装板、待返工工件的反向回流，两端的过渡衔接结构可实现工装板在上下层带面间的平稳转移，无需额外配置顶升移栽或转线机构，减少了线体的配套动力点位与故障节点。线体驱动端布置在设备单侧，采用单电机配套传动结构实现上下层带面的同步反向运行，相比双层独立驱动的方案，减少了动力元件的配置数量，降低了线体运行的能耗与后续维护成本。

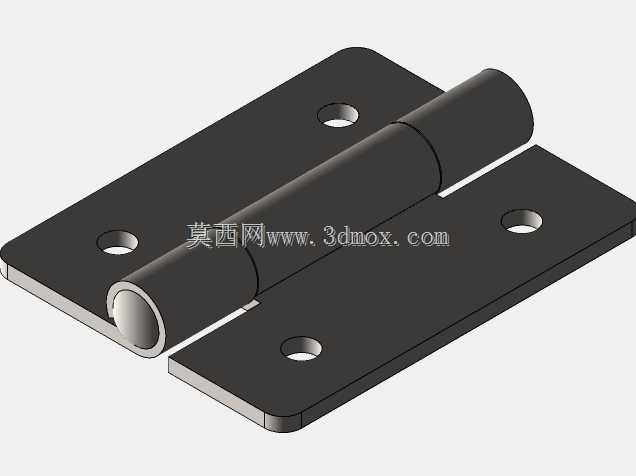

　　机架部分采用标准工业铝型材搭配碳钢支腿组装，支腿底部配置可调脚杯与万向脚轮组合结构，既可以通过脚杯调整线体整体水平度、保证带面运行不跑偏，也可以通过脚轮实现线体的短距离移位，适配产线快速调整布局的需求。设计过程中重点校核了铝型材机架的跨距承重能力，在上下层带面的中部位置加装横向支撑型材，避免长距离带面在负载状态下出现下垂变形，保证输送过程的平稳性，防止工件在输送过程中出现偏移、滑落问题。

　　安装边界方面，该线体的宽度方向尺寸控制在常规皮带线的适配范围内，可直接对接标准工位台、接驳台等周边设备，两端的驱动与张紧结构采用内嵌式布置，不会额外增加线体的端部外伸尺寸，在产线排布时无需预留额外的端部安装空间。带面的运行速度可通过配套调速结构调整，适配不同节拍的生产需求，上层带面可根据输送物料的类型选择不同材质的皮带，比如输送防静电敏感元件时可更换防静电皮带，输送较重工件时可更换加厚耐磨PVC皮带，具备较强的场景适配性。线体的侧边预留了传感器安装槽位，可直接加装光电传感器、到位挡停机构，实现与上下游设备的信号联动，满足自动化产线的无人化运行需求，无需对机架进行二次打孔加工，降低现场改造的工作量。
