电机驱动螺旋进料输送装置结构设计

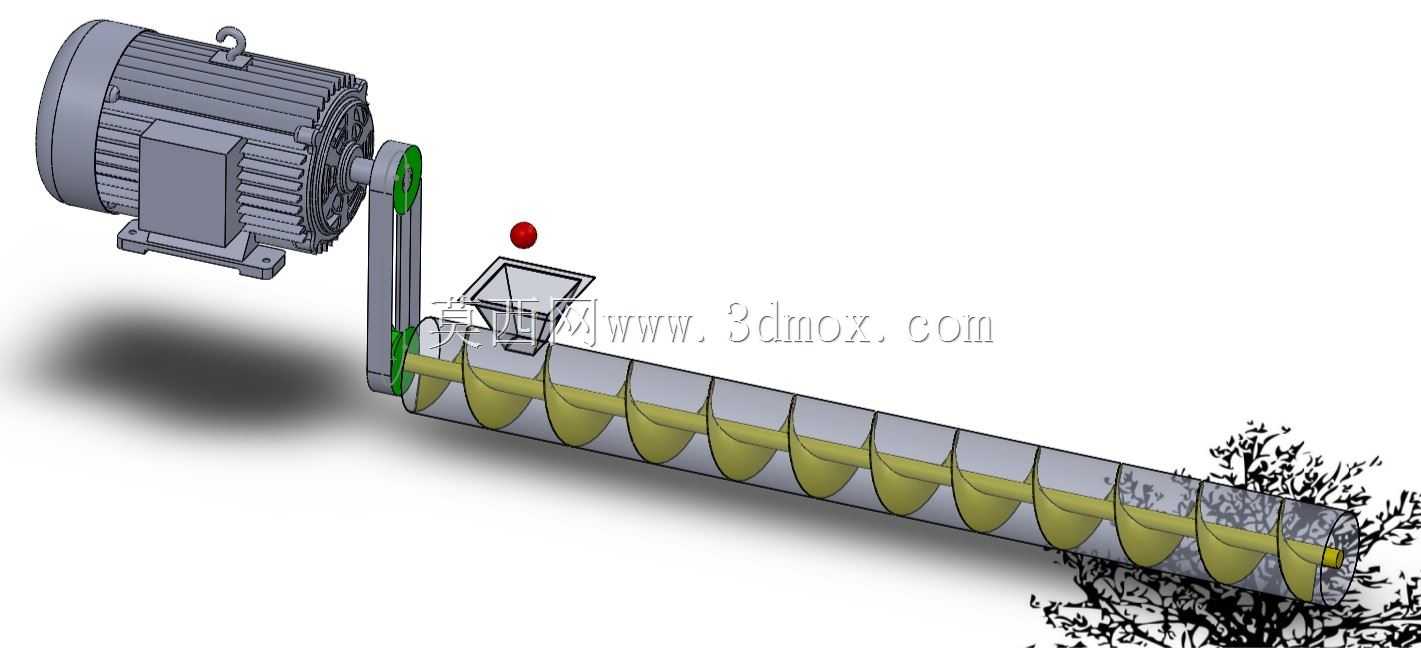

　　这套螺旋输送结构主要面向散状颗粒、粉体物料的短距离密闭输送场景，常见于粮食加工、建材配料、化工粉体投料、小型餐厨垃圾处理等工位，可实现水平或小倾角状态下的物料匀速推送，避免敞开式输送带来的物料洒落、粉尘外溢问题。整套装置采用卧式布置，驱动端采用标准三相异步电机提供动力，通过链传动副将动力传递至螺旋轴，相比直连结构可通过链轮齿数配比调整输送转速，适配不同堆积密度物料的输送需求，同时链传动具备一定缓冲能力，可避免物料卡滞时直接对电机输出轴造成冲击损伤。进料端设置敞口式受料斗，斗体采用倾斜导料面设计，可引导物料顺畅落入螺旋槽起始段，避免物料在进料口堆积架桥；螺旋叶片采用等螺距连续满面式结构，叶片外缘与U型输送槽内壁预留合理间隙，

　　既避免叶片旋转时刮蹭槽壁产生额外摩擦阻力，也能减少细颗粒物料卡入间隙造成的运转卡滞。输送槽采用分段式法兰连接结构，可根据实际输送长度需求拼接调整，槽体端部设置端盖密封结构，搭配轴承座支撑螺旋轴两端，可防止细粉料从轴端缝隙泄漏。设计过程中优先考虑安装边界的适配性，驱动电机采用标准底脚安装方式，预留的安装孔位可适配常规槽钢支架的固定需求，整套设备的重心沿输送槽轴向分布，安装时无需额外做复杂的配重平衡，底部支架仅需做水平找平即可固定。传动侧的链轮外侧设置可拆卸防护罩，避免运转过程中杂物卷入传动副，也符合车间设备的安全防护要求。螺旋轴末端设置出料口，可直接对接下游设备的进料接口，无需额外增设转接溜管，减少物料输送过程中的残留堵点。

　　整套结构的受力路径清晰，电机输出的扭矩经链轮传递后直接作用于螺旋轴，叶片推送物料时的轴向反力由端部推力轴承承载，可避免径向轴承承受额外轴向载荷，延长支撑部件的使用寿命。针对不同物料特性，可通过更换不同螺距的螺旋轴调整输送量，比如输送流动性差的粘性物料时可采用大螺距叶片，输送易扬尘的细粉料时可在槽体顶部增设密封盖板，适配不同工况的改造余量充足。
