气动电磁控制阀结构三维设计

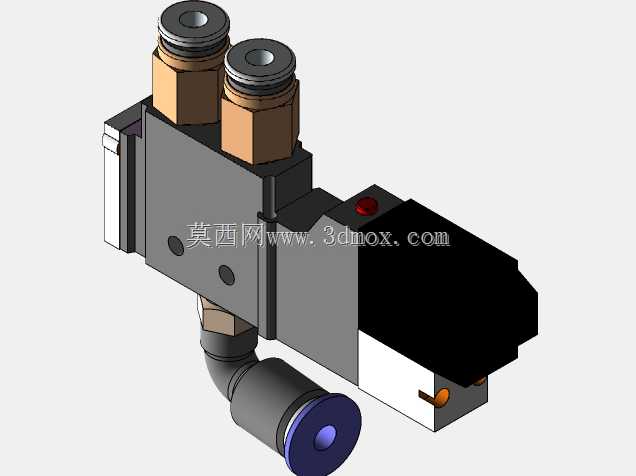

　　这款气动电磁阀的三维结构设计，完全围绕工业气动回路的实际装配需求展开，建模过程中优先还原了阀件在生产线气路中的真实安装状态，没有做多余的外观美化处理，所有结构特征都对应实际加工与装配的工艺要求。从应用场景来看，这类阀件广泛覆盖轻工装配线、小型自动化工作站、非标气动工装的气路控制环节，负责切换压缩空气流向，驱动气缸、气动夹爪等执行元件完成往复动作，是气动控制系统里的核心控制部件。设计时首先考虑了安装边界的适配性，阀体主体采用方块式集成结构，侧面预留的快插接头接口采用标准气动接头通用尺寸，两个顶部进气接口对应常用的6mm气管规格，侧出的工作接口适配同规格快插接头，安装孔位的间距符合常规电磁阀的安装标准，可直接替换同规格的现有阀件，

　　不需要额外改动安装板的开孔位置。功能特性上，这款阀为二位五通结构，电磁驱动端采用塑封线圈结构，线圈端部的指示灯位置做了凸起标识，实际接线后可直观观察阀件的通电状态，避免排查故障时反复测量通断；阀体内部的流道做了等径过渡处理，建模时还原了流道的圆滑转角，减少压缩空气通过时的压力损失，降低气路工作时的能耗与噪音。设计思路上没有追求轻量化的薄壁结构，阀体壁厚保留了足够的强度余量，可承受0.15-0.8MPa的常规气动系统工作压力，接头与阀体的连接部位做了密封面的凸台结构，对应实际装配时密封圈的安装位置，避免长期使用后出现漏气问题；手动调试按钮设置在阀体侧下方，位置避开了接线与气管的排布空间，

　　设备调试时不需要拆除周边管路即可手动触发阀件动作，方便初期气路调试与故障排查。外形尺寸方面，整体长度控制在适配单联阀座的范围内，宽度与同规格常规阀件保持一致，高度方向预留了线圈接线的空间，安装时不会与周边的线槽、气管产生干涉，所有外露的棱角都做了小倒角处理，既符合实际零件的加工工艺，也避免装配时划伤操作人员。建模过程中所有配合面都保留了合理的公差间隙，接头与阀体的配合、线圈与阀体的连接都符合实际装配的配合要求，可直接用于生成工程图指导加工，也可导入气动系统仿真软件中做气路动作模拟，验证整套气动回路的动作逻辑是否合理。
