电气柜安装用标准DIN导轨结构设计

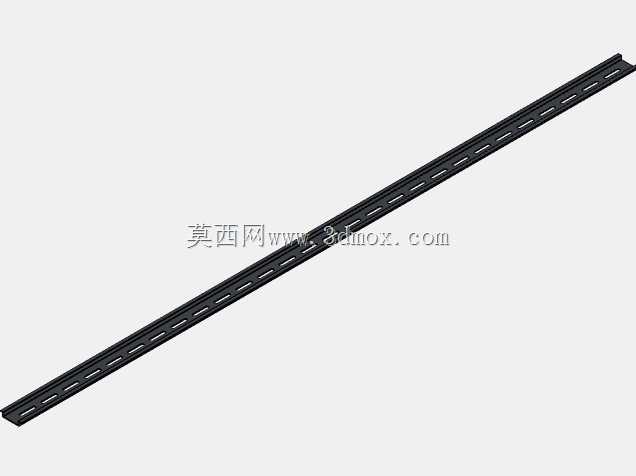

　　在低压配电、工业控制柜、自动化设备内部的元器件排布场景中，DIN导轨是承担各类模块化电气元件承载、固定功能的核心基础安装件，几乎所有符合DIN标准的断路器、继电器、接线端子、PLC模块等元件，都依托这类导轨实现快速卡装与排布，无需针对单个元件单独设计安装孔位，能大幅压缩柜内装配的工时，也方便后期运维时的元件更换与线路调整。这款导轨采用标准C型槽截面设计，宽度严格遵循通用DIN安装规范设定为35mm，单根长度为1000mm，可根据柜内实际安装空间的尺寸需求，通过型材切割机按需裁切长度，适配不同深度、宽度的柜内安装梁布局，安装时仅需通过导轨背面预留的沉头安装孔，用M4或M5规格的螺丝将导轨固定在柜内的安装横梁或安装板上，

　　即可形成连续的元件安装基准面。从结构设计角度看，导轨的两侧翻边经过精准的折弯角度控制，翻边高度与弧度完全匹配标准电气元件的卡扣尺寸，既能保证元件卡入后卡扣与导轨翻边完全贴合，不会在设备运行产生振动时出现松脱移位，又能让元件拆卸时仅需拨动卡扣即可顺利取下，不会出现卡滞过紧难以拆卸的问题。导轨本体采用冷轧钢板冲压成型，表面做镀锌钝化处理，具备基础的防锈抗氧化能力，可适配常规工业车间、配电房的室内使用环境，导轨表面沿长度方向均匀冲压的长圆形腰孔，一方面可以减轻导轨自身重量，另一方面在部分需要跨接接地的场景中，也能方便接地导线的固定与连接，同时腰孔的排布间距经过优化，不会破坏导轨整体的结构强度，即使在整根导轨上排布满重量较大的电气元件，

　　也不会出现明显的挠曲变形。在实际选型应用中，这类35mm宽度的DIN导轨是目前工业电气安装领域应用最广泛的规格，覆盖了从民用配电箱到大型工业PLC控制柜的绝大多数安装场景，建模时严格还原了导轨的截面折弯尺寸、腰孔排布间距、端部裁切形态，可直接用于电气柜三维布线仿真、柜内布局干涉检查、安装工艺模拟等设计环节，帮助结构设计人员在方案阶段就准确核算柜内安装空间余量，避免实际装配时出现元件与导轨、导轨与柜体结构的干涉问题，也能为安装辅料的统计、柜内排布方案的优化提供精准的三维模型参考。
