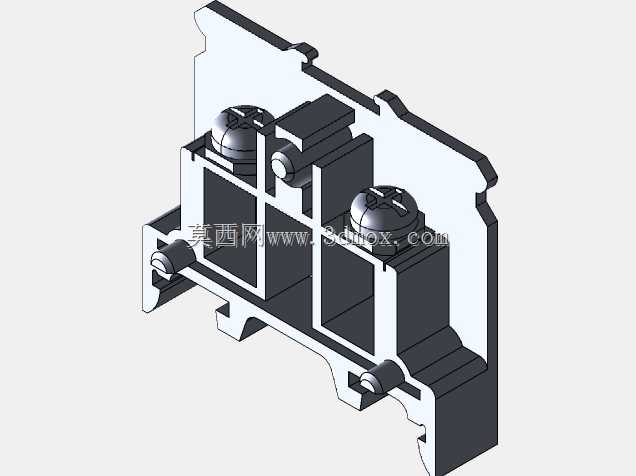

BN15MW导轨式接线端子结构设计

　　这款接线端子主要面向低压电气柜内的导线接续场景，在工业控制、配电布线、通讯设备内部接线环节都有广泛适配性，核心作用是实现多股导线的可靠导通与固定，避免导线直接铰接带来的接触不良、松脱、绝缘破损等隐患。从结构设计来看，基座采用阻燃绝缘工程塑料成型，整体做了对称式卡位设计，底部的卡扣结构完全适配标准DIN导轨的安装尺寸，安装时只需对准导轨边缘按压即可卡入，拆卸时撬动底部卡扣就能快速取下，无需额外紧固件，能大幅提升柜内布线的装配效率。端子内部的导电件采用镀镍铜质排片，兼顾导电性能与抗锈蚀能力，两个压接螺钉对应独立的导线压接位，螺钉底部做了防滑压纹设计，拧紧时能将插入的导线线芯牢牢压在导电排表面，即使在设备长期运行产生振动的工况下，

　　也能保证接触电阻稳定，不会出现松脱打火的问题。设计时充分考虑了电气间隙要求，两个压接位之间设置了绝缘隔挡，能避免不同电位导线之间的爬电风险，基座两侧的延伸挡边也能防止接线后裸露的线芯与相邻端子或柜体内壁接触。外形尺寸上，端子整体宽度适配15mm额定电流对应的接线规格，高度方向预留了足够的螺钉操作空间，使用常规十字螺丝刀就能完成接线操作，不会因为空间局促导致拧接不到位。安装边界方面，单颗端子在导轨上占据的轴向空间经过精准核算，多颗端子并排拼接时不会出现卡位干涉，相邻端子的隔挡能自然对齐，形成连续的绝缘分隔层，不管是小电流的信号线路接续，还是中等功率的动力线路分接，都能满足布线的绝缘与固定要求。在实际选型使用中，

　　这类端子可以根据接线回路数量自由拼接组合，不需要定制整体式端子排，能灵活适配不同柜型的布线需求，相比传统的焊接式接线方式，后期维护更换线路时也更加便捷，只需要松开对应位置的螺钉就能完成导线更换，不会影响其他回路的正常连接。
