多通道螺钉压接式接线端子排结构设计

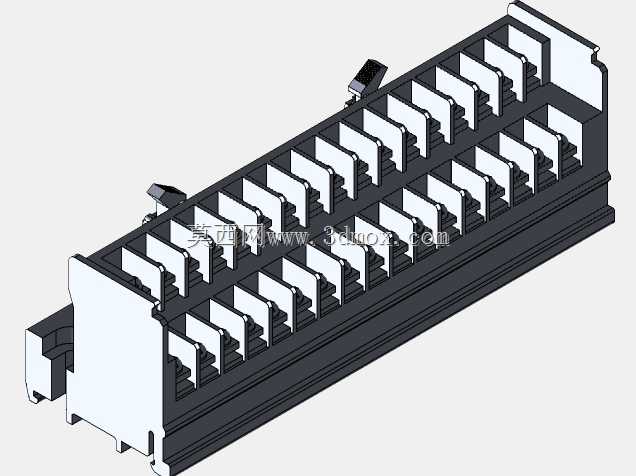

　　这款接线端子排是电气柜内部布线、工业设备信号与动力转接场景里的常用基础连接件，日常在低压控制柜、通讯设备配线架、自动化设备分线单元里都能见到这类结构的身影，核心作用是实现多回路导线的规整转接、分线与固定，避免多股导线直接铰接带来的接触不良、绝缘破损、后期维护排查困难等问题。从结构设计来看，整体采用长条形模块化排布，单排共设置34个独立接线位，每个接线位对应独立的压接腔体与锁紧结构，相邻接线位之间设置绝缘隔栏，能有效避免不同回路导线误触造成的短路风险，基座采用耐温绝缘工程塑料材质，兼顾结构强度与绝缘性能，金属导电部分采用导电性能优异的铜合金基材，表面做镀镍防氧化处理，既保证导线压接后的接触电阻处于较低水平，也能适配工业现场多尘、

　　有一定温湿度波动的使用环境。设计过程中优先考虑了现场布线的操作便利性，每个接线位的螺钉锁紧孔位正对操作方向，接线时无需大幅度倾斜螺丝刀即可完成导线锁紧，导线接入端做了倒角导向处理，多股软线剥线后可直接插入腔体，无需反复调整线芯位置。安装边界上，整体基座两侧预留了标准导轨安装卡扣，可直接卡装在常规DIN电气安装导轨上，无需额外打孔固定，整体宽度方向的尺寸适配标准柜内安装间距，上下方向的接线预留空间满足1.5-6平方毫米导线的弯曲半径要求，不会出现导线接入后过度弯折损伤线芯的问题。每个接线位的上部预留了标识插槽，可插入对应回路号的标识条，后期设备维护排查线路时，可直接通过标识快速定位对应回路，无需逐根捋线查找。从实际使用的角度出发，

　　这类端子排的锁紧螺钉做了防脱落设计，拧松到最大开度时螺钉不会从基座上掉落，避免现场安装时小零件掉落进柜体内造成安全隐患，压接腔体内部设置了防滑压纹，导线锁紧后可承受一定的拉拽力，不会因为设备运行过程中的振动、导线拉扯出现松脱断电的问题。相邻接线位的绝缘隔栏高度高于金属导电件的最高点，即使接线时裸露的线芯稍长，也不会碰到相邻回路的导电部分，降低了现场接线的容错门槛，同时基座底部设置了与导轨贴合的定位凸筋，卡装到导轨后不会出现横向窜动，长距离排布多组端子排时也能保持整齐的排布间隙。
