MWFG-120A型风机防护手指格栅结构

　　在工业电控柜、通讯基站机柜、小型散热风机组的装配场景中，这类手指防护格栅是直接覆盖在轴流风机出风/进风端面的必备安全部件，核心作用是在保障通风散热效率的前提下，阻隔操作人员手指、外部细小杂物直接接触高速运转的风机叶轮，规避机械伤害风险，同时也能对叶轮起到一定的防磕碰防护作用，避免运输、装配过程中异物撞击叶轮导致动平衡失效。

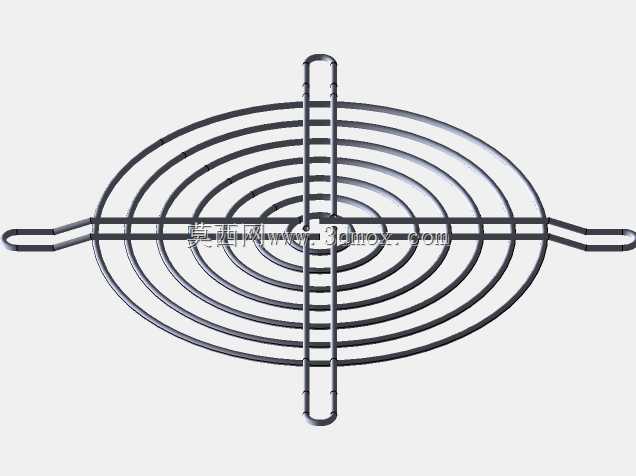

　　这款格栅采用同心圆金属环搭配十字交叉加强筋的结构设计，环与筋条采用等距排布逻辑，相邻环圈的间隙控制在8mm以内，符合电气设备安全防护的间隙要求，既不会因为间隙过大失去手指防护作用，也不会因为筋条过密大幅增加风阻、影响风机的散热通风效率。十字主加强筋从格栅中心向外延伸至两侧安装端，安装端采用平直的插片式结构，可直接卡入风机端面对应的安装卡槽，无需额外螺丝固定即可完成快速装配，适配120mm规格的标准轴流风机安装边界，整体外轮廓直径与风机外框尺寸匹配，安装后不会突出风机端面过多，不会额外占用机柜内部的布线空间。

　　从结构设计的工程逻辑来看，同心圆排布的环筋在受力时可以将局部冲击力均匀分散到整个格栅面，即使受到外部意外挤压，也不容易出现局部变形塌陷的问题；十字主筋骨的截面采用圆弧过渡设计，没有尖锐的棱角，避免装配过程中划伤操作人员手部，也不会在气流通过时产生尖锐的风切噪音。格栅中心的环筋预留了风机转轴的避让空间，不会与风机转轴、轴端固定件产生运动干涉，安装后与叶轮端面保持3-5mm的安全间隙，长期运行也不会出现摩擦异响的问题。

　　在实际选型应用中，这类格栅多用于机柜内置散热风机、小型设备通风口、桌面型散热风机组的安全防护，相比塑料材质的格栅，金属材质的结构抗老化性能更强，在工业现场高温、多粉尘的环境下使用寿命更长，不会因为长期受热出现脆化断裂的问题；表面做了黑化防锈处理，在常规工业环境下不易生锈，不会因为锈蚀脱落的杂质掉落到设备内部引发电路故障。建模过程中对每一道环筋的弯折半径、筋条的衔接位置都做了精准的尺寸约束，安装插片的间距、厚度完全匹配标准120风机的安装卡槽尺寸，可直接用于结构装配干涉检查、生产开模的尺寸参考，不需要额外做尺寸修正即可适配对应规格的风机装配需求。
