紧凑型双层端子接线单元结构设计

　　这款双层结构的接线单元，核心定位是解决狭小电控柜内的接线空间紧张问题，在常规同位数端子排的占用面积基础上，实现接线容量翻倍，适配多类低压电控回路的布线需求。从实际应用场景来看，这类接线单元常被用在小型PLC控制柜、分布式IO接线盒、设备侧分线盒内部，尤其是设备本体上安装空间受限的场合，比如小型输送线的机旁控制盒、非标自动化设备的阀岛接线分线部位，不需要额外拓展安装导轨长度，就能完成多回路信号线、低压动力线的转接固定。

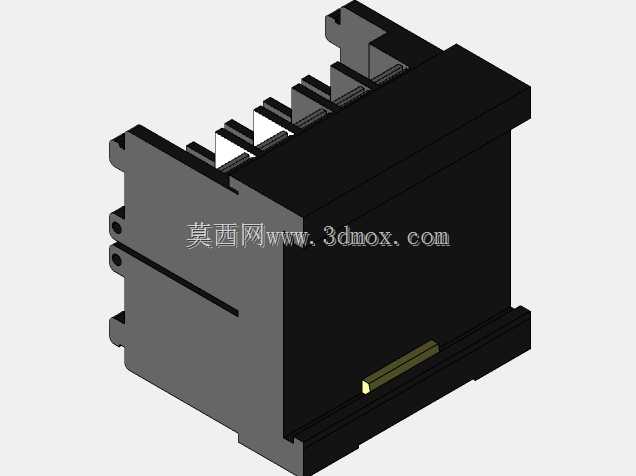

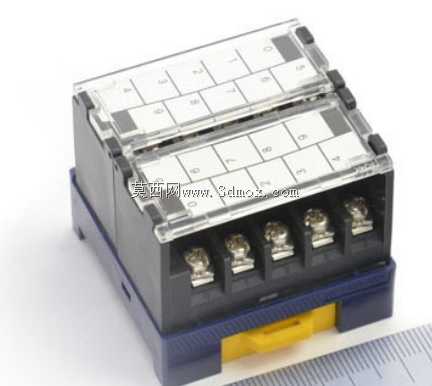

　　从功能特性上看，单元采用上下两层错位排布的接线位，每层对应独立的螺丝锁紧结构，接线时上下层操作互不干扰，透明防护上盖可以直接翻开，不需要完全拆卸就能完成接线作业，盖体上预留了标识位粘贴区域，方便运维人员对应回路号做标记，避免后期查线错接。底部集成了标准DIN导轨卡扣，黄色的锁扣结构可以直接卡在35mm标准导轨上，安装时只需要对准导轨按压就能卡紧，拆卸时用一字螺丝刀拨动锁扣即可取下，不需要额外的固定螺丝，能大幅提升柜内装配的效率。

　　设计思路上，整体外壳采用阻燃级工程塑料材质，绝缘性能满足低压电控的耐压要求，金属接线部件采用铜质镀镍处理，既能保证导电接触的可靠性，也能避免长期使用出现氧化锈蚀导致的接触电阻过大问题。每个接线位的螺丝锁紧端都配套了压线框，锁紧时不会直接切割导线线芯，多股软线接线时即使不压接冷压端子，也能保证锁紧力均匀，避免导线松脱。

　　从安装边界尺寸来看，这款20位的双层接线单元，整体宽度比同位数的单层端子排缩减近40%，高度方向控制在常规端子的1.5倍以内，不会因为双层结构遮挡柜内其他元器件的操作空间，接线时导线的弯曲半径预留充足，0.5-2.5平方毫米的单股、多股铜导线都能顺利接入，每个接线位的锁紧扭矩设置在0.5-0.8N·m，既可以保证导线压接牢固，也不会因为扭矩过大损伤线芯或者压裂塑料壳体。相邻接线位之间设置了绝缘隔栏，即使接线时导线铜丝有少量外露，也不会出现相邻回路短路的问题，透明上盖闭合后可以达到IP20的防护等级，避免柜内布线时掉落的金属碎屑触碰到带电部位引发故障。
