小型离心式电动鼓风机结构设计

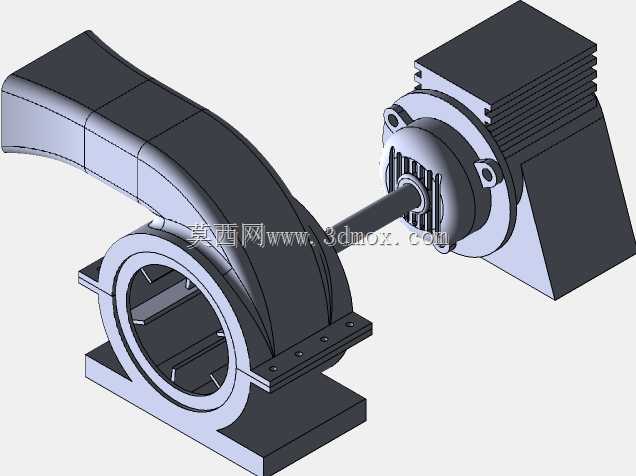

　　该电动鼓风机采用离心式结构布局，核心由驱动电机、蜗壳流道、叶轮腔体、安装基座四个功能模块组成，驱动段与风腔段采用同轴直连设计，省去了皮带传动或齿轮减速的中间环节，能有效降低传动损耗与运行振动，适配小流量高风压的送风场景。蜗壳采用渐扩式流道设计，从叶轮出口到出风口的截面平滑过渡，可将叶轮甩出的高速气流的动压逐步转化为静压，减少流道内的涡流损耗与气动噪音，出风口采用弧形弯管导向结构，可根据安装空间调整出风方向，适配不同管路对接需求。安装基座采用一体化铸造型式，底部预留了螺栓安装孔位，可直接固定在设备机架或安装平台上，基座与蜗壳、电机壳体之间设置了加强筋结构，可抵消设备运行时的径向与轴向振动，避免长期运行出现连接松动问题。

　　驱动电机采用风冷式壳体设计，外壳的散热筋沿轴向排布，可借助叶轮转动产生的负压气流带走电机运行热量，无需额外设置散热风扇，简化了整体结构。叶轮采用前弯式叶片设计，在相同转速下能获得更高的输出风压，适配小型设备的鼓风、送风、散热、物料轻量输送等场景，常见于小型工业设备散热、工位通风、小型燃烧装置助燃、实验室通风系统等工况。设计过程中对安装边界做了充分考量，电机端与风腔端的同轴度通过止口定位保证，装配时无需反复调整同轴度，降低了装配难度；各连接部位的螺栓孔位均做了沉头处理，避免螺栓突出影响周边部件安装；整体结构的外形轮廓做了圆角过渡处理，既减少了应力集中点提升结构强度，也避免安装维护时的锐边划伤。流道内壁做了平滑过渡处理，没有突兀的凸起或直角结构，可减少气流阻力，提升送风效率；电机与风腔之间设置了密封结构，避免气流从连接缝隙泄漏，保证风压输出的稳定性。
