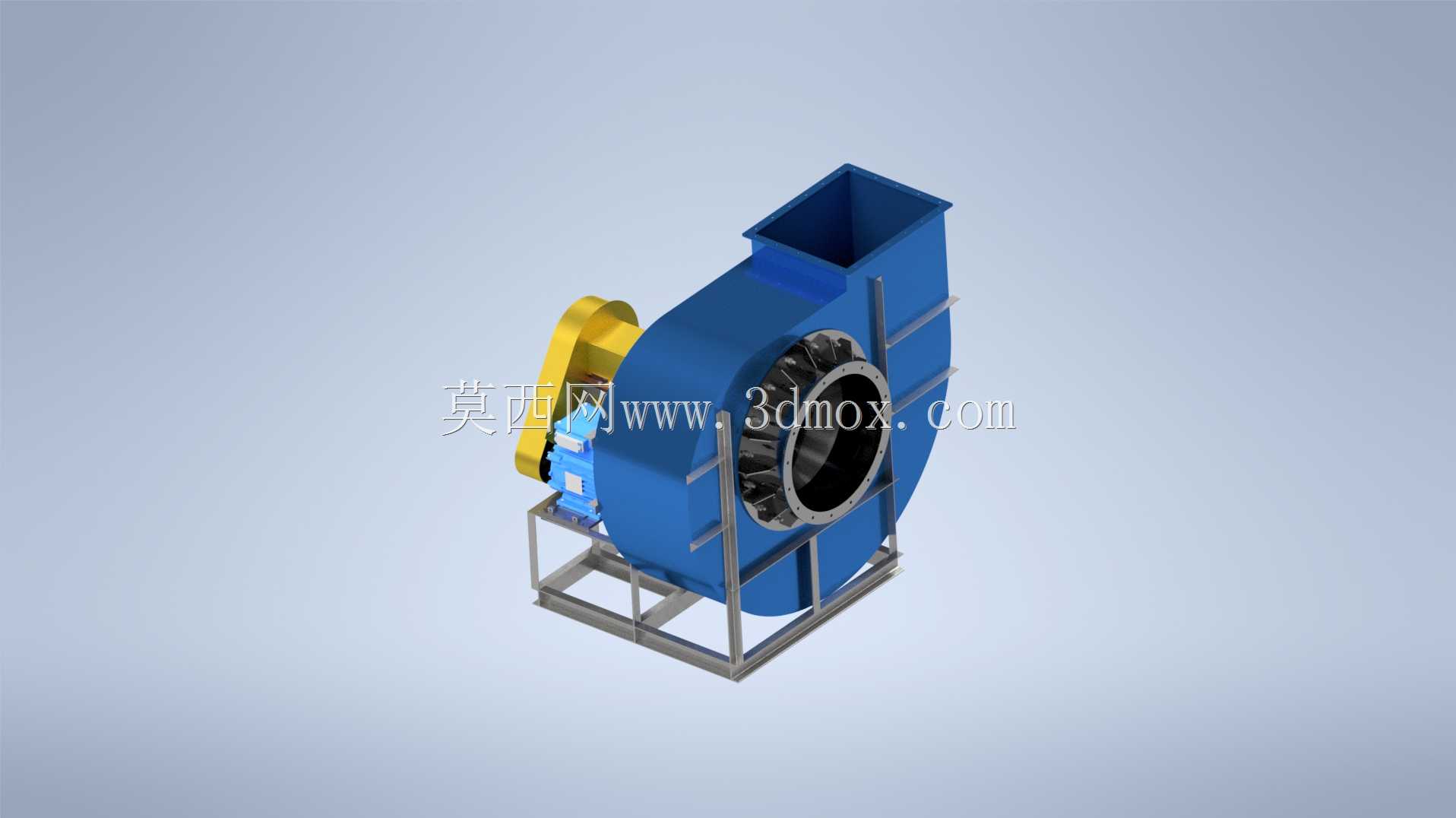

工业离心通风机带传动组配套机架结构

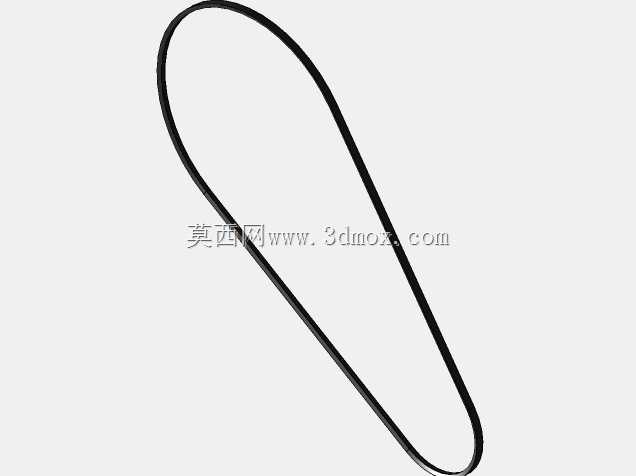

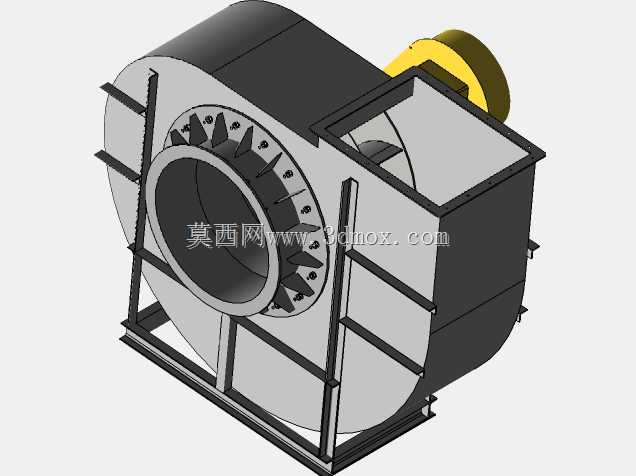

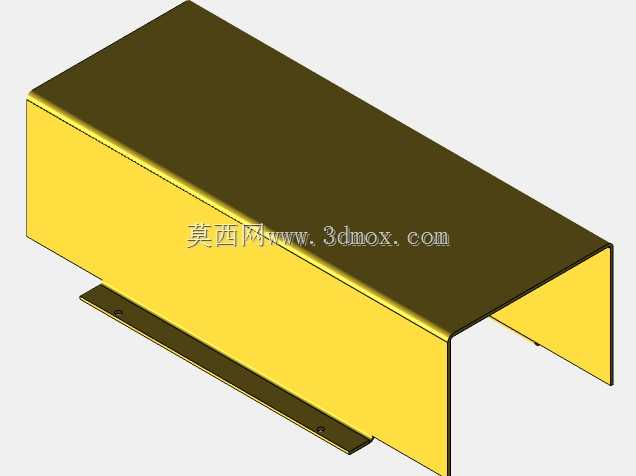

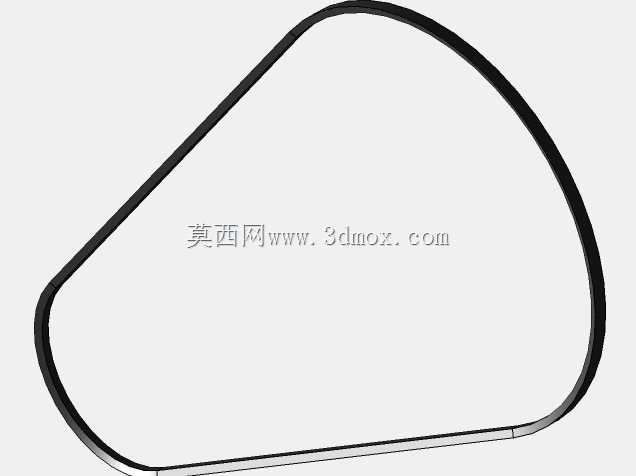

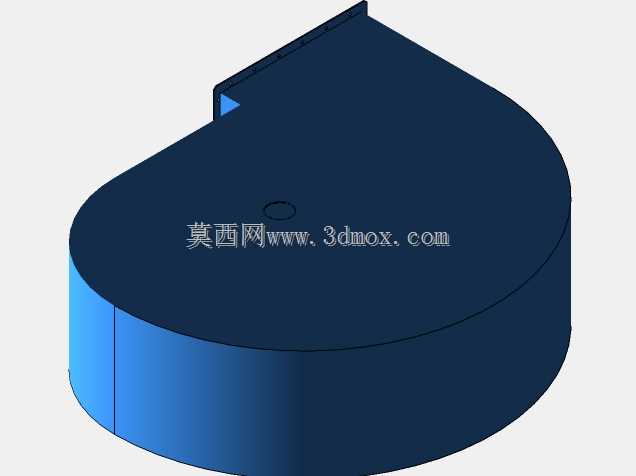

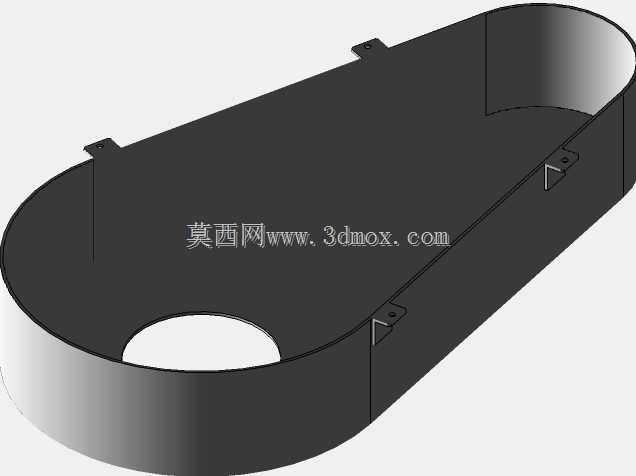

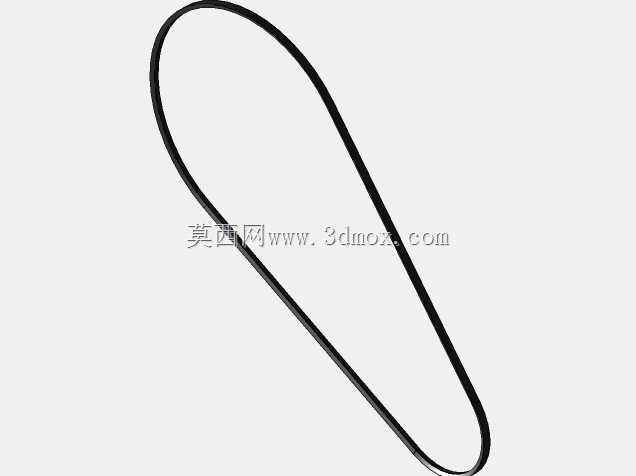

　　这套结构针对车间通风除尘、生产工序排风、工艺送风等场景设计，核心采用后向式离心叶轮结构，蜗壳采用对数螺旋线型线设计，能在保证风压输出的前提下降低气流在壳体内的涡流损耗，适配常规工业环境下的空气输送需求，可对接除尘系统、废气收集管路、车间补风系统等不同工况的管路接口。从结构布局来看，传动组采用皮带轮减速传动方案，电机与风轮主轴分体安装在共用型钢焊接机架上，这种布局一方面可以通过更换不同直径的皮带轮灵活调整风轮转速，匹配不同工况下的风压风量需求，另一方面也能避免电机直接接触风机输送的含尘、高温气流，延长电机的使用寿命，日常维护时只需拆卸皮带护罩即可更换传动带，无需拆解风机主体结构。蜗壳的进风口采用收敛式流线型设计，

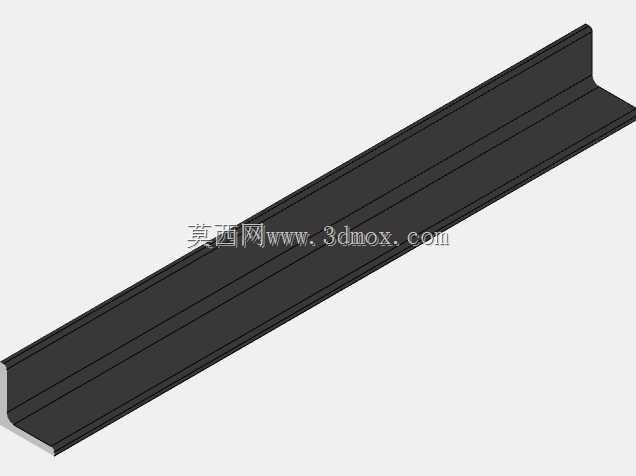

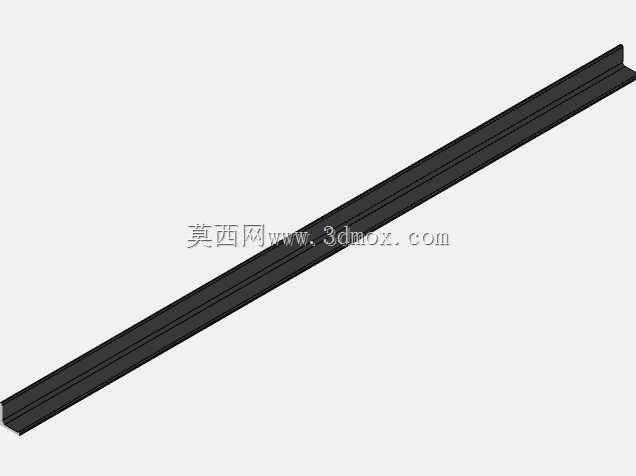

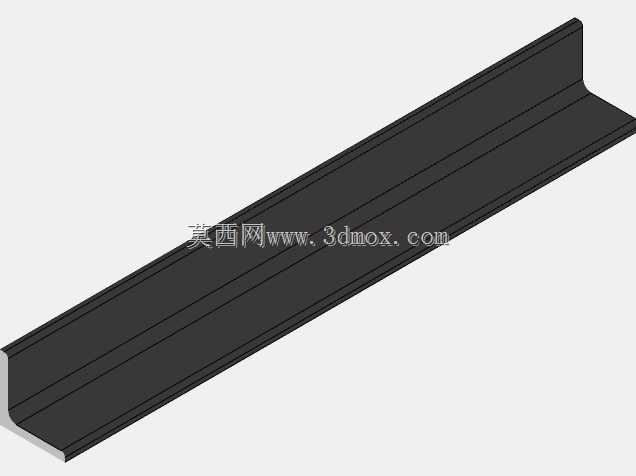

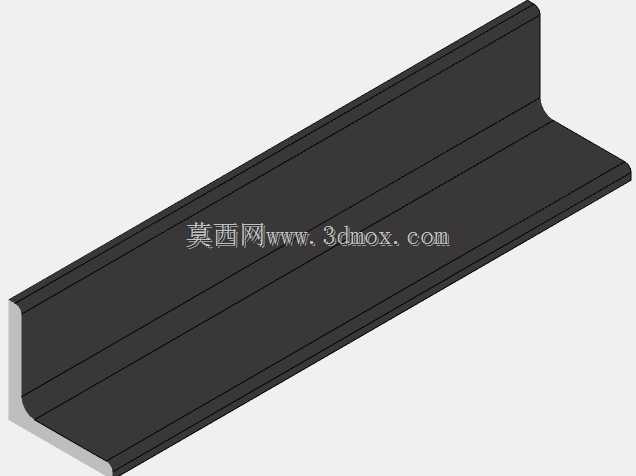

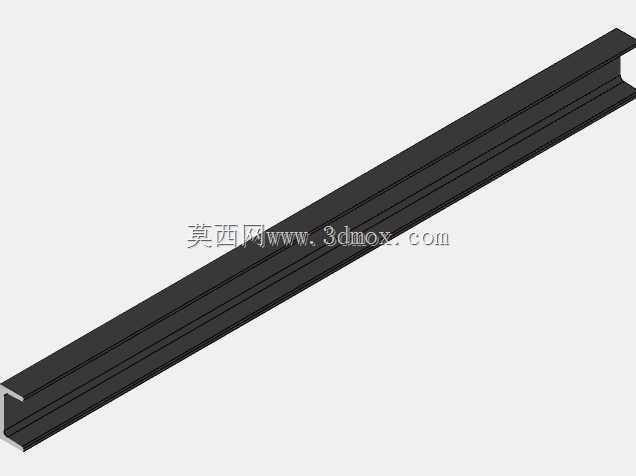

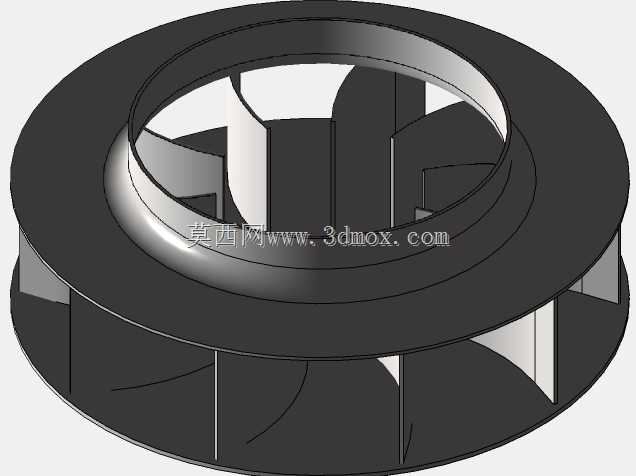

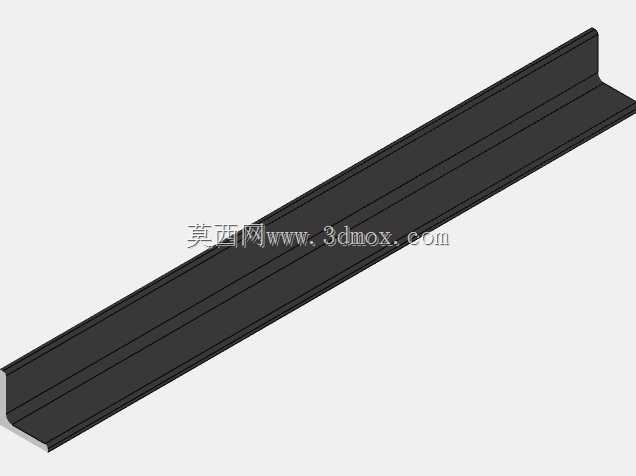

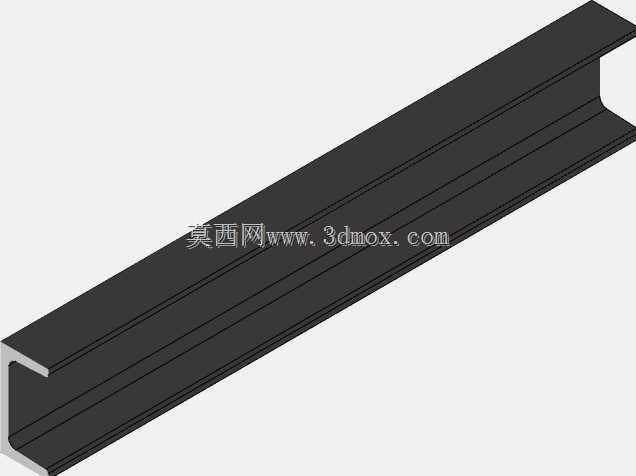

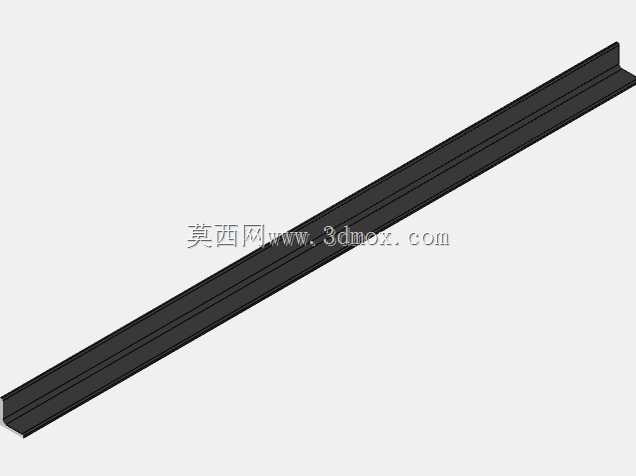

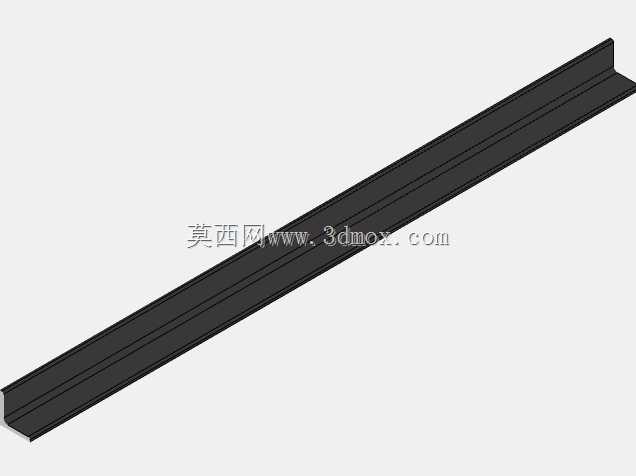

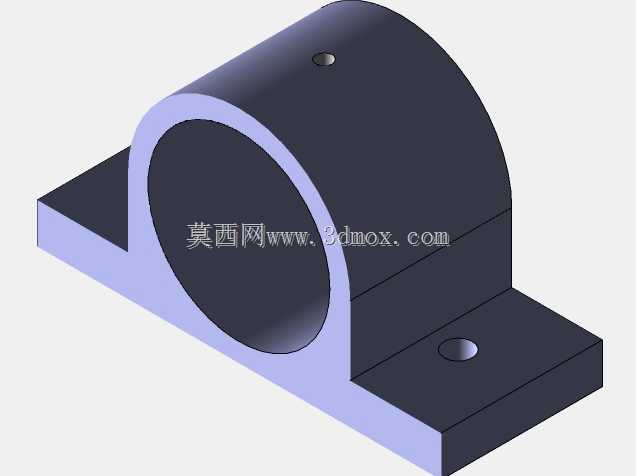

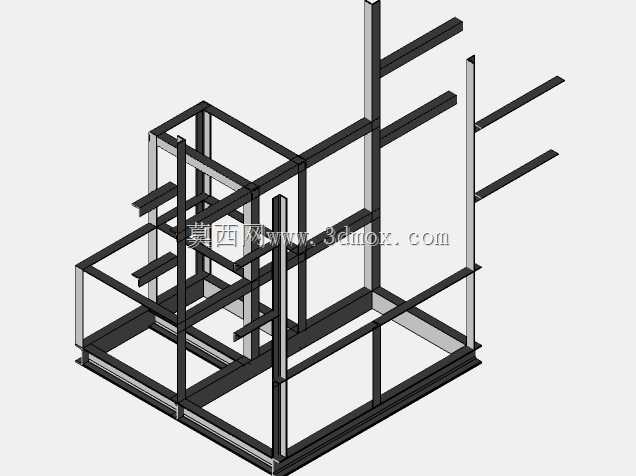

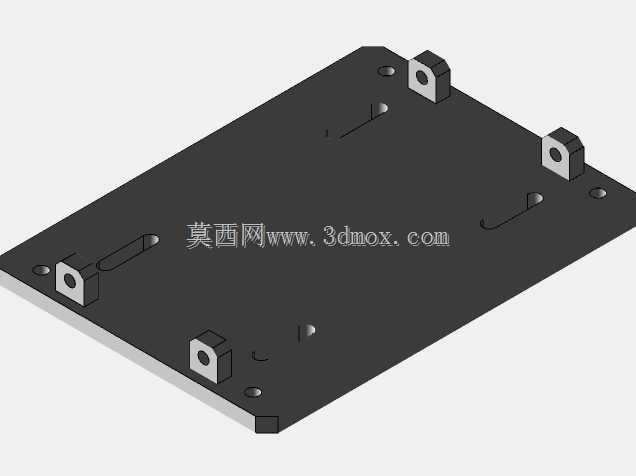

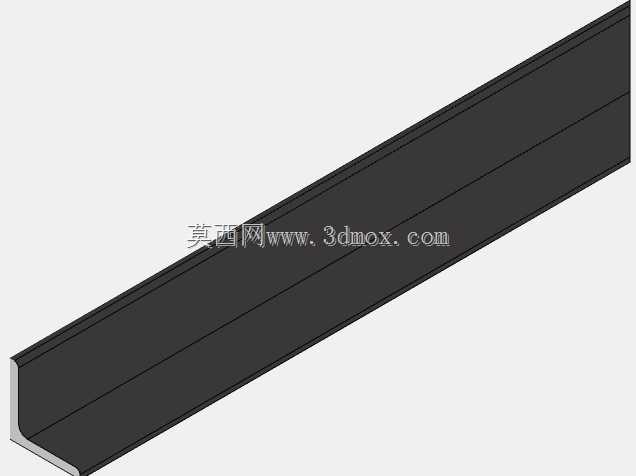

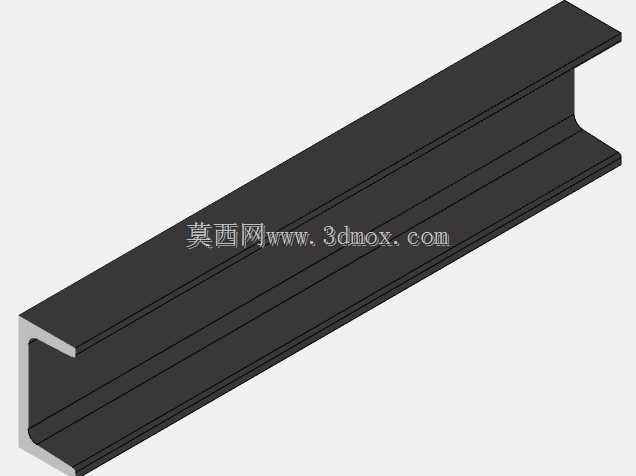

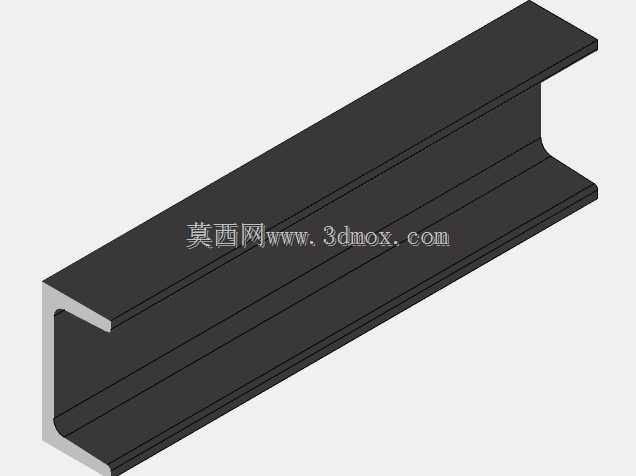

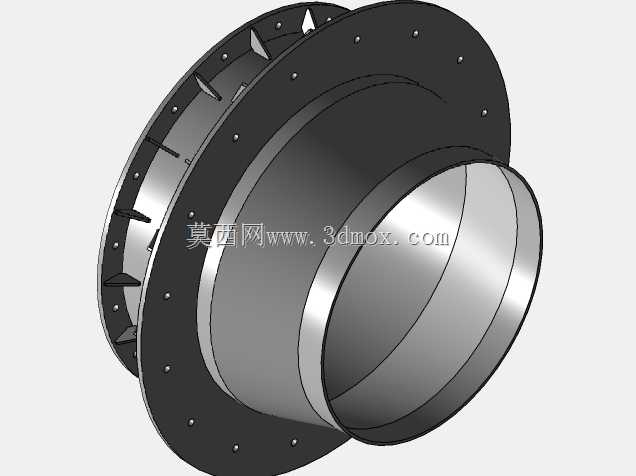

　　与叶轮进口的配合间隙控制在合理范围内，减少气流进口处的泄漏损失，出风口采用方形法兰接口，可直接匹配标准矩形通风管路，安装时无需额外制作变径接头。机架部分采用型钢焊接框架结构，底部预留了地脚螺栓安装孔位，可直接固定在混凝土基础或者钢制平台上，机架上的电机安装位设计了长条形调节孔，方便安装时调整皮带张紧度，也能抵消皮带长期运行产生的松弛量。叶轮部分采用钢板冲压成型的叶片与轮盘、轮盖铆接而成，做了动平衡校正，运行时的振动量控制在工业设备允许的范围内，与蜗壳侧壁的间隙均匀，避免运行时出现刮蹭问题。传动侧的轴承座采用独立安装座固定在机架上，轴承选用密封型深沟球轴承，可适配常规工矿环境下的长期连续运行，注油嘴预留了外接注油的位置，

　　日常维护时不需要拆解轴承座即可完成润滑脂补充。整机的安装边界充分考虑了工业现场的检修空间需求，电机侧预留了足够的接线与散热空间，蜗壳侧面预留了检修门的安装位置，可在不拆卸管路的情况下清理叶轮附着的积尘，适配木工车间除尘、焊接烟尘收集、厂房通风换气、生产工序工艺送风等多种实际使用场景，结构设计充分考虑了现场安装、日常维护、工况适配的实际需求，没有冗余的结构设计，所有部件的安装位置都经过排布优化，兼顾了运行稳定性与维护便捷性。
