小型平板式玻璃裁切工装结构设计

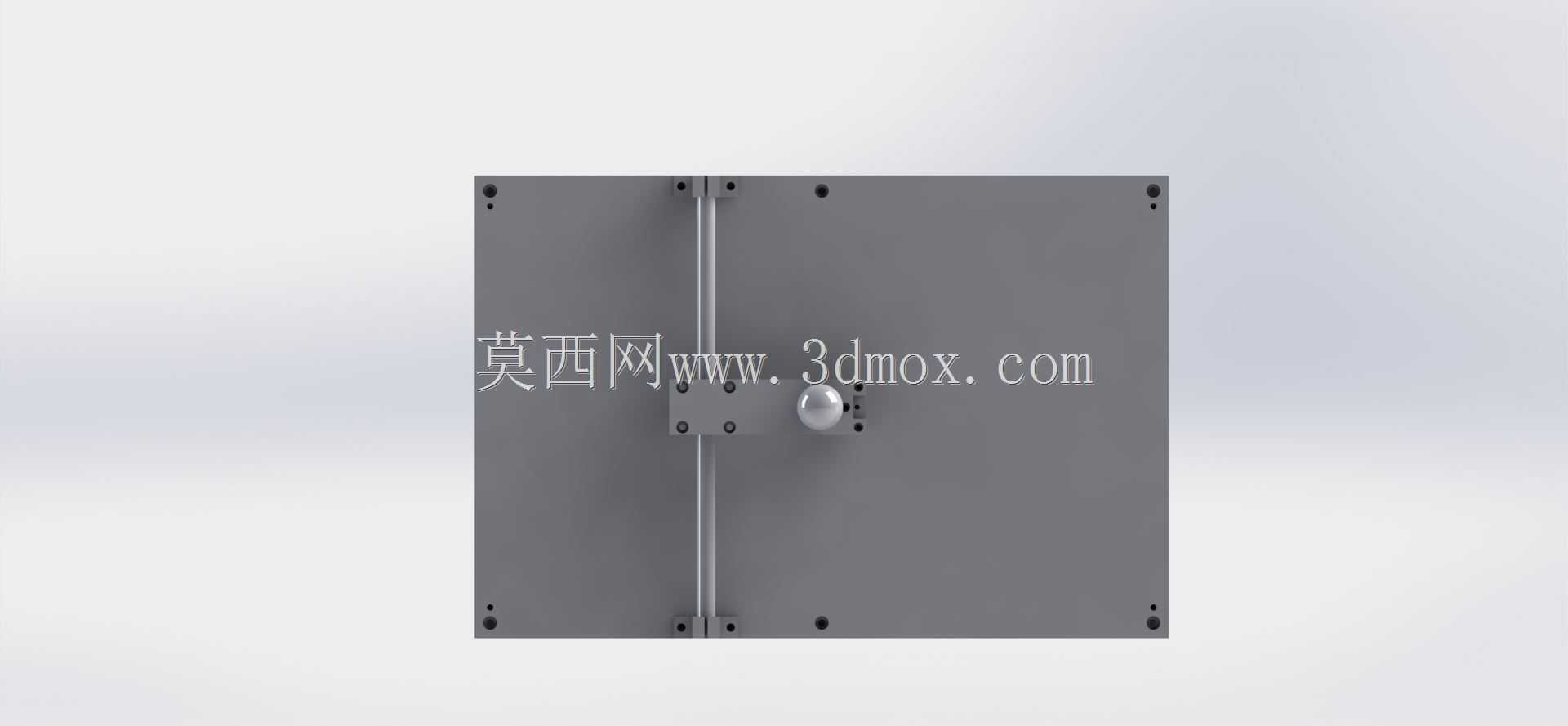

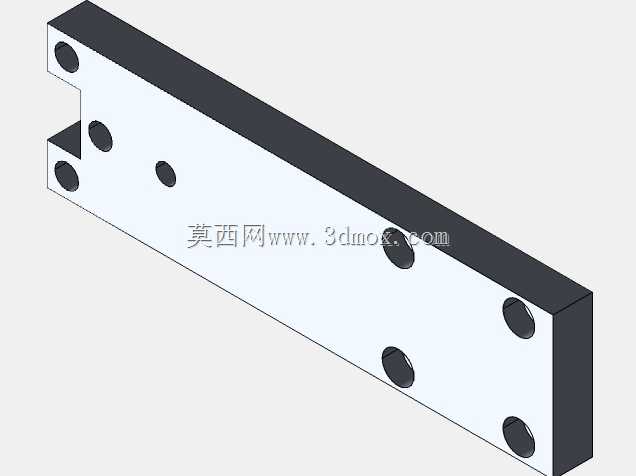

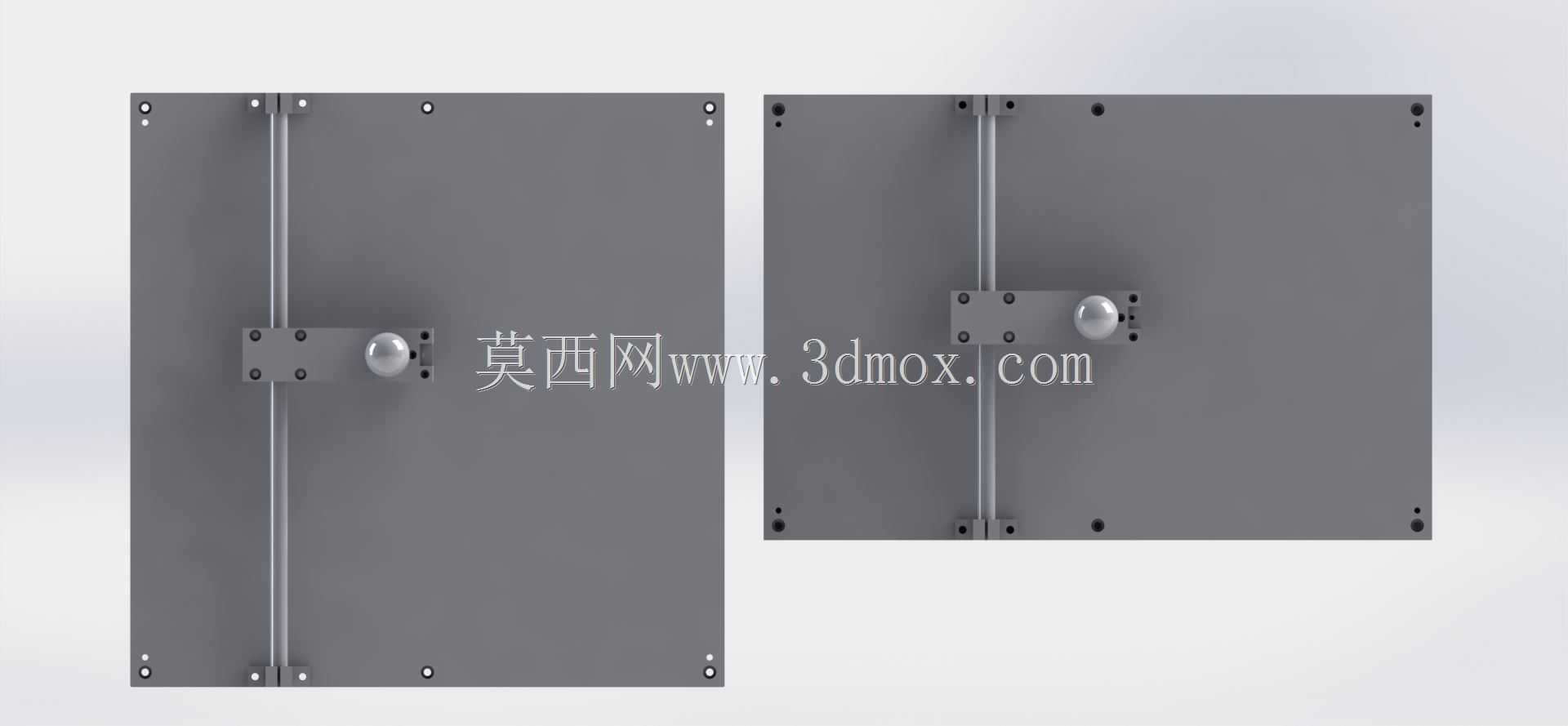

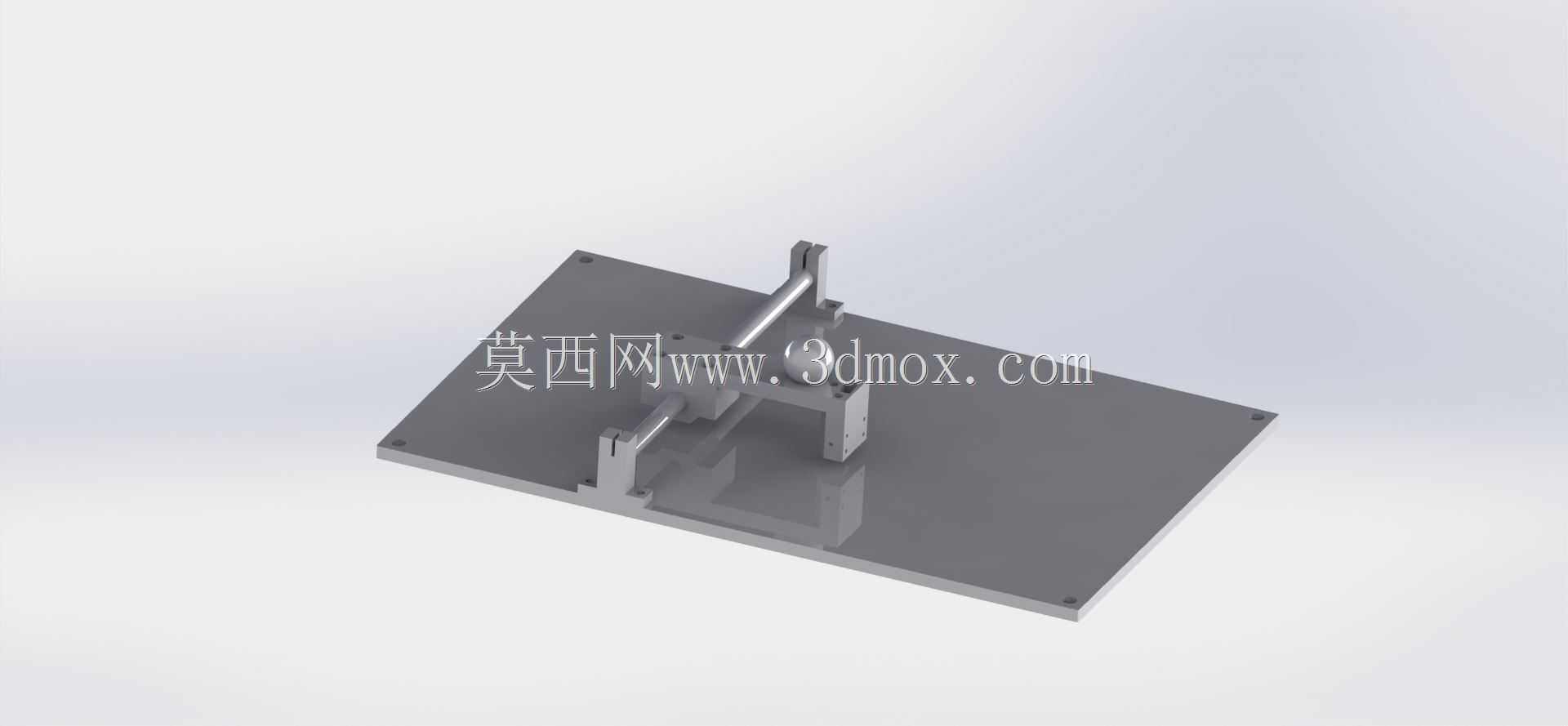

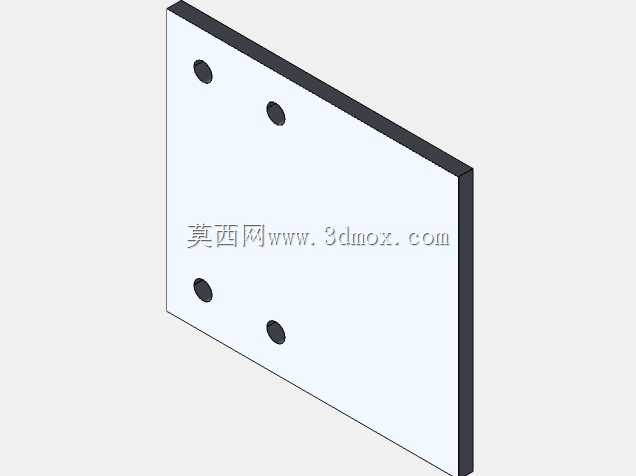

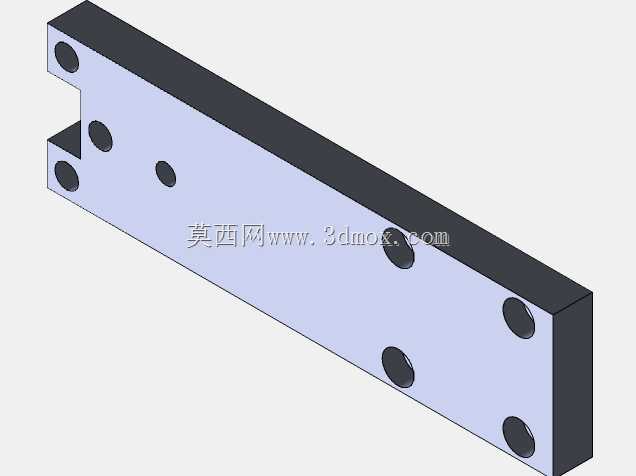

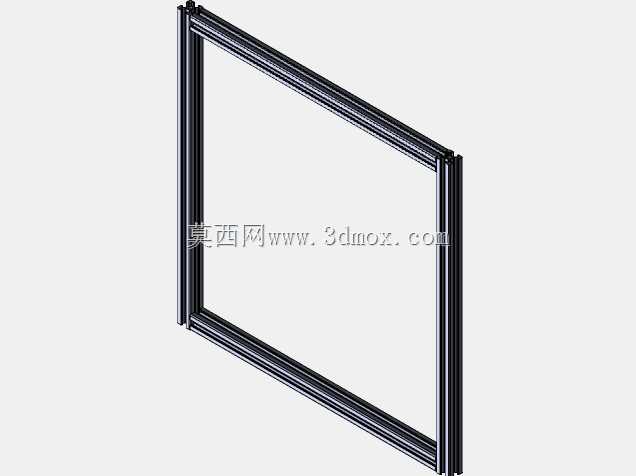

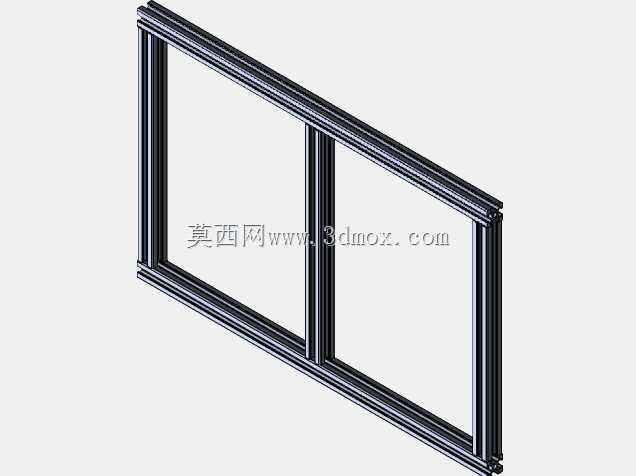

　　这款玻璃裁切工装主要面向小尺寸薄玻璃的定长裁切场景，常见于小型玻璃加工门店、实验室试样制备、电子配件小批量生产环节，用来替代纯手工持尺划线的作业方式，降低裁切过程中玻璃走偏、崩边的概率。从结构布局来看，整套装置以一块平整的矩形金属底板作为安装基准，底板四周预留了沉头安装孔，可直接固定在常规操作工作台面上，安装时需保证底板平面度公差在0.1mm以内，避免放置玻璃时出现翘曲影响裁切精度。底板上方设置了两组可调式定位挡块，一组沿底板长度方向布置作为长度定位基准，另一组沿宽度方向布置作为宽度定位基准，挡块与玻璃接触的端面镶嵌了软质聚氨酯垫片，防止硬质金属直接接触玻璃表面造成划伤，挡块通过T型槽螺栓与底板连接，松开螺母即可沿槽道滑动调整位置，

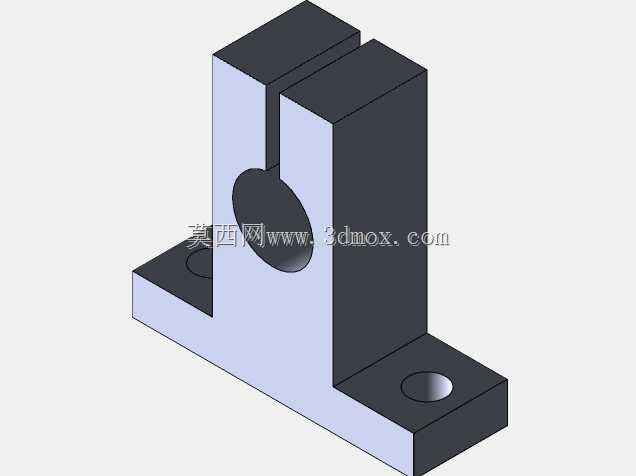

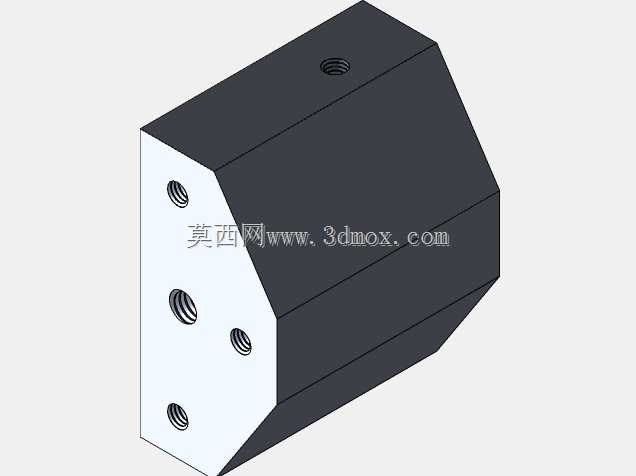

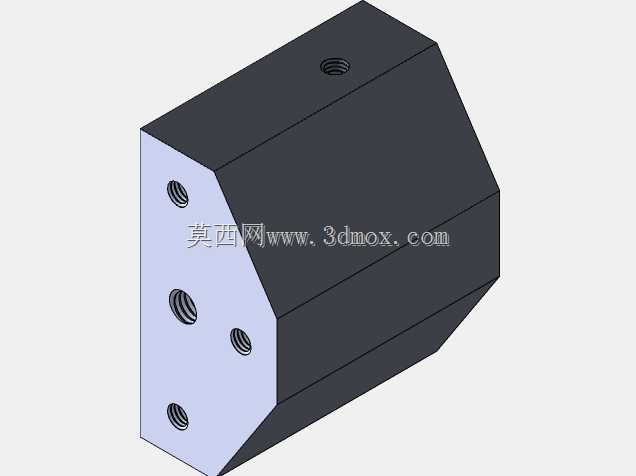

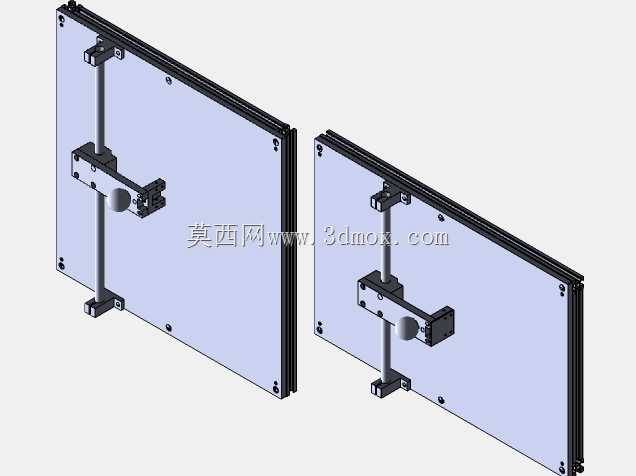

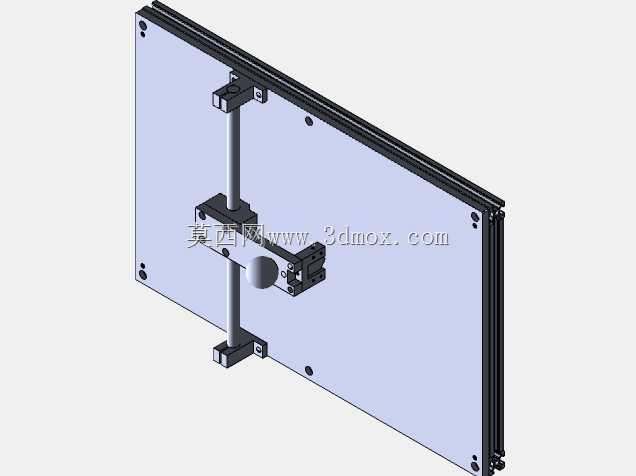

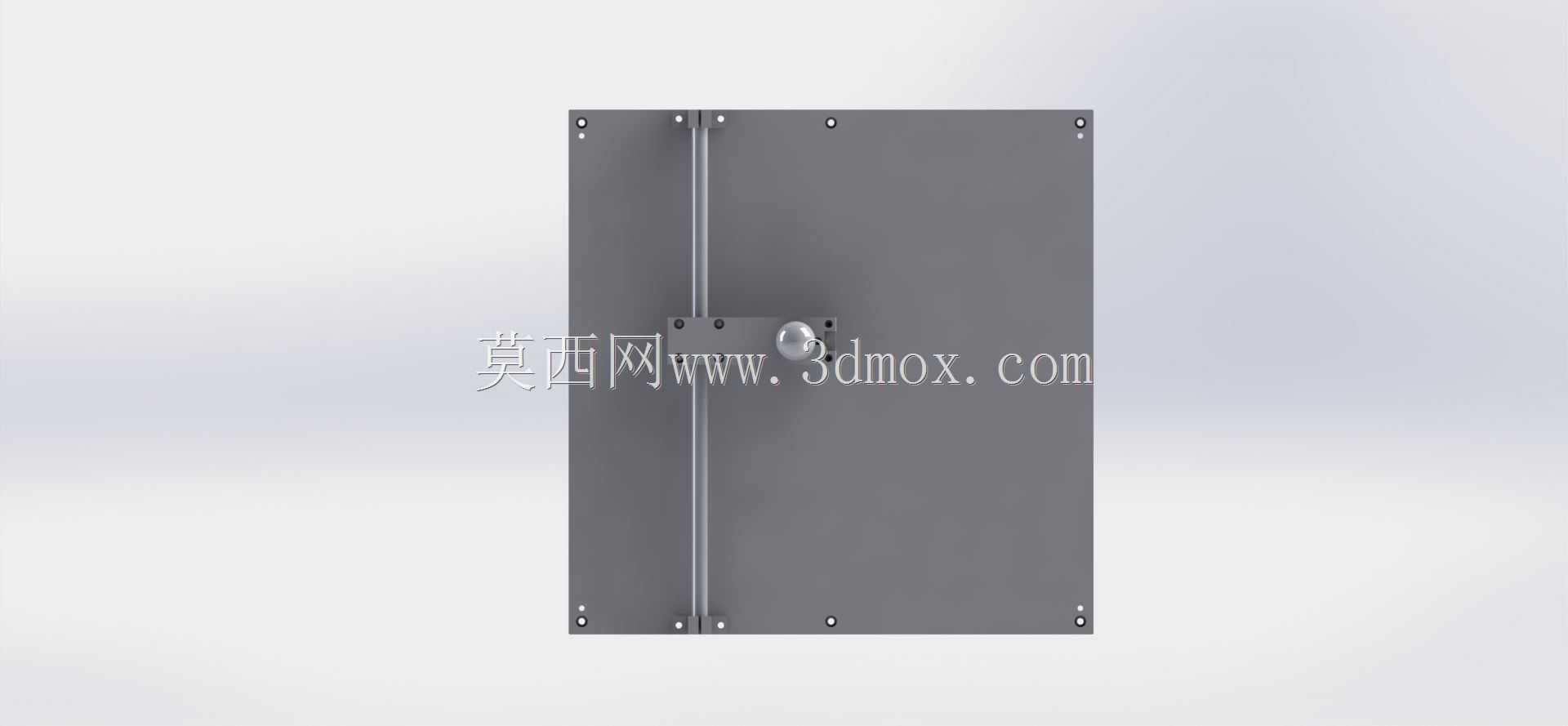

　　适配不同长宽尺寸的玻璃裁切需求。裁切执行部分采用了跨梁式导向结构，两根平行的圆柱导轨横跨在底板上方，导轨两端通过立式支撑座固定在底板上，导轨上装配了可沿轴向滑动的刀座组件，刀座内部预留了标准玻璃刀的安装位，可适配市面上常规的滚轮式玻璃割刀，刀座上设置了锁紧旋钮，调整好刀头伸出长度后即可锁定，保证裁切过程中刀头压力恒定，避免出现压力过大压碎玻璃、压力过小划不透玻璃面层的问题。设计时特意控制了导轨与底板表面的平行度，装配后导轨母线与底板平面的平行度公差控制在0.05mm范围内，确保刀头滑动全程与玻璃表面的接触压力一致，裁切出来的切口平直度更高。整套结构没有复杂的传动部件，手动推动刀座即可完成划线作业，

　　划线完成后只需沿划线位置施加轻微掰力即可分离玻璃，相比纯手工操作，定位效率提升40%以上，切口崩边率可降低至5%以内。考虑到小尺寸玻璃裁切的作业频率不高，这套工装没有配置电动驱动部件，整体结构简单可靠，维护成本极低，日常使用只需定期给圆柱导轨涂抹少量润滑脂，清理底板表面残留的玻璃碎屑即可，不需要复杂的调校流程，普通操作人员经过5分钟讲解即可独立上手操作。底板的尺寸设计充分考虑了常规操作空间的限制，整体宽度不超过普通工作台的进深，操作人员站立在工装正面即可完成放料、定位、裁切、取料的全流程动作，不需要频繁挪动位置，作业动线流畅。定位挡块的调节行程覆盖了从50mm到600mm的玻璃尺寸范围，可满足绝大多数小规格玻璃的裁切需求，

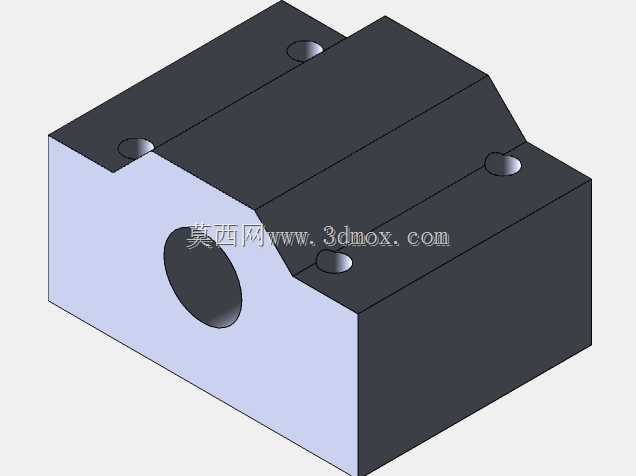

　　对于异形小尺寸玻璃，也可通过加装定制靠模的方式实现快速定位，拓展了工装的适用范围。刀座与导轨之间采用了自润滑铜套作为滑动配合件，长期使用也不会出现卡顿问题，刀头的更换也十分便捷，松开刀座侧面的紧固螺丝即可取出旧刀头更换新件，不需要拆解整套导向结构。
