100W-1.5KW功率段RS系列伺服驱动装置

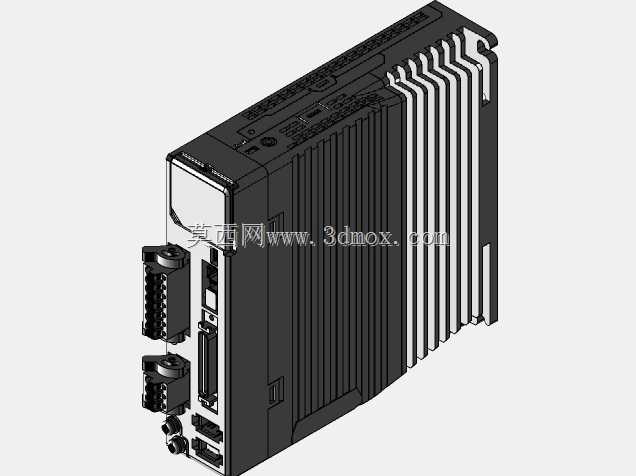

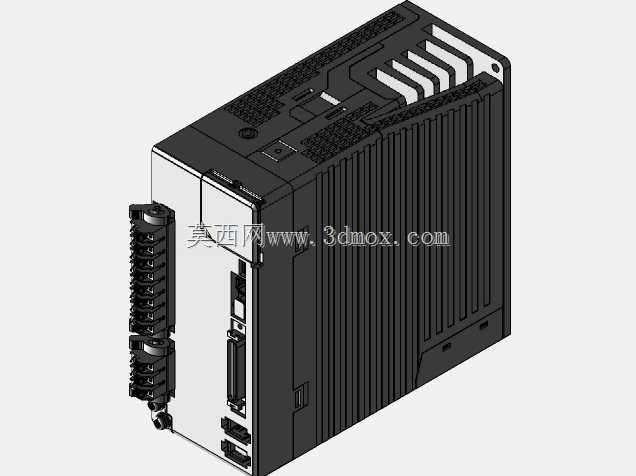

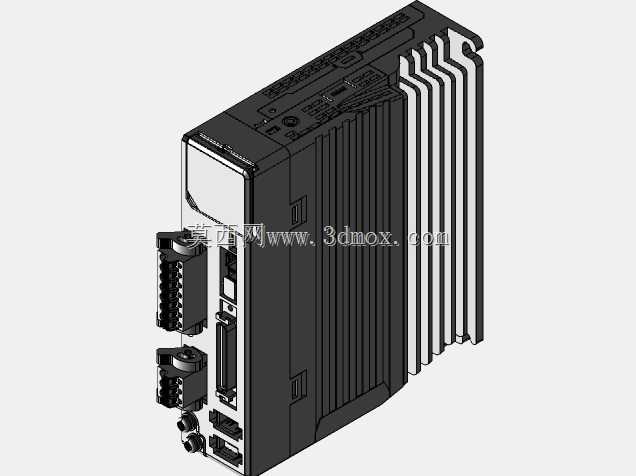

　　在非标自动化产线搭建、数控机床进给轴控制、包装机械送料机构、电子加工设备点位运动这类对运动精度、响应速度有硬性要求的场景里，伺服驱动器是整套运动控制链路里的核心执行层部件，这款覆盖100W到1.5KW功率段的RS系列伺服驱动，建模时完全还原了实物的结构细节与安装边界，能直接用于电气柜布局仿真、设备三维布线、整机干涉检查这类工程设计环节。从实际功能逻辑来看，这款驱动承担着将上位控制指令转化为伺服电机驱动信号的作用，可实现位置、速度、转矩三种控制模式的切换，匹配对应功率段的伺服电机时，能完成高精度的位置定位、平稳的转速调节以及恒定转矩输出，满足不同工况下的运动控制需求，比如在点胶设备上用位置模式实现轨迹精准跟踪，

　　在收放卷机构上用转矩模式实现张力恒定控制，在输送线上用速度模式实现稳定的线速度匹配。建模过程中优先还原了设备的安装尺寸边界，壳体侧面的散热筋结构完全按照实物的排布、高度、间距建模，这部分结构直接决定了电气柜内安装时的侧向预留散热空间，不能随意简化；正面的接线端子排、通讯接口、编码接口的位置与插接空间都做了精准还原，设计电气柜布线时可以直接参考模型预留接线操作空间，避免出现安装后线缆弯折半径不足、接口被其他元器件遮挡无法插拔的问题。壳体的整体安装孔位、挂装结构的尺寸完全匹配实物参数，做安装板布局时可以直接在模型上提取孔位坐标，不用反复核对二维手册尺寸。从设计思路上，这款驱动采用金属壳体搭配一体化散热结构，

　　侧面的竖向散热筋增大了自然对流的散热面积，1.5KW功率段运行时的热量可以通过壳体快速散出，不需要额外加装散热风扇就能满足常规工况的温升要求，降低了设备运行的故障点；正面的端子分区清晰，强电动力端子、弱电信号端子、通讯接口分区域布置，既减少了强弱电之间的信号干扰，也方便现场接线时的区分操作，降低接线错误概率。模型还还原了壳体上的状态指示灯位置、操作按键的排布，做设备操作面板布局、人机交互设计时，可以直接参考这些结构的位置，预留观察与操作空间，避免整机装配后操作人员无法直观查看驱动运行状态、无法进行参数设置操作。在做整机动画仿真、虚拟调试时，这款精准建模的驱动可以和匹配的伺服电机模型配合，还原整套运动控制单元的安装形态，让虚拟场景的设备布局和实际装配效果完全一致，提前排查安装干涉、空间不足、布线不合理这类前期设计问题，减少现场安装调试的返工量。
