FPC捡拾转运自动化设备结构设计

　　在柔性电路板生产后段工序中，FPC产品本身轻薄易弯折，传统人工捡拾转运过程中极易产生折痕、表面划伤等不良，同时人工上下料的节拍难以匹配高速输送线的运行效率，这款捡拾设备正是针对该类痛点完成的结构设计。设备整体采用框架式焊接基座作为承载主体，底部配置可调式支撑脚杯，可适配车间地面存在的小幅平整度偏差，安装时仅需预留对应长宽的操作空间，无需额外预埋固定结构，对接现有产线输送机的高度可通过支脚调节范围完成匹配，无需对原有输送线做大规模改造。设备核心功能覆盖FPC成品从装载托盘到输送线的捡拾转移，以及空托盘的回收暂存流程，执行端采用适配柔性板材的拾取结构，拾取过程中通过多点位均匀施力避免FPC局部受力产生形变，

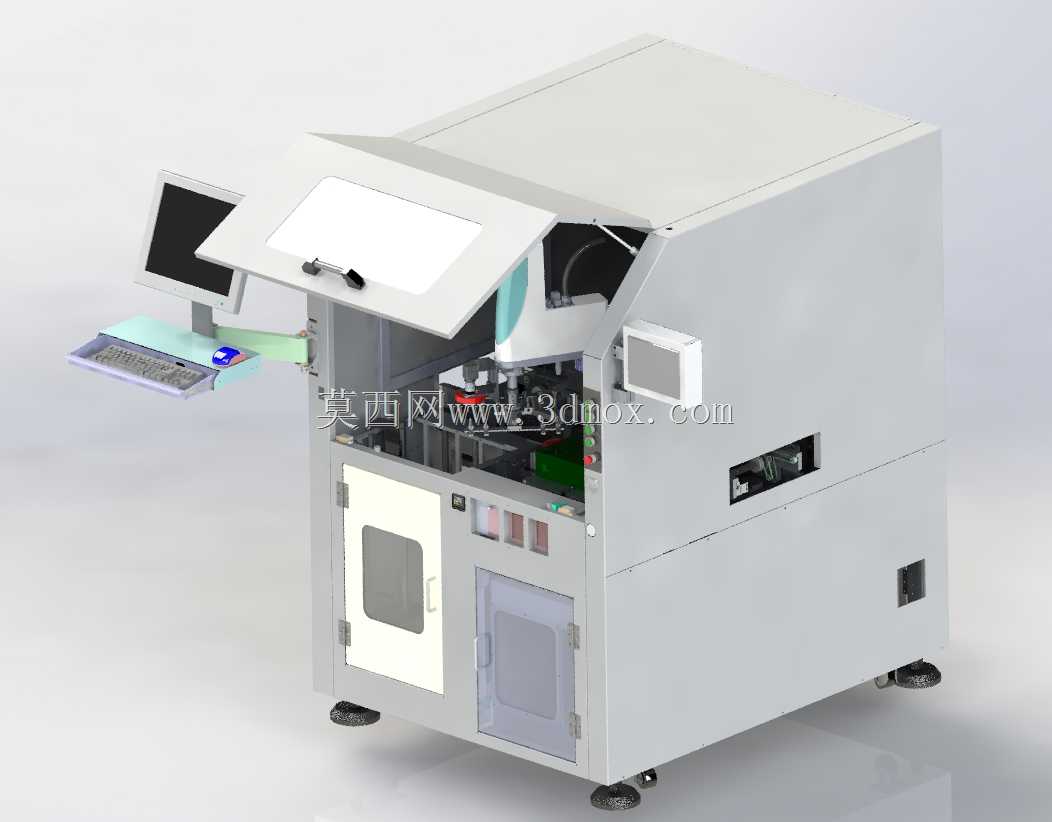

　　拾取行程覆盖托盘堆叠位到输送机接料位的全区间，运动路径经过干涉校验，运行过程中不会与托盘护栏、输送线侧边挡板产生剐蹭。设计过程中优先考虑产线换型的适配性，拾取端的安装位采用快换式接口，可根据不同尺寸规格的FPC更换对应拾取模组，托盘定位机构采用可调式侧挡结构，调整范围覆盖行业内主流的FPC装载托盘尺寸，无需更换整套定位治具即可完成多规格产品的生产切换。设备的护罩采用半包围式结构，在运动机构外侧设置透明防护挡板，既可以避免人员误触运动部件产生安全隐患，也不会遮挡操作人员观察设备运行状态的视线，护罩的检修门设置在设备侧方，打开后可直接接触到驱动组件、传动部件等需要定期维护的结构，日常点检、易损件更换的操作空间充足。

　　气路与线路均采用内置式排布，沿框架型材的内部槽道布置，外部无裸露的管线，既可以避免生产车间内的浮尘、碎屑附着在管线表面加速老化，也能防止管线外伸被运动部件剐蹭造成故障。设备的动作逻辑与产线输送机做联动信号交互，当输送机到位传感器检测到接料位空闲时，才会触发捡拾动作，避免物料投放时与输送线上的载具产生碰撞，托盘升降机构采用伺服驱动配合线性导轨导向，托盘堆叠的升降位置精度控制在毫米级，保证拾取端每次下行都能精准对准最上层托盘内的FPC取料位，不会出现空取、取料偏位的情况。整体结构的重心经过配平计算，满载托盘堆叠状态下设备运行无明显晃动，高速往复运动过程中基座形变量控制在设计允许范围内，可长时间连续运行匹配产线的满负荷生产节拍。
