直列四缸内燃机全组件结构三维数模

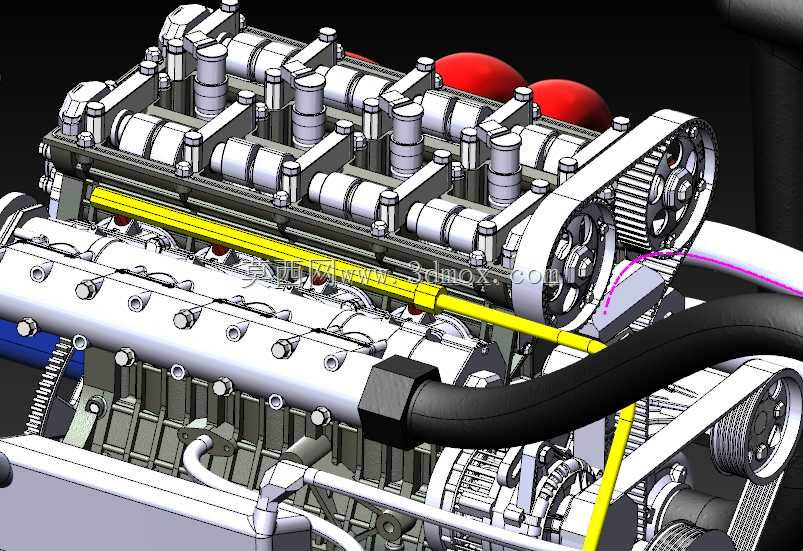

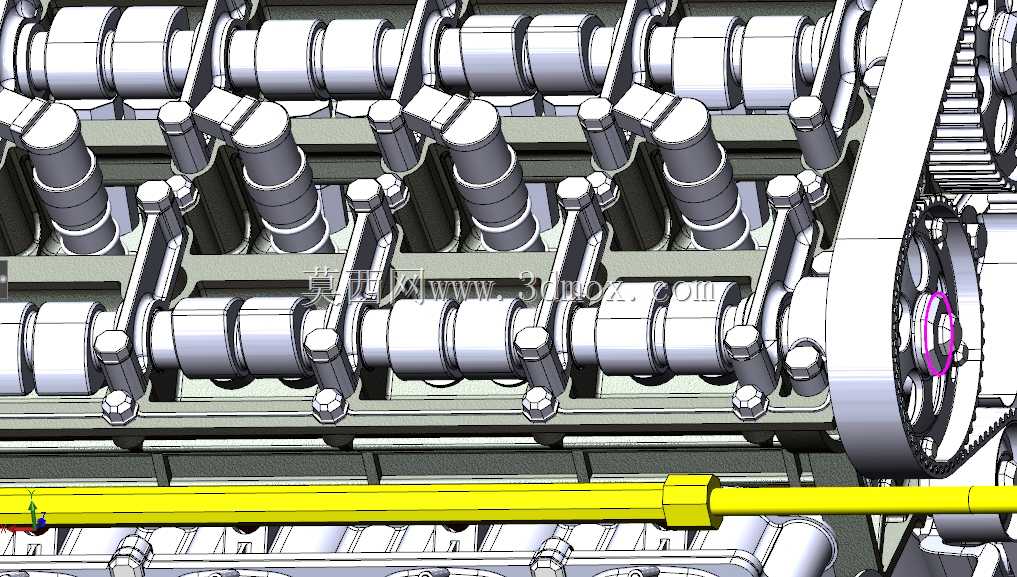

　　这款直列四缸动力装置的全组件数模，完整还原了民用小排量动力核心的全部装配关系，可直接用于动力总成匹配校核、教学演示拆解、逆向设计参考等场景。从实际装车适配来看，这类动力单元广泛适配紧凑型家用乘用车、小型工程机械辅机、固定式发电机组等场景，核心作用是通过燃油化学能到机械能的转换，为配套设备提供稳定的旋转动力输出。数模完整复现了双顶置凸轮轴配气结构，每缸对应进排气门的布置位置、凸轮轴与气门挺柱的配合间隙预留、凸轮型线的基础轮廓都做了准确还原，正时传动端的同步带轮、张紧轮的安装定位基准完全符合量产机型的设计逻辑，能直观看到配气相位与曲轴转角的对应传动关系。曲柄连杆部分的缸体主轴承座定位、连杆大头的剖分结构、

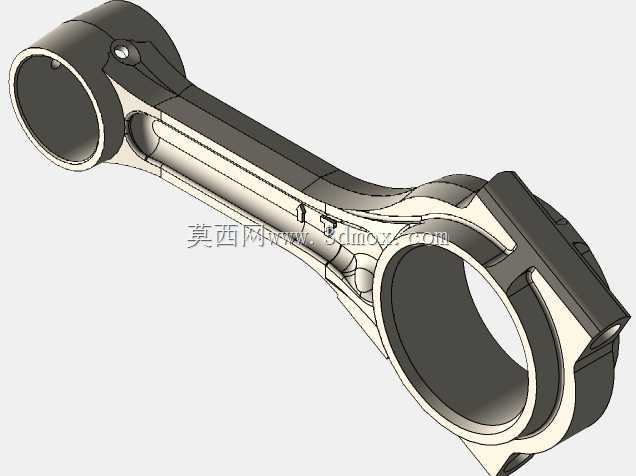

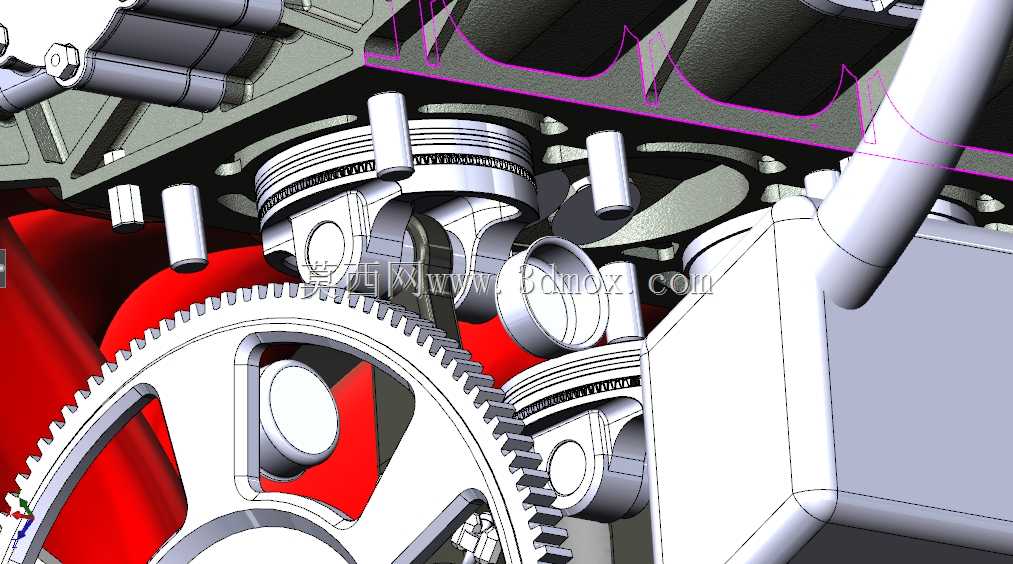

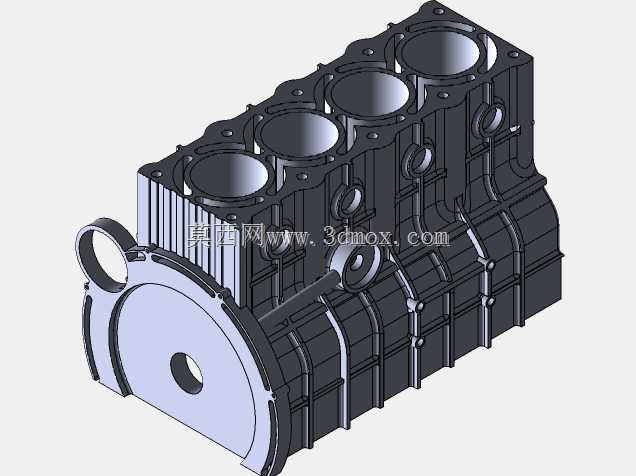

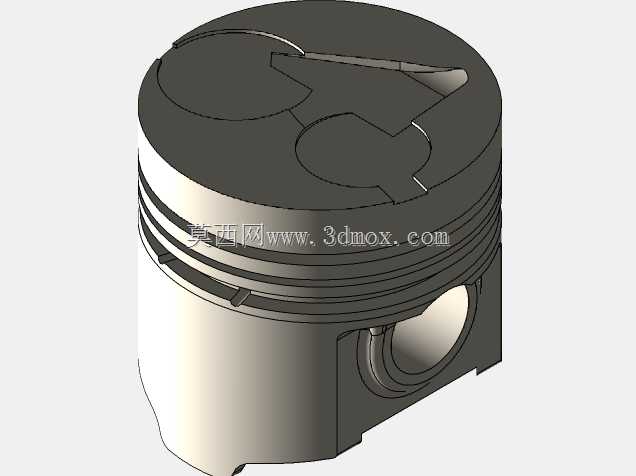

　　活塞环槽的分层设计都做了细节呈现，缸体侧面的冷却水道开孔、润滑油道的走向预留也清晰可辨，外围附件的布置上，进气歧管的稳压腔容积、管路走向充分考虑了各缸进气均匀性，冷却系统的外接管路、橡胶软管的弯折半径都符合实车装配的空间要求，避免出现安装干涉问题。从安装边界来看，数模预留了与变速箱连接的飞轮壳定位止口、发动机悬置的安装孔位坐标，整机的长宽高尺寸适配横置前驱车型的机舱布局，外围附件与缸体本体的最小安全间隙都做了合理预留，既满足结构强度要求，也兼顾了后期维护的操作空间。建模过程中对各配合面的公差带做了隐含设计，比如缸盖与缸体的结合面平面度要求、轴类零件与轴承的配合公差等级，都通过装配约束关系体现出来，没有出现零部件穿模、定位基准冲突的问题，拆解后每个子组件都能独立导出，可单独用于气门组、活塞连杆组、正时系统的专项结构讲解，也能用于虚拟装配实训，让使用者清晰掌握四缸发动机的做功顺序、各系统的协同工作逻辑。
