双缸苏格兰轭式蒸汽机结构设计

　　这款双缸苏格兰轭蒸汽机的结构设计，核心围绕蒸汽动力的平稳输出需求展开，在小型动力演示、复古动力装置复刻、教学实训场景中具备较高的参考价值。从实际用途来看，这类结构常被用于小型固定式动力输出场景，可带动小型发电机、水泵类负载完成持续运转，也常作为机械原理教学的具象演示载体，帮助从业者理解曲柄滑块类机构的运动转换逻辑。

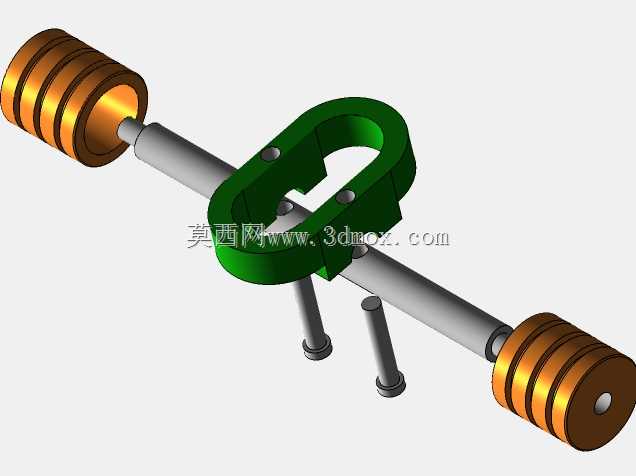

　　设计思路上，采用对称双缸搭配苏格兰轭传动结构，替代传统单缸曲柄连杆的动力输出形式，能够有效抵消单缸机构往复运动产生的侧向力，降低运转过程中的振动幅度，让动力输出的扭矩曲线更平缓。两个气缸平行布置在机座上方，蒸汽进排气通路集成在缸体侧部，通过配气机构的时序控制，推动活塞做往复直线运动，再通过苏格兰轭的十字滑槽结构，将活塞的直线运动直接转换为曲轴的旋转运动，相比传统连杆结构，这类轭式传动的活塞侧向受力更小，缸套磨损速率更低，长期运转的维护成本也相应降低。

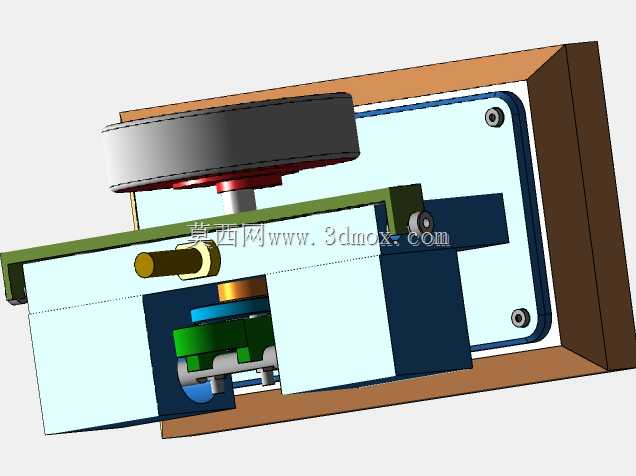

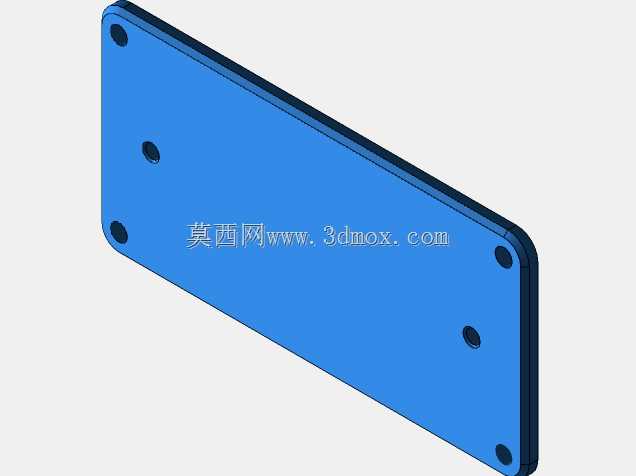

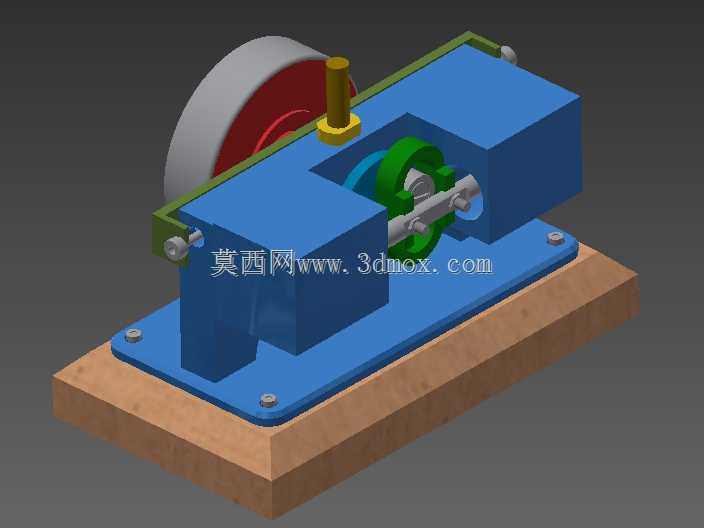

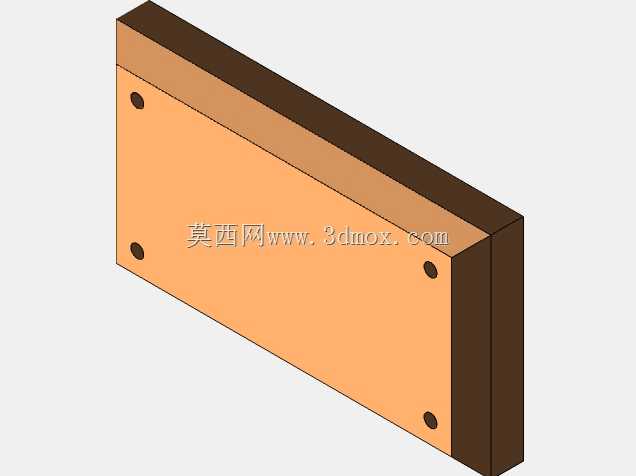

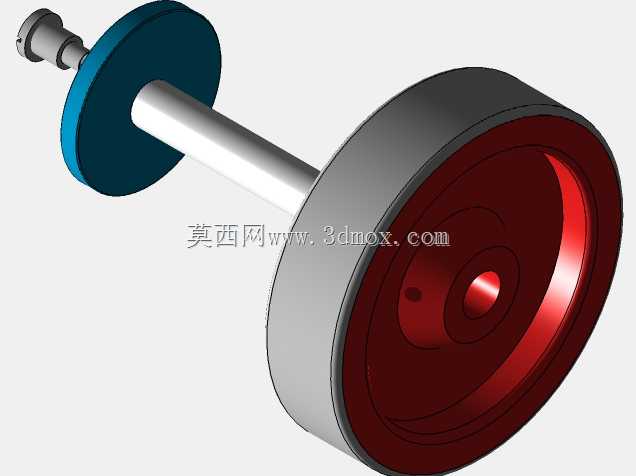

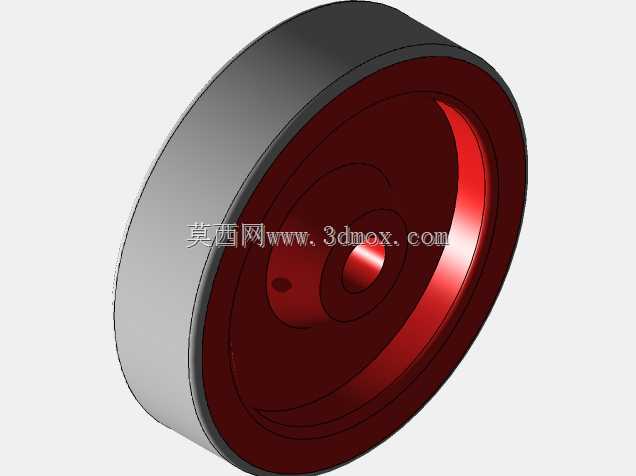

　　从安装边界来看，整套机构通过底部木质基座上的四个安装孔完成固定，安装孔位对称分布在蓝色金属底板的四个角，孔位间距适配常见的小型试验台架安装尺寸，基座整体的长宽比例控制在合理范围，不会占用过多台架空间。曲轴输出端延伸出机座外侧，可通过联轴器直接对接负载端，飞轮布置在曲轴的悬臂端，大直径铸铁材质飞轮能够储存运转过程中的动能，抵消双缸做功间隔的扭矩波动，让曲轴转速更稳定。顶部的调节螺栓用于调整配气机构的行程间隙，可根据实际蒸汽压力参数微调配气正时，适配不同工况下的动力输出需求。

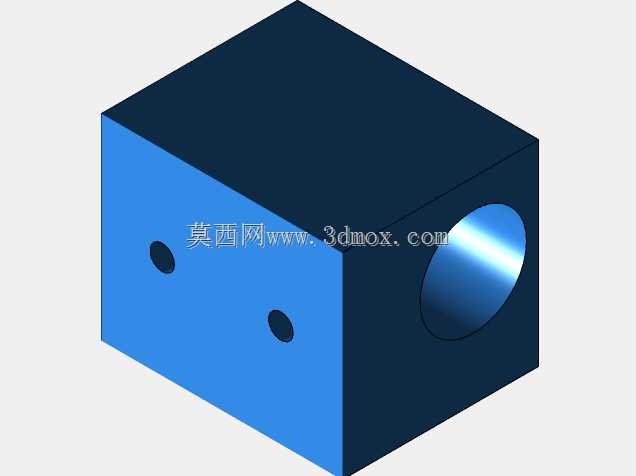

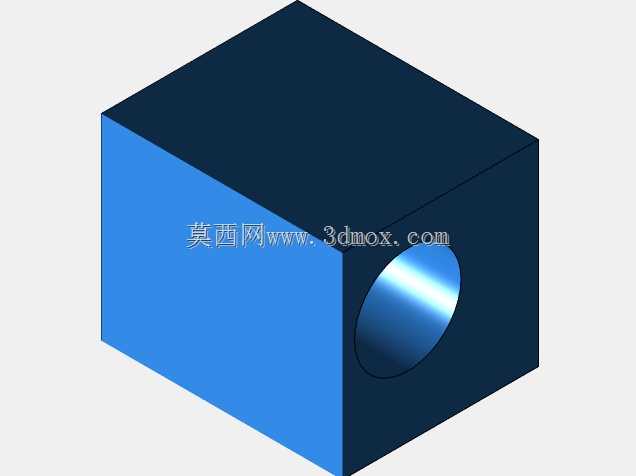

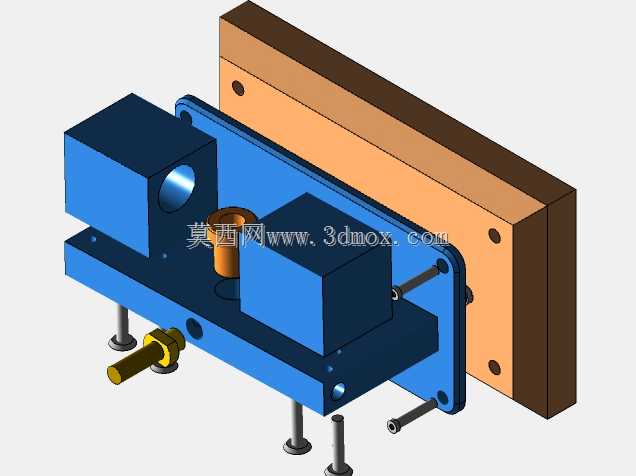

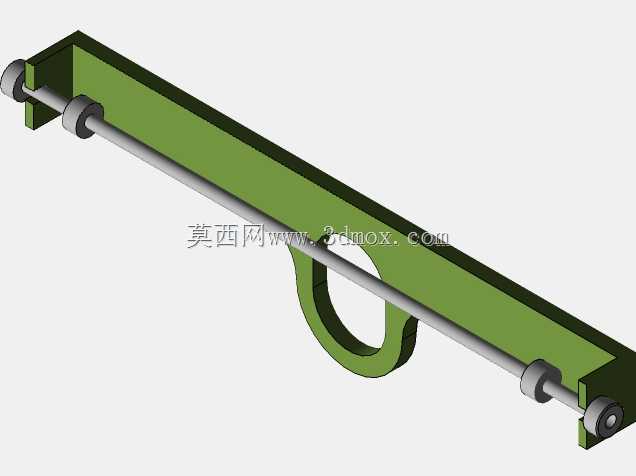

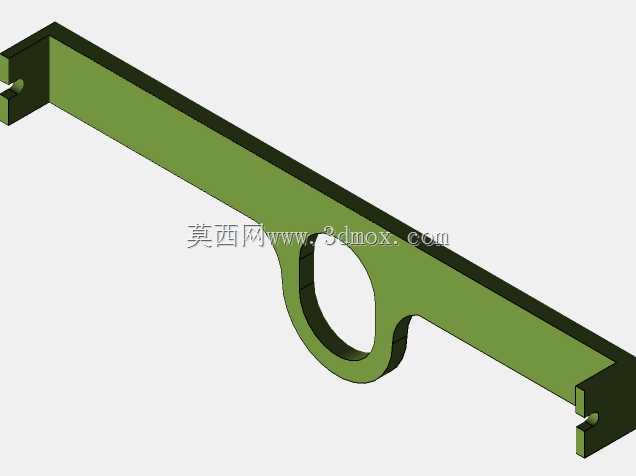

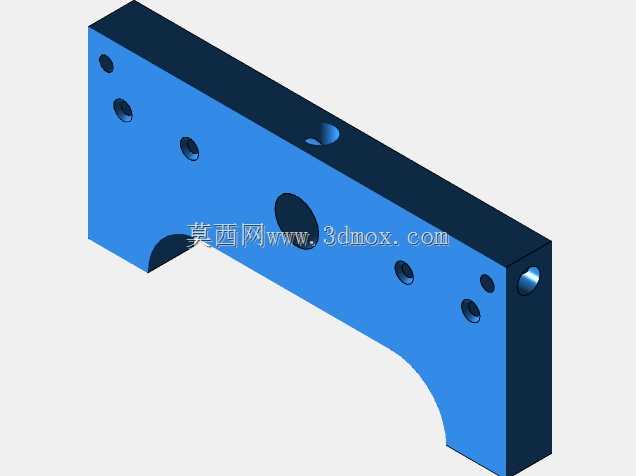

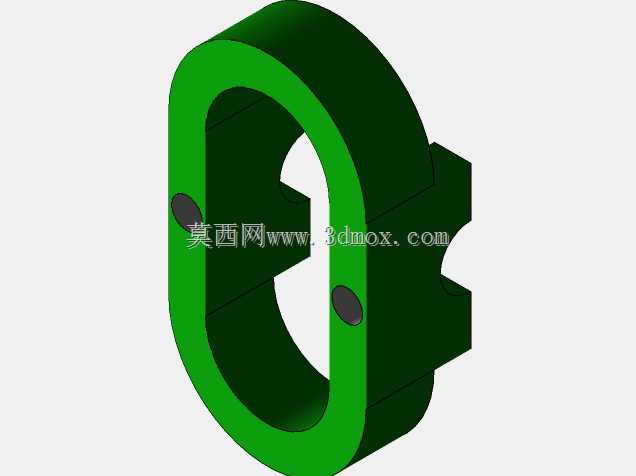

　　结构细节上，绿色的轭架滑槽与曲轴销做了耐磨处理，滑动接触面预留了润滑脂加注空间，蓝色缸体采用分体式装配设计，可单独拆解更换活塞密封件，不需要完全拆解整个机座就能完成日常维护。机座与木质底板之间设置了减震垫，能够进一步吸收运转过程中的高频振动，避免振动传递到安装台架上。整套机构的运动部件全部做了安全防护设计，飞轮外侧预留了防护罩安装位，实际投入使用时可加装金属护罩，避免运动部件外露带来的安全隐患。
