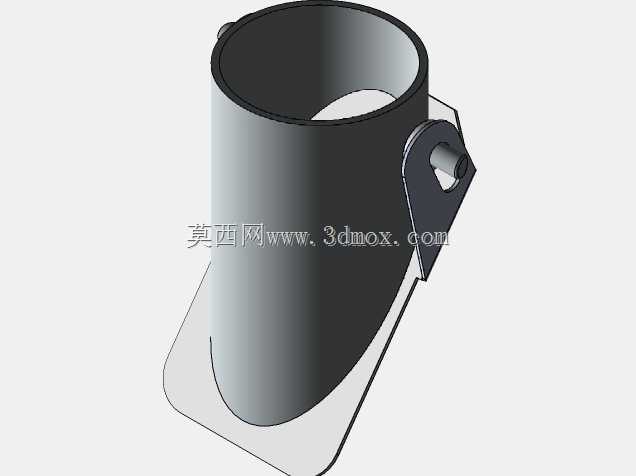

带侧装固定耳的工业输送料斗结构

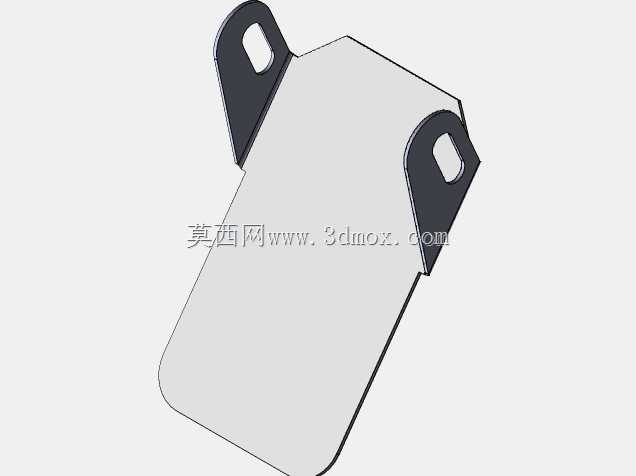

　　该料斗结构多用于散料输送、定量给料的生产工位，常见于食品加工、小五金分拣、塑胶粒子输送等产线的进料端，承担物料导流、暂存缓冲的作用，避免物料直接冲击下游输送机构造成卡滞或磨损。从结构设计来看，主体采用直筒段加下收口的构型，直筒段预留足够的物料暂存容积，可匹配上游振动盘、皮带输送机的出料节奏，减少物料溢出风险；下收口段的倾斜角度参考常见散料的安息角设计，确保塑胶粒子、小型五金件、粮食颗粒等流动性较好的物料可依靠自重顺畅滑落，不会在筒壁发生积料挂壁问题。侧部伸出的固定耳板是该结构的核心安装定位部件，耳板上开设的销轴孔可与机架上的安装支座形成铰接配合，既可以实现料斗的快速拆装维护，也能适配需要小角度翻转倒料的工位需求，

　　耳板与筒体连接位置做了局部折弯加强，避免满料负载下连接位置出现应力集中导致的焊缝开裂或板材变形。筒体与底部导流板采用一体折弯加焊接的成型工艺，减少拼接缝隙，避免细小物料卡入缝隙造成的清理难题，筒体内壁做光滑过渡处理，没有突兀的凸起或台阶，防止物料在流动过程中被勾挂滞留。安装边界方面，该料斗的直筒外径可匹配常规110mm、160mm规格的输送管道接口，侧装耳板的销轴中心与筒体中心的距离经过校准，安装后料斗的重心落在安装支座的支撑范围内，满料状态下不会出现偏载倾覆的问题，底部导流板的伸出长度可根据下游接料机构的进料口位置调整，确保物料准确落入指定位置，不会出现撒漏。设计过程中针对料斗的壁厚做了选型优化，采用1.

　　5mm到2mm厚度的冷轧钢板即可满足常规工况的负载需求，若用于输送有腐蚀性的物料，也可替换为304不锈钢板材，整体结构没有复杂的曲面特征，加工难度低，常规钣金下料、折弯、焊接工序即可完成制作，不需要开模，适合小批量定制化的产线改造场景使用。在实际产线应用中，该料斗可搭配气动闸门、振动给料器实现定量给料，侧装铰接的结构也方便操作人员定期清理筒体内残留的物料，避免不同批次物料混料，对于需要频繁更换物料种类的多品种小批量生产工位适配性较强。
