通讯设备用快装式凸轮锁紧连接结构

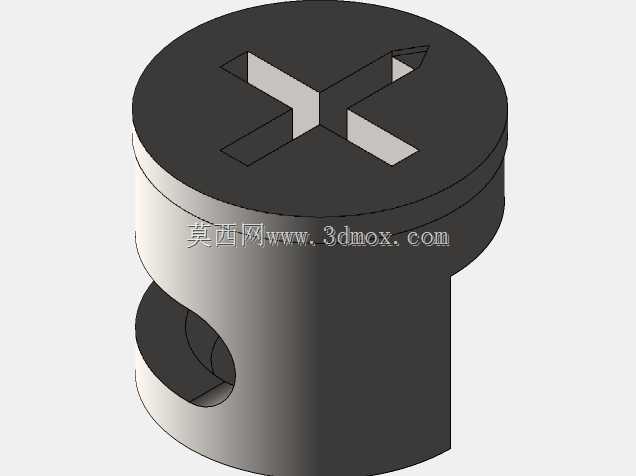

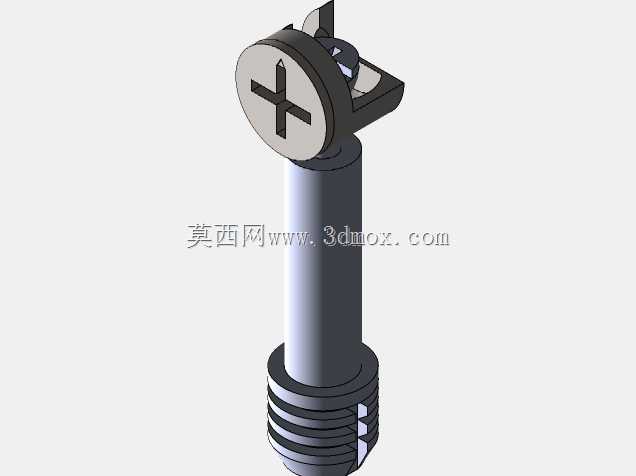

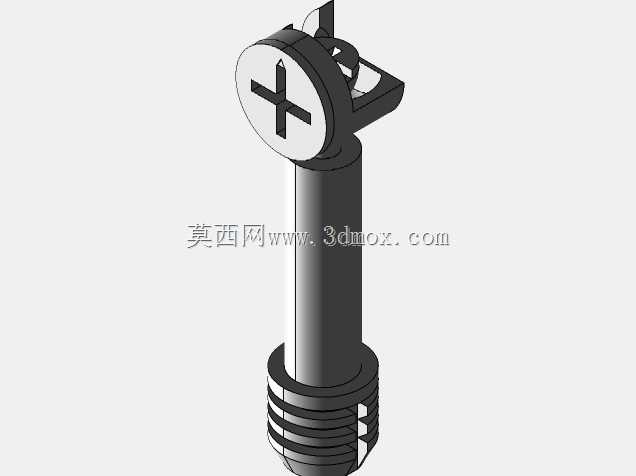

　　在通讯机柜、户外通讯基站设备、小型通讯终端的装配场景中，这类凸轮锁紧结构是替代传统螺丝紧固、实现模块快拆快装的核心连接件，日常运维中无需额外工具即可完成模块的拆装，大幅缩短现场作业时长，尤其适合高空基站、狭小机柜内部这类操作空间受限的作业场景。从结构设计逻辑来看，这款凸轮锁采用偏心凸轮驱动的锁紧原理，锁体插入安装孔后，旋转锁头端部的一字槽即可带动内部偏心件转动，通过偏心行程产生轴向拉紧力，将对接的两个部件牢牢压合，相比传统螺纹连接，不会出现多次拆装后螺纹滑牙的问题，锁紧行程的容错空间更大，对安装孔的加工精度要求更低，适配批量生产的通讯设备装配公差。从安装边界来看，锁杆部分采用等径圆柱结构，适配常见的通讯设备面板安装孔径，

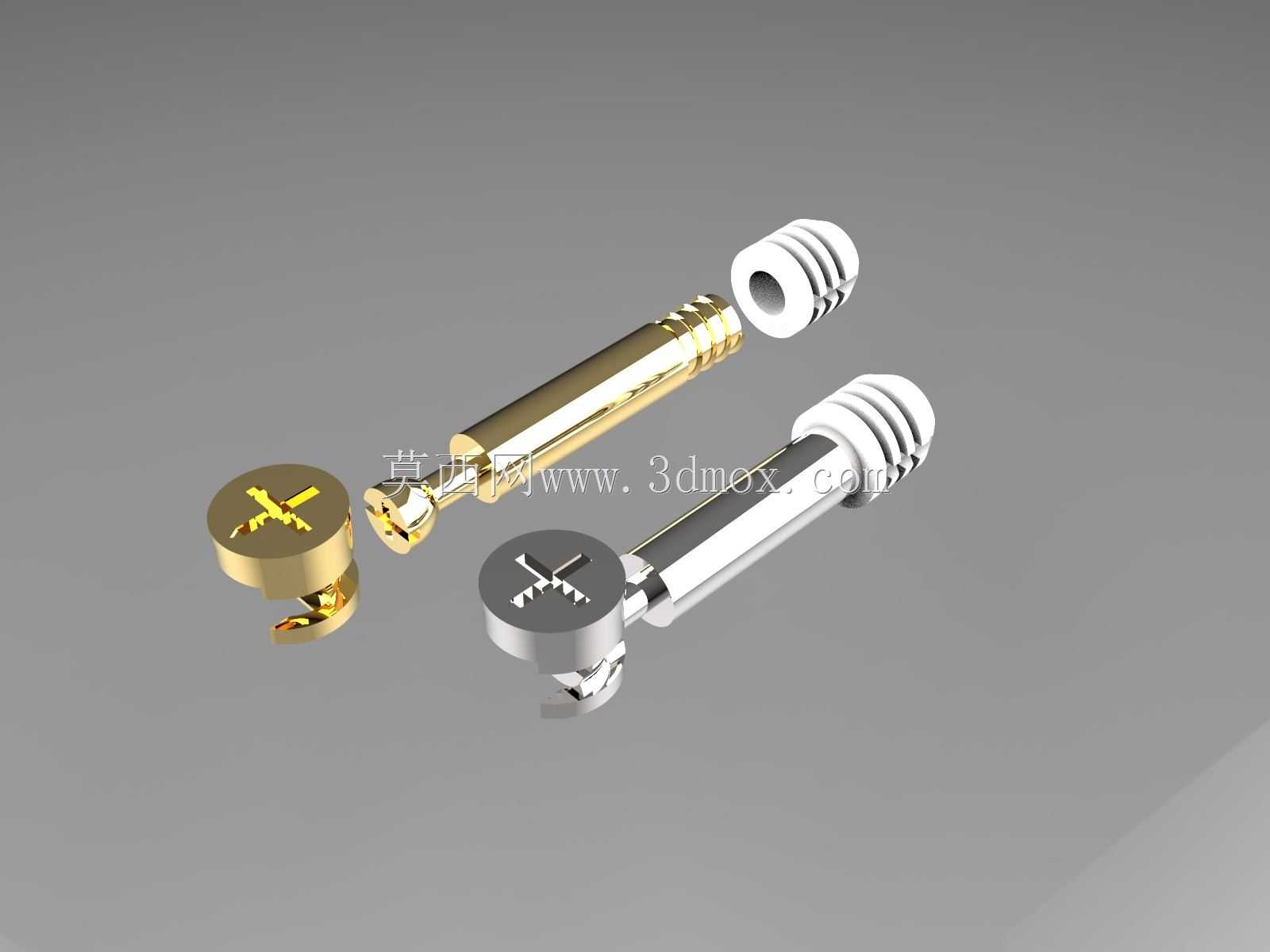

　　插入深度可根据不同板厚调整，锁头部分做了沉台设计，安装后锁头表面与面板齐平，不会突出面板表面占用外部空间，避免与其他外接插件产生干涉。两款不同表面处理的锁体分别对应不同的使用环境，镀金款适配有防腐蚀要求的户外通讯设备，可抵御沿海高盐雾、潮湿环境的侵蚀，镀铬款适配室内通讯机柜使用，表面硬度更高，耐反复旋转磨损，锁头端部的防滑槽设计，即便操作人员戴薄劳保手套也能顺利施加旋转力矩，不会出现打滑问题。结构建模过程中，重点还原了偏心凸轮的工作曲面，保证旋转90度即可完成从解锁到锁紧的全行程动作，锁杆端部的限位结构做了细节还原，避免锁体从安装孔中脱出，锁头与锁杆的连接部分做了加强结构处理，承受额定锁紧力矩时不会出现断裂变形。

　　这类锁紧结构除通讯领域外，也可用于小型机电设备面板、仪器仪表舱盖的快装连接，建模时严格按照实际装配公差预留了配合间隙，虚拟装配时可完整模拟插入、旋转锁紧、解锁的全流程动作，不会出现运动干涉，能直接用于设备整体装配的干涉校验，也可作为快拆结构设计的参考样件，帮助结构工程师快速调整适配自身设备的安装尺寸。
