多工位长槽型焊接烟尘收集处理装置

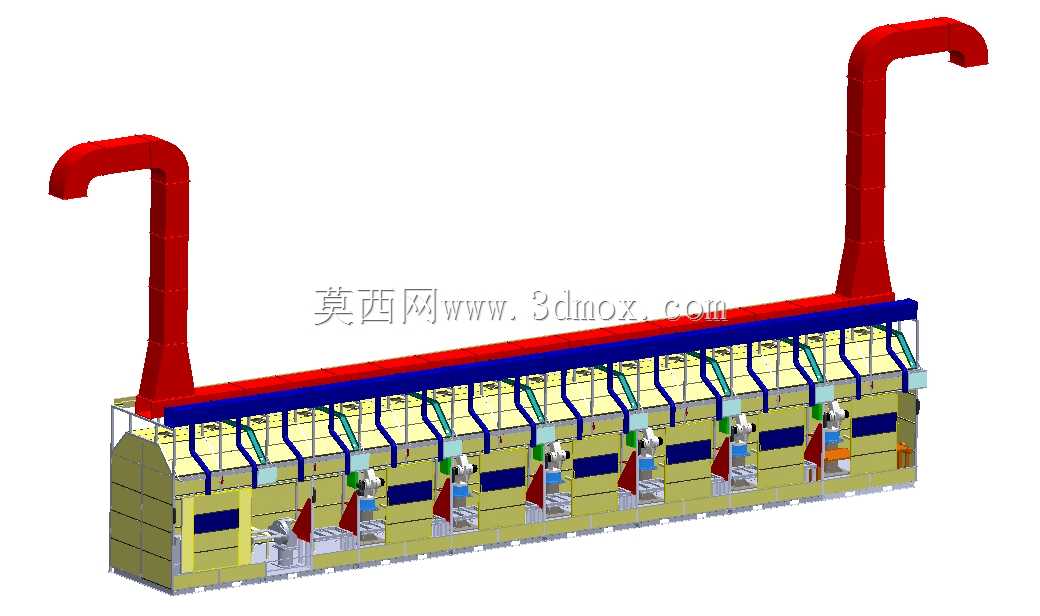

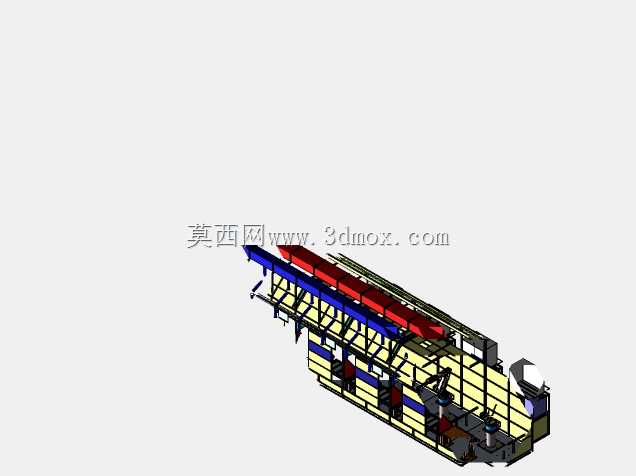

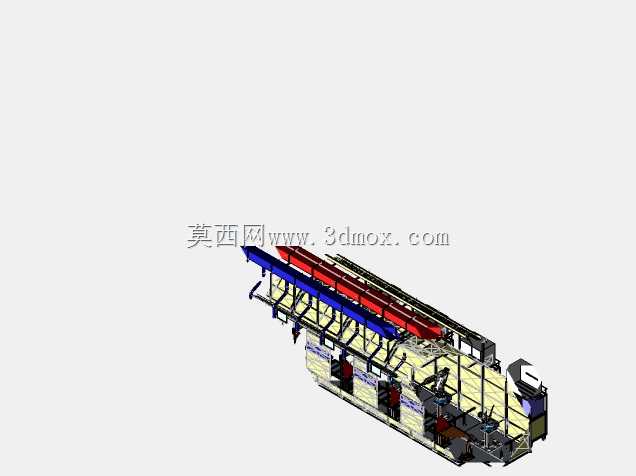

　　这款设备主要面向规模化焊接加工车间的集中烟尘治理场景，适配长条式排布的手工焊接、机器人焊接工位集群，解决分散工位烟尘无组织逸散的问题。设备整体采用长条形卧式主体结构，主体上部沿长度方向等距设置独立操作工位，每个工位配备半透明隔断挡板，既可以阻挡焊接弧光对相邻工位的干扰，也能形成局部半封闭空间，避免烟尘大范围扩散。主体顶部沿全长设置蓝色集风主管道，主管道两端向上延伸出大截面红色排风弯管，可直接对接车间主排风系统或者配套的烟尘净化主机，通过管道内形成的稳定负压，将每个工位产生的焊接烟尘第一时间抽吸走，避免作业人员吸入有害烟尘。从结构设计来看，每个操作工位都预留了足够的工件操作空间，工位下部设置储物格可放置焊接工具、待加工工件，

　　隔断挡板采用倾斜安装角度，不会干涉工件的上下料操作，同时挡板与主管道之间预留了焊枪走线、工装夹具安装的间隙。设备主体框架采用型钢焊接成型，外部覆盖钣金护板，整体刚性足以支撑长跨度安装需求，两端的排风弯管采用大圆弧过渡设计，能有效降低风阻，减少排风过程中的能耗损失。安装时需要注意，设备主体底部需要与地面做水平固定，避免长条形结构长期使用出现形变，两端排风弯管的出口需要与外接风管做软连接，抵消设备运行时的振动传递，设备沿长度方向的总长度可根据现场工位数量灵活调整，单节标准段可覆盖2-3个操作工位，现场拼接时需要做好段与段之间的密封处理，避免集风管道漏风影响抽吸效果。每个工位的集风口都设置在工位顶部靠近弧光产生的位置，

　　配合半封闭隔断形成的局部负压区，烟尘捕捉效率远高于车间整体排风，同时不需要给每个工位单独设置排风支管，大幅降低了车间管道铺设的成本。设备侧面预留了检修门，可定期清理管道内部积尘，检查风阀调节机构，日常维护不需要拆解主体结构，适合焊接车间长时间连续运行的使用需求。
