双工位通讯部件自动检测作业设备

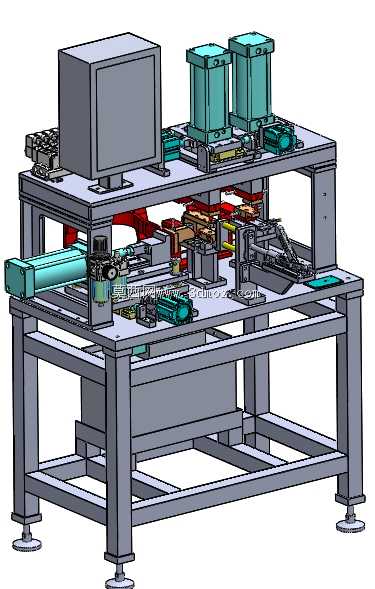

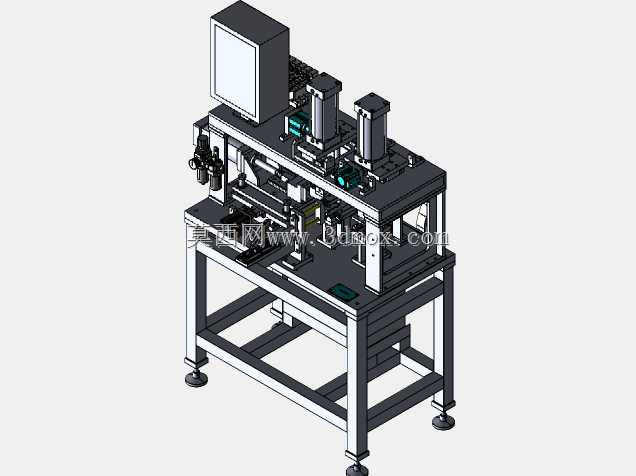

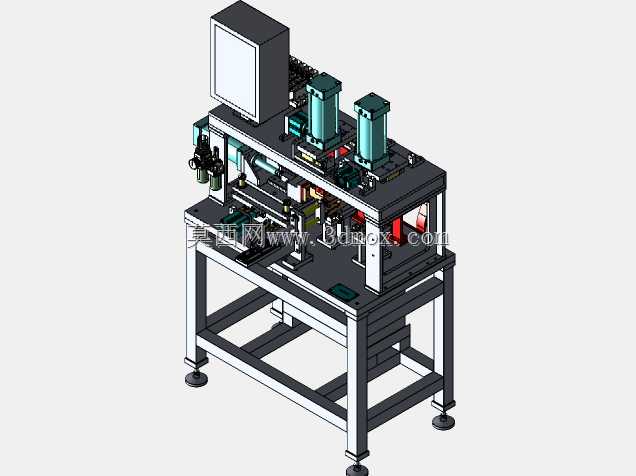

　　这款设备主要面向3C通讯零部件生产环节的制程质检场景，适配小型通讯结构件、连接组件的尺寸精度、装配到位度、外观瑕疵的全项点检作业，可直接嵌入通讯产品组装产线的中段工序，替代传统人工目视+手动治具检测的作业模式，单工位节拍可匹配主流通讯组装线12秒/件的流转速度，大幅降低人工质检的漏检、错判概率。设备整体采用双层方管焊接机架结构，底部配置可调式脚杯，可适配车间地面±15mm的平整度偏差，安装时无需额外预埋地脚，机架总宽度控制在1.8米范围内，深度1.2米，整体高度含顶部显示单元为1.9米，可直接适配标准车间2.4米层高的产线布局，相邻工位预留0.8米操作维护通道即可满足日常换型、检修需求。上层台面集成两套独立的压合检测模组，

　　采用立式气缸作为压合动力源，配套线性导轨保证压头运行的同轴度，压合行程设置50mm可调区间，可通过更换定位治具快速适配不同规格的通讯类工件，压合位置重复定位精度控制在±0.02mm以内，避免压合偏差造成的工件损伤。台面左侧配置横向移送气缸，负责待检工件从上下料位到检测位的自动转运，移送行程覆盖两个检测工位的间距，移送过程配套缓冲阻尼结构，减少工件移送过程的磕碰损伤。设备中层空间布置气动控制元件与电气接线回路，所有气路管线采用拖链防护，避免长期往复运动造成的管线磨损，电气元件与气动元件分区布置，减少信号干扰与管路干涉风险。顶部配置的工业显示单元可实时展示检测数据、工位运行状态，操作人员站在设备正面上下料位即可清晰查看所有运行参数，

　　操作面板高度设置在1.2米，符合人工站立操作的人机工程学要求。检测工位配套的定位治具采用快拆式设计，换型时仅需松开两个锁紧手柄即可完成治具更换，单款工件换型时间控制在10分钟以内，适配通讯行业多品种小批量的生产特性。设备的安全防护方面，在上下料位配置光栅传感器，当操作人员手部伸入作业区域时设备自动暂停压合动作，避免安全事故，所有运动部件的外露位置均配置透明亚克力防护挡板，既不影响观察工位运行状态，也能防止异物进入运动区域造成设备故障。从结构设计逻辑来看，这款设备优先考虑了产线适配性与维护便捷性，所有易损件均采用行业标准件，无需定制特殊配件即可完成日常维护，机架的焊接位置均做去应力处理，长期运行不会出现台面变形影响检测精度的问题，双层结构的布局将动力元件与作业区域分离，可减少气缸、电机运行产生的振动对检测精度的干扰，保证长期运行的稳定性。
