贴片式直流电源插座基座结构设计

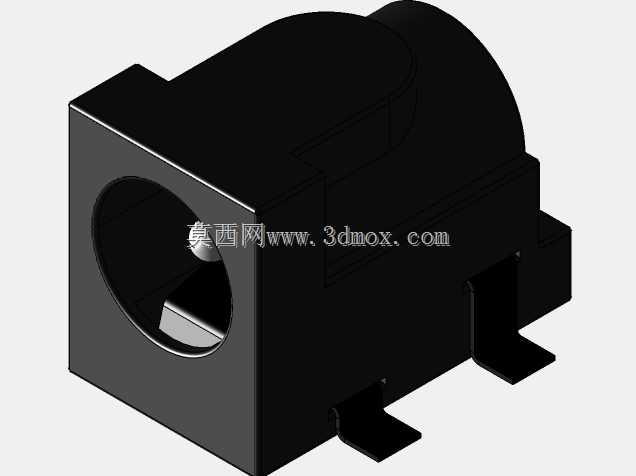

　　这款直流插座基座是板载直流电源输入接口的核心承载结构，日常在小型通讯终端、便携数码设备、嵌入式控制板卡上随处可见，主要承担直流电源插头的定位夹持、引脚导通支撑、板端固定的作用，是低压直流供电回路里最常用的板端接插件结构之一。从实际使用场景来看，这类基座适配常规DC圆头电源插头，插入后依靠内部弹片结构实现与插头中心针、外壁的可靠导通，同时基座本身的绝缘壳体需要隔绝导通部件与PCB板其他线路，避免出现短路、爬电距离不足的问题。设计上首先考虑了SMT贴片工艺的适配性，底部两个向外延伸的固定焊脚完全贴合PCB焊盘布局，过回流焊时可以实现可靠焊接，不需要额外的通孔插装工序，适配全自动化贴片产线的生产节奏，能有效提升板卡组装效率。

　　壳体的主体结构采用绝缘耐温的工程塑料构型，前端的圆形插孔做了导向倒角处理，插头插入时可以自动对中，不会出现插偏顶坏内部弹片的情况；插孔内部预留了弹片的活动空间，保证插头插拔时弹片有足够的形变余量，多次插拔后仍能保持足够的接触压力，避免出现接触不良、供电断续的问题。安装边界方面，主体方形壳体的外轮廓尺寸适配常规板载接口的布局间距，不会和周边的贴片电容、电阻等元件产生干涉，后端的凸起结构是内部弹片的定位容纳腔，设计时已经预留了足够的安全距离，焊脚的伸出长度刚好匹配常规1.6mm厚度PCB的焊接要求，不需要额外剪脚处理。结构设计上还考虑了侧向受力的情况，当插头受到侧向外力时，壳体的方形安装面可以将受力分散到整个焊接区域，

　　避免单个焊脚受力过大出现脱焊的情况，日常使用中哪怕拖拽电源线，也不容易出现接口松动脱落的问题。内部的金属构件定位槽精度控制严格，弹片装配后不会出现窜动，中心接触片的位置刚好对准插头中心针的插入路径，保证每次插入都能可靠接触，壳体的壁厚均匀，适配注塑成型的工艺要求，生产时不容易出现缩水、缺料等成型缺陷，能有效提升量产良率。
