脚手架用Kwikstage旋转耦合连接构件

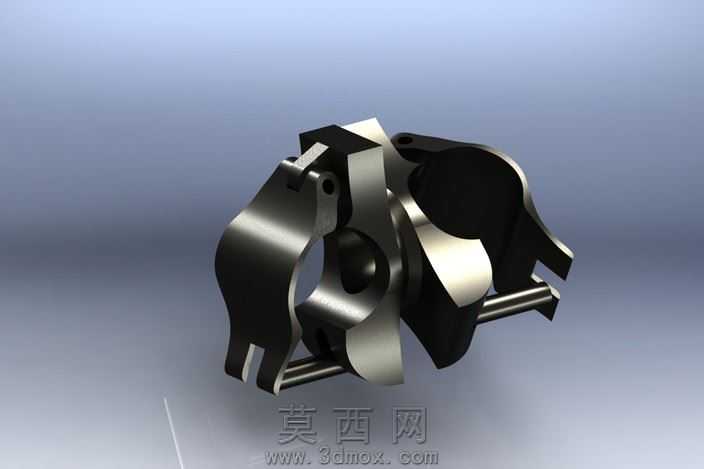

本模型为脚手架支撑体系专用的Kwikstage旋转耦合连接构件，采用SolidWorks完成全参数化三维建模，建模过程严格遵循脚手架扣件的实际生产尺寸规范，对构件的每一处结构细节都做了精准还原。建模阶段先通过草图绘制构件的主体轮廓，针对抱箍式夹体的弧形夹持面，采用曲面拉伸与放样结合的方式构建基础实体，确保夹体内径与标准脚手架钢管外径完全匹配，能够实现对不同角度交汇钢管的抱紧固定。对于构件上的铰接转轴结构，单独绘制销轴零件并完成装配约束，还原旋转耦合器可绕轴调整角度的核心功能特性，同时对夹体上的锁紧卡位、防滑齿槽等细节结构做了精细化特征处理，避免建模过程中出现结构遗漏或尺寸偏差。材质与渲染阶段，为构件赋予了高强度铸钢的金属材质，调整材质的粗糙度、金属度参数还原冲压铸钢件的半哑光金属质感，对构件的棱边做了微小的倒角处理模拟实际生产中的去毛刺工艺，场景采用柔和的渐变蓝灰色背景配合三点布光，主光源从侧上方打亮构件主体结构，辅光源补全暗部细节避免出现死黑区域，轮廓光勾勒构件的边缘形态，清晰展现夹体的曲面弧度、转轴的装配间隙以及卡位结构的形态特征。结构设计上，该旋转耦合器采用对称式双夹体结构，两个夹体通过中部的圆柱销轴实现铰接连接，每个夹体都设置有与钢管轮廓贴合的弧形夹持槽，槽边设置有向内凸起的防滑卡位结构，当构件锁紧时能够嵌入钢管表面增加摩擦力，防止连接后出现滑移松脱；夹体端部设置有对应的锁紧配合结构，可通过配套的锁件完成两个夹体的抱紧固定，能够实现两根任意角度交汇的脚手架支撑钢管的可靠连接，满足脚手架搭设过程中不同角度斜撑、横杆与立杆的连接需求，整体结构紧凑无冗余设计，受力路径清晰，夹体的壁厚设置符合建筑施工扣件的强度要求，能够承受脚手架传递的竖向与水平荷载，建模过程中对所有装配接触面都做了公差配合处理，确保虚拟装配时无干涉问题，可直接用于后续的工程模拟、施工方案演示或者构件生产的参考依据。
