三极大电流塑壳断路器结构设计方案

项目分类:配电柜 发布时间:2022-06-28 ID:672491
  • 三极大电流塑壳断路器结构设计方案
  • 三极大电流塑壳断路器结构设计方案

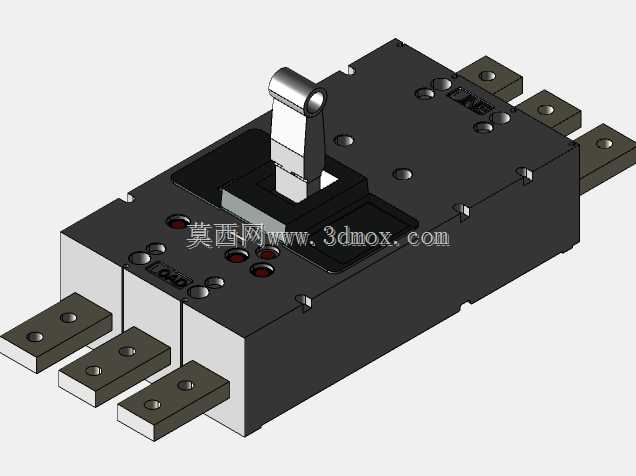

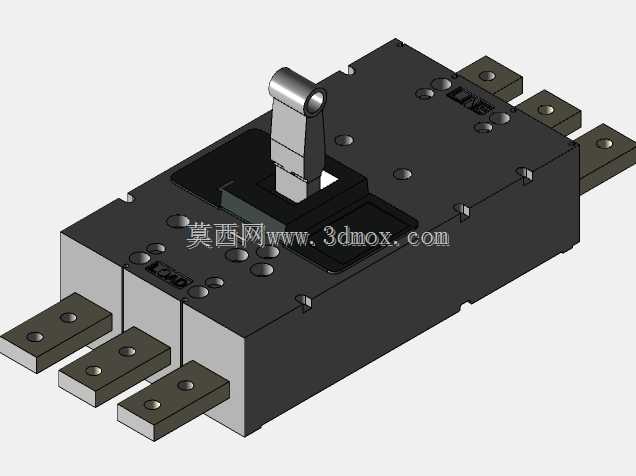

  这款三极大电流塑壳断路器,主要面向低压配电系统的主进线、大容量负载馈线回路设计,适配1000-1200A额定电流等级的配电场景,常见于工业厂房总配电柜、数据中心低压配电列头柜、大型商业体配电竖井这类需要分断大电流负载的点位,承担回路过载、短路、欠压故障时的快速分断保护,避免故障范围扩大波及上游供电网络。从结构设计来看,整体采用模块化拼装的三极并列布局,进出线端均设置加厚铜质接线排,每相接线排预留两个标准安装孔位,可适配不同规格的铜母排或大截面电缆压接,接线排伸出壳体的长度经过严格校核,既保证安装时母排连接的操作空间,也控制了带电体之间的安全爬电距离,避免大电流工况下出现相间飞弧风险。操作机构设置在壳体正面中上部,

  采用扳把式手动操作结构,操作手柄的高度与扳动角度经过人体工程学校核,分合闸位置有清晰的状态标识,手柄周围的壳体做了凹陷防护设计,避免误触导致的意外分合闸。壳体采用高强度阻燃工程材质,表面分布的固定螺栓点位经过受力仿真优化,既保证内部灭弧室、触头系统、脱扣机构的固定强度,也能在分断短路电流产生的内部高压冲击下保持壳体结构完整性,不会出现壳体碎裂导致的电弧外溢。设计过程中优先考虑了安装适配性,整体外形为规整长方体结构,底部预留标准安装孔位,可直接适配配电柜内的标准横梁安装,壳体侧面与相邻安装器件的安全间距符合低压配电设计规范要求,无需额外增加隔弧板即可满足柜内安装的安全距离要求。内部灭弧室采用栅片式结构,对应每相独立设置灭弧腔,

  相间做了完全的绝缘隔离,避免分断时相间电弧串接,脱扣器模块可根据实际保护需求选配热磁式或电子式,壳体预留了脱扣器的安装与调节空间,方便后期现场整定保护参数。进出线端的接线端子做了防氧化镀层处理,大电流长期通电时的温升控制在标准允许范围内,避免接线位置过热引发的接触不良故障,壳体表面的散热凹槽设计也能辅助提升长期满载运行时的散热效率,降低器件本体的运行温度,延长整体使用寿命。
