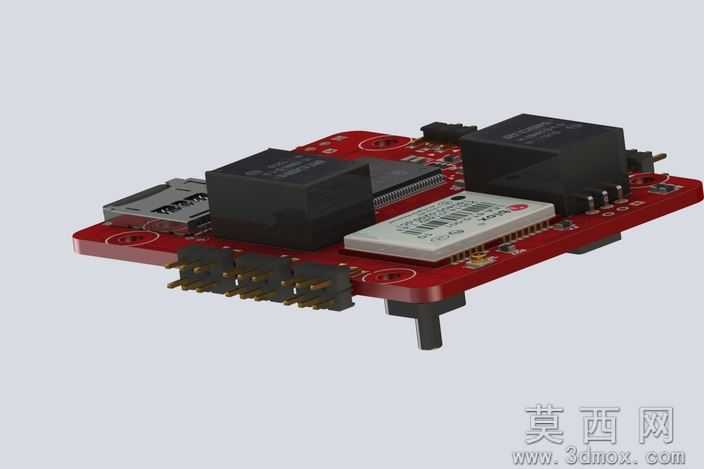

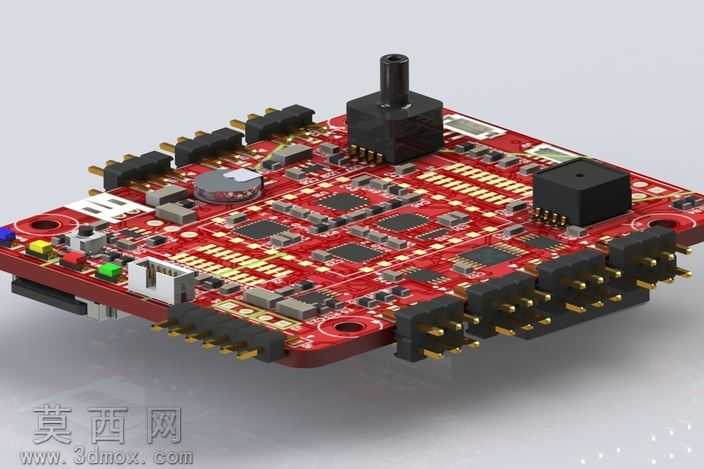

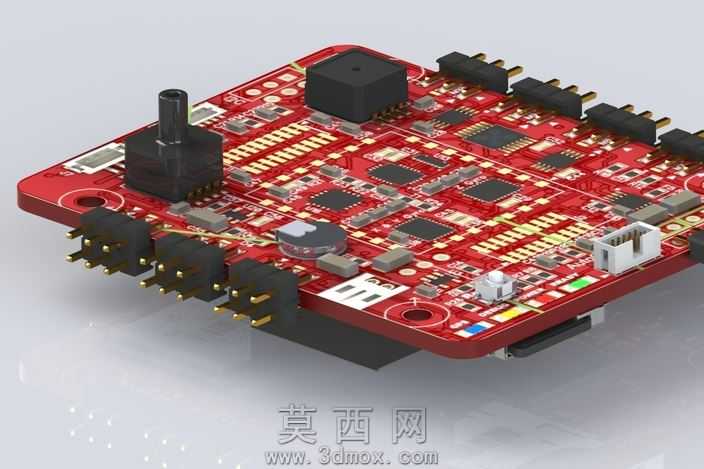

Autoquad飞控电路板结构三维设计

本作品为Autoquad飞行控制器的三维结构设计，建模过程中严格遵循真实飞控硬件的布局逻辑与尺寸规范，完整还原了PCB基板、各类电子元器件、接口排针、传感模块的装配关系。建模阶段首先依据飞控板的实际外形尺寸搭建红色PCB基板的基础模型，精准复刻基板上的安装孔位、边缘切角与走线区域的轮廓特征，确保基板的长宽厚比例与实物完全一致。随后逐一构建板载的各类元器件模型：针对板上的黑色排针排母，按照实际针脚数量、间距与高度进行参数化建模，还原针脚的金属质感与塑料基座的哑光黑材质；针对气压传感模块、主控芯片、存储芯片等核心器件，依据实物的外形尺寸、引脚排布完成建模，区分不同芯片的封装形式，还原芯片表面的丝印区域与金属引脚细节；针对板载的电容、电阻、LED指示灯、按键开关、接口座等小型元件，按照实际布局位置逐一摆放，还原不同元件的色彩差异与外形特征，比如绿色的接线端子、彩色的LED灯珠、金属质感的USB接口等。材质渲染阶段，为PCB基板赋予红色阻焊层材质，模拟真实电路板的哑光红质感与细微的表面纹理；为金属排针、接口引脚赋予金属铜材质并添加轻微的镀金效果，还原接插件的金属光泽；为各类塑料封装的元器件赋予对应的哑光黑、深灰塑料材质，为电容元件赋予对应的亮色标识材质，为气压计顶部的黑色气嘴赋予半哑光的工程塑料质感，通过材质的区分让不同元件的识别度大幅提升。结构设计上充分考虑飞控板的实际装配逻辑，所有元器件的摆放位置、高度差都与实物保持一致，预留出安装孔的装配空间，还原板上元件的高低错落布局，比如顶部突出的气压传感模块、略高于基板的排针高度、贴片元件与基板的贴合状态，都通过精准的尺寸约束实现真实还原。整体建模过程兼顾外观还原与结构准确性，既完整呈现了飞控板的视觉外观，也准确表达了各部件的装配关系与空间位置，可用于飞控硬件的结构展示、安装适配验证以及相关教学演示场景。
