化工用卧式化学吸收压力容器结构

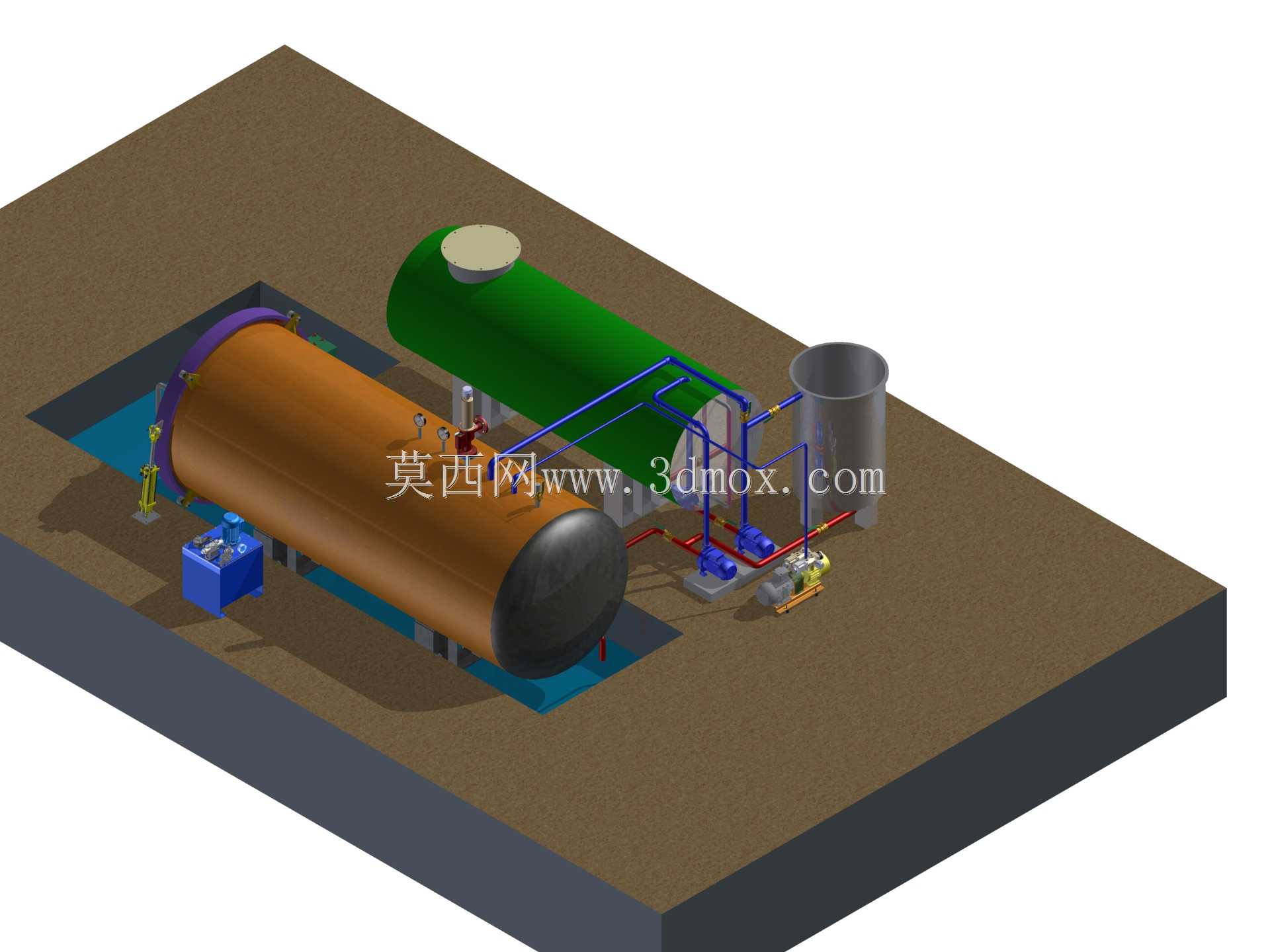

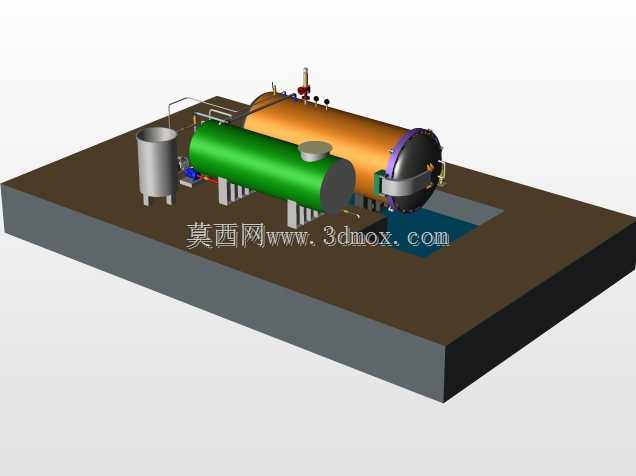

　　做化工设备结构设计快十年，经手的承压类罐体模型少说也有上百套，这套卧式化学吸收压力容器的结构处理，刚好踩中了精细化工工段吸收单元的多数实际需求。先从安装边界说，整套设备采用卧式落地布置，主罐体下方预留了混凝土检修池空间，池体深度刚好覆盖罐体下部排污、检修口的操作空间，周边操作平台的净宽留足了单人侧身操作加工具放置的余量，顶部竖向排气筒的高度刚好匹配车间常规排风支管的接驳高度，不会出现现场安装时管线打架、操作空间不足的问题。设备的核心用途是化工生产流程里的化学吸收工段，用来完成气相介质与吸收液的传质反应，脱除气相中的目标组分，相比立式吸收塔，卧式结构的持液量更大，适合处理气量波动大、吸收反应停留时间要求长的工况，在精细化工、

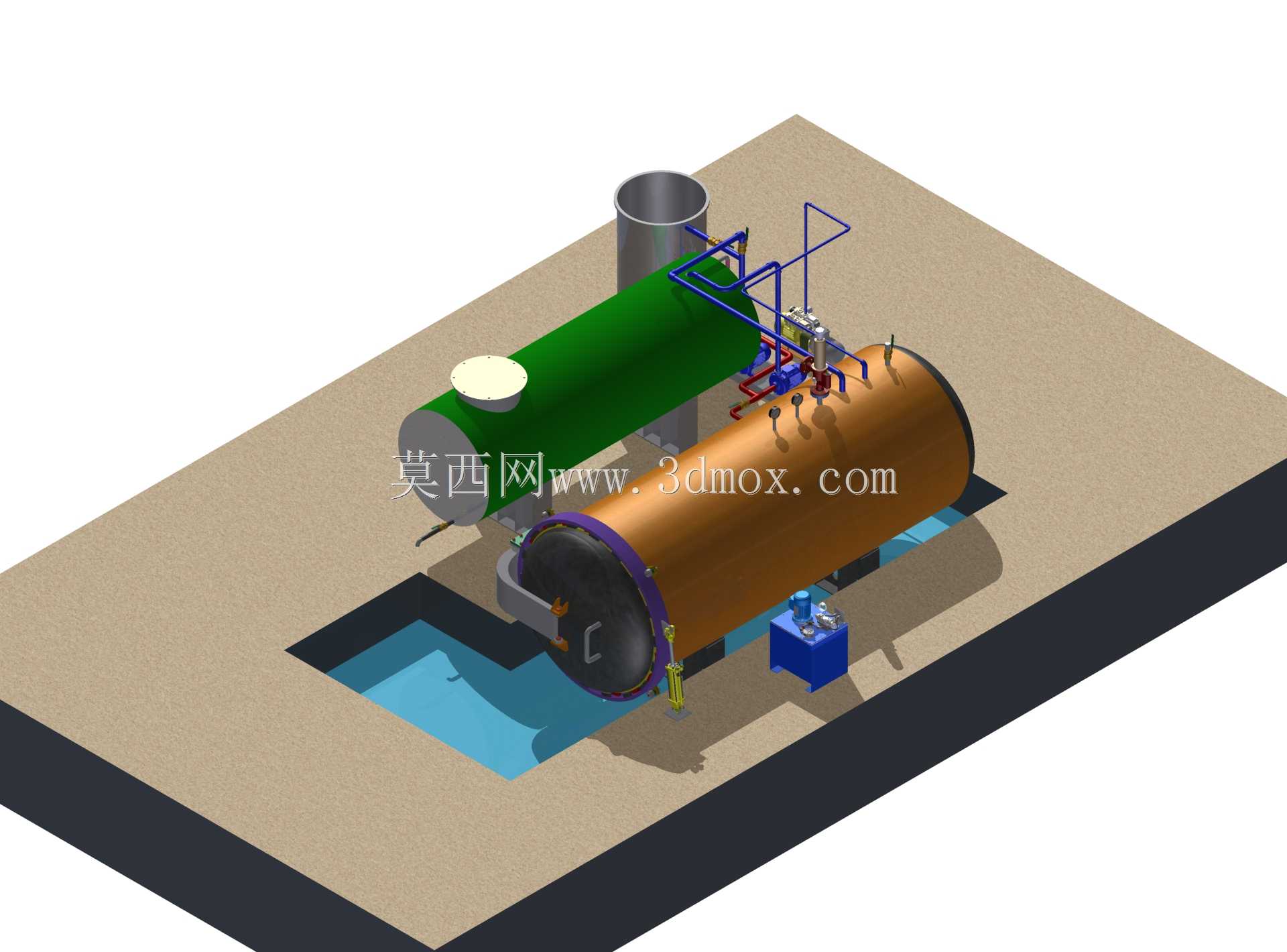

　　医药中间体生产的尾气处理、溶剂回收工段适配性很强。从功能特性来看，主罐体采用长圆筒加标准椭圆封头的结构，封头处采用快开式人孔结构，人孔周边的螺栓排布做了等距优化，密封面采用凹凸面结构，适配中低压工况下的密封需求，日常开罐检查填料、清理内部积渣的操作效率比普通螺栓人孔高不少。罐体顶部排布的多组管路，分别对应气相进料、吸收液喷淋、压力检测、安全泄放、排气的功能，管路上的阀门组做了成排布置，操作手柄的朝向统一朝向操作侧，巡检时开关阀门不需要绕到罐体另一侧，配套的蓝色小型控制箱布置在罐体侧方的平台边缘，接线口预留了足够的穿线空间，现场布线时不需要额外做支架改位。设计思路上，整套结构没有做多余的异形造型，所有承压部件的壁厚、

　　接管开孔位置都避开了罐体的应力集中区域，接管与罐体的连接位置都做了补强圈处理，罐体的鞍式支座做了防滑固定结构，其中一端支座预留了热膨胀滑移余量，适配设备运行时的温度形变需求，避免热应力拉裂接管焊缝。罐体上方串联的小型卧式罐体，是配套的气液分离缓冲段，用来脱除吸收后气相夹带的液滴，减少后续管路带液的问题，两个罐体之间的连接管路做了低点排液设计，停机时管路内的积液可以完全排净，不会出现积液腐蚀管路、冬季冻堵的问题。现场安装时，整套设备的重心控制在鞍座支撑面的中心范围内，不需要额外做配重处理，设备周边的巡检通道宽度符合化工装置安全规范，所有外露的转动、高温部件都预留了保温层安装空间，后续做外保温时不需要额外切割调整支架位置。
