手动进给式小型圆锯切割设备结构

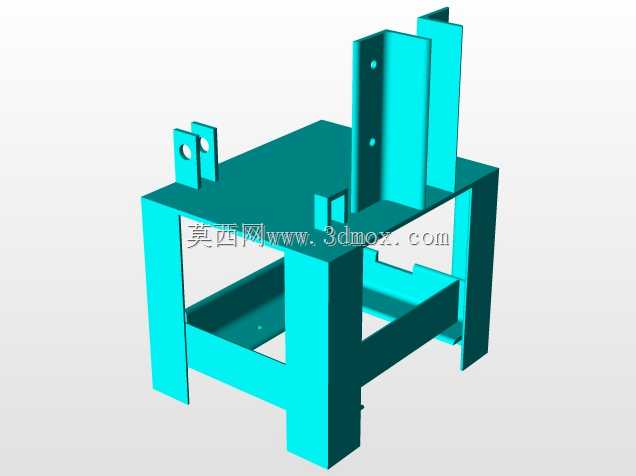

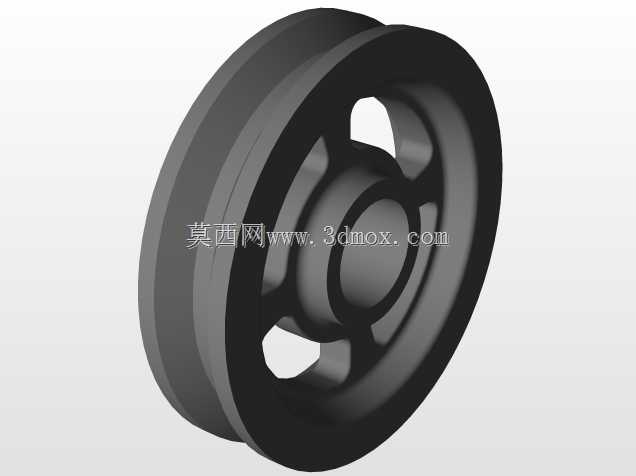

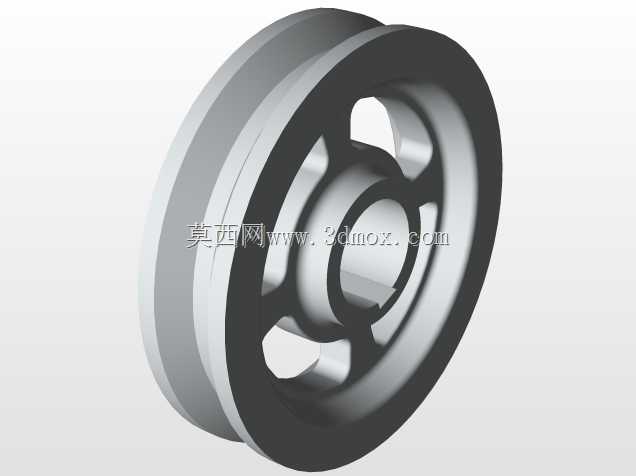

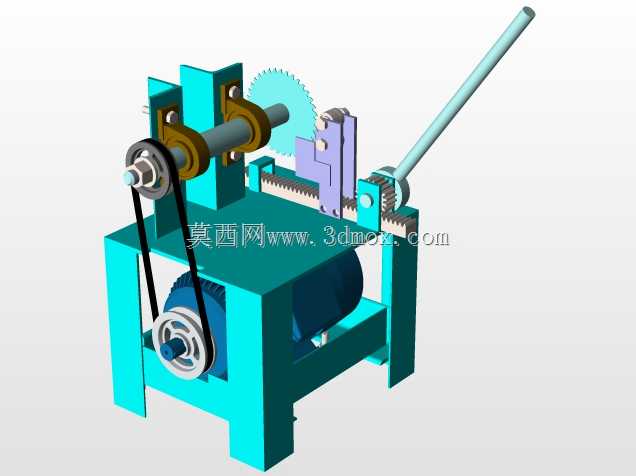

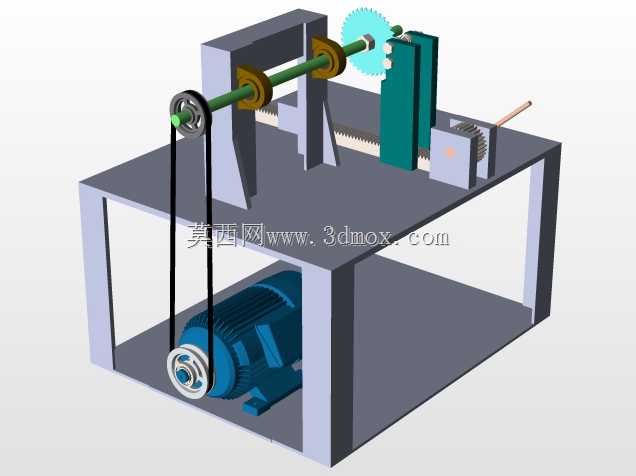

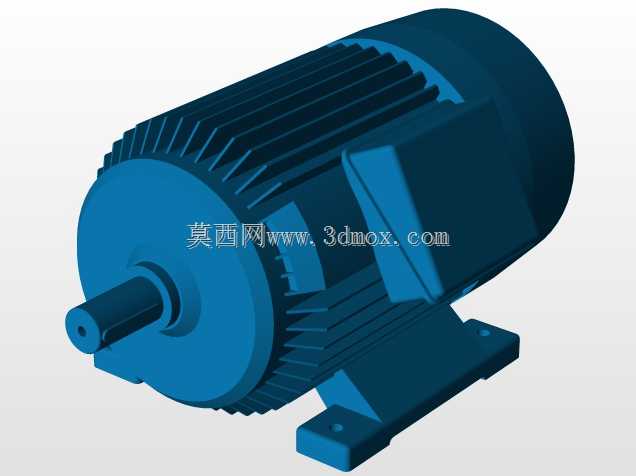

　　这款手动圆锯切割设备主要面向小型加工场景的型材、棒料定长下料作业，在五金维修、小型作坊、教学实训场景中适配性较强，无需复杂的电气控制系统，纯机械结构即可完成常规金属、非金属棒材的切断工序，相比大型全自动锯切设备，其占地空间小，对安装场地的承重、配电没有特殊要求，适合零散小批量的下料需求。设备整体采用框架式焊接机身作为承载基础，底部预留四个支脚安装位，可直接固定在常规工作台面上，整体安装边界控制在长450mm、宽300mm、高380mm范围内，操作侧预留不小于200mm的操作空间即可满足手动进给的动作需求，不会占用过多车间作业面积。动力传递采用两级带传动结构，电机内置在机身框架下部空腔内，通过第一组V带将动力传递到中间传动轴，

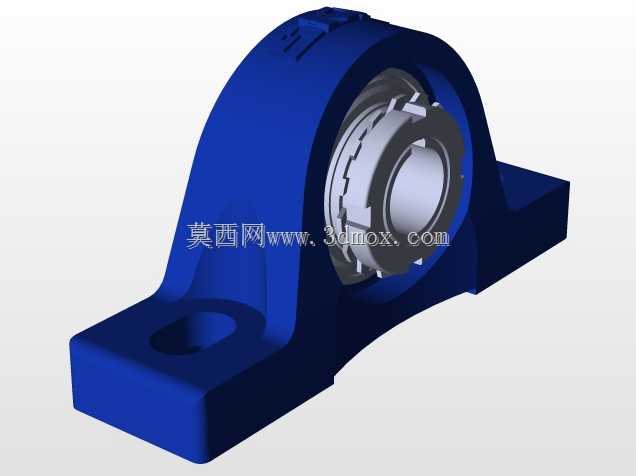

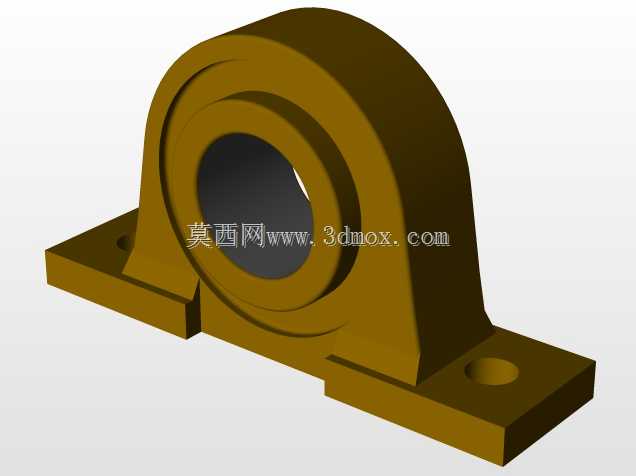

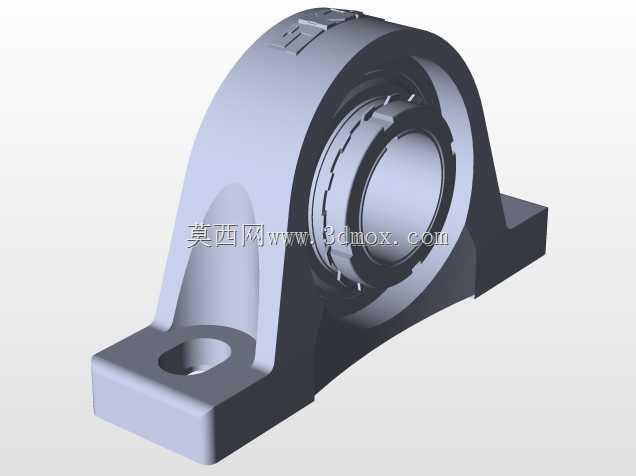

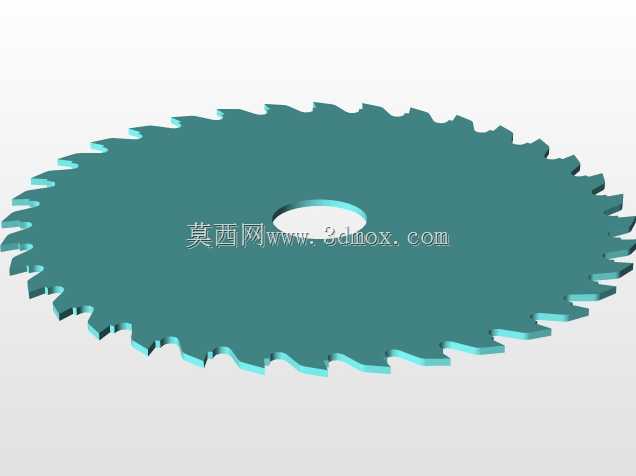

　　再通过第二组V带驱动锯片主轴转动，带传动结构本身具备过载缓冲特性，当锯切进给量过大出现卡滞时，皮带可产生打滑避免锯片崩齿或电机堵转烧毁，同时带传动的运行噪音更低，适合小型作业空间使用。锯片主轴采用双轴承座支撑结构，两个带座轴承分别固定在机身立板两侧，保证主轴转动的径向跳动量控制在合理范围内，避免锯片摆动导致的切面倾斜、锯片损耗过快问题。进给操作采用齿轮齿条手动驱动结构，长操作杆连接进给齿轮，与固定在滑动工作台下方的齿条啮合，操作人员扳动操作杆即可带动滑动工作台沿直线导轨向锯片方向进给，滑动工作台上配置可调式定位挡块，可根据待切割工件的直径、装夹位置快速调整夹持范围，适配直径60mm以内的圆棒、方管类工件的装夹固定。

　　锯片外侧预留半包围护罩安装位，实际使用时可加装金属护罩覆盖锯片非工作区域，避免切屑飞溅、锯片意外触碰带来的安全隐患。设备的操作逻辑简单，无复杂操作门槛，新操作人员经过简单讲解即可掌握进给力度的控制技巧，通过控制操作杆的扳动速度调整进给量，针对不同材质的工件可灵活调整锯切进给速率，避免硬质材料下进给过快导致的锯片烧损。机身下部的电机安装位设计有长条形调节孔，可快速调整电机位置实现皮带张紧度的调节，日常维护仅需定期检查轴承润滑状态、皮带磨损情况即可，维护成本极低。滑动导轨采用开放式滑动配合结构，导轨面定期涂抹润滑脂即可保证进给动作顺畅，无精密滚珠导轨的防尘要求，在多尘的切割作业环境下适应性更强，不会因为切屑进入导轨配合面导致卡滞。
